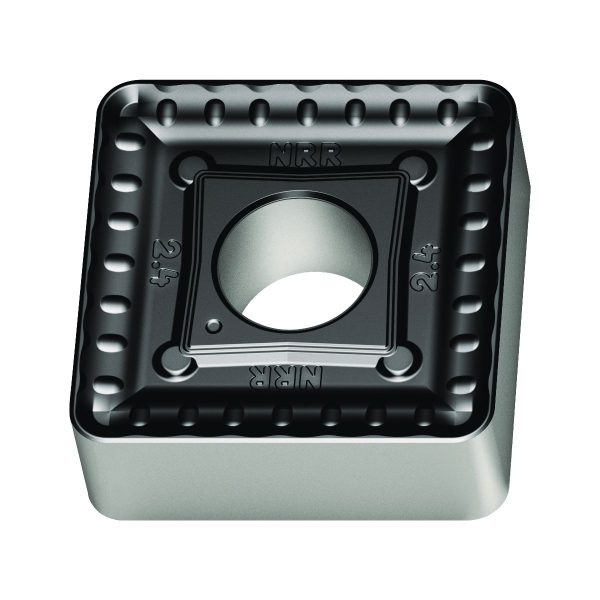

Inserții de strunjire Pătrate negative – SNMM190624-NRR WAK30
231,78 lei fără TVA - 280,45 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
231,78 lei
Preț/set RON
2.317,80 lei
Preț/bucată EUR
43,30 €
Preț/set EUR
433,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,300 kg |
|---|---|
| Dimensiuni | 138 × 14 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 0 | ° |
A2 | Unghi de așezare normal, muchie principală | 0 | ° |
B1 | Lungimea muchiei așchietoare | 19,05 | mm |
B3 | Cerc înscris | 2 | mm |
BLD | Identificator imagine | 2 | |
C1 | Înălțime muchie așchietoare | 6,35 | mm |
D1 | Rază la colț | 2,4 | mm |
D7 | Unghi de degajare | 20 | ° |
D75 | Masă (greutate) | 0,03 | kg |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | ||
F2 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 4 | |
G1 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | 6,35 | mm |
G5 | Tip de fixare | 2 | |
G6 | Diametru gaură de fixare | 7,93 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WAK30 | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | SNMM190624 | |
J21 | Număr articol | SNMM190624-NRR WAK30 | |
J22 | Codificare produs | 509 | |
J3 | Siglă companie | W | |
NSM | Număr standard caracteristică | DIN4000-76 | |
S1 | Grosimea plăcuței așchietoare | 6,35 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | NRR | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Cutting edge count | 4 | |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 7,93 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WAK30 | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 19,05 | mm |
IFS | Tip de fixare | 2 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$SN1906242NB$$24 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 19,05 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 2,4 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 6,35 | mm |
S1 | Grosimea plăcuței așchietoare | 6,35 | mm |
SSC | Insert seat size code | 19 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | SNMM-NRR | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,03 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Inserții de strunjire Pătrate negative SNMM …-NRR • Tiger·tec® • WAK30 • r=2,4mm
Domenii de utilizare
Piese forjate cu adaos de prelucrare neuniform și prelucrarea „primei secțiuni”
Cruste din turnare, așa cum se întâlnesc adesea în industria gravitațională
Avantajele Dvs.
Şanfrenul de protecție negativ în trepte reduce presiunea de așchiere, obținându-se astfel o durabilitate ridicată
Glisoarele de așchii care reduc suprafața de frecare (datorită cărora se reduce temperatura în timpul așchierii), măresc durabilitatea
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime de așchiere | 3.0–13.0 mm | |
| f | Rata de avans | 0.60–1.60 mm | |
| Codificare | Denumire | SNMM190624-NRR WAK30 | |
| r | Rază | 2,4 | mm |
