Informații suplimentare
| Greutate | 1,057 kg |
|---|---|
| Dimensiuni | 155 × 50 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Phi | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 90° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 152,4 | mm |
A3 | Lungime funcțională | 152,4 | mm |
A4 | Înălțime de funcționare | 31,75 | mm |
B3 | Lungime în consolă | 152,4 | mm |
B5 | Cantitate rezerve de reascuțire | 152,4 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 2 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 2020 | |
C4 | Înălțimea cozii | mm | mm |
D7 | Lățimea cozii | 31,75 | mm |
D7 | Masă (greutate) | 1,003 | kg |
E2 | Tipul de unghi de atac | B | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | SRACR204D | |
J22 | Codificare produs | 697 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$RC1204003****00 | |
J42 | Codificare plăcuță amovibilă | RCMT 43 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DFA | |
LPR | Lungime în consolă | 152,4 | mm |
NECK_LENGTH | Lungime gât | 25,4 | |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 152,4 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 31,75 | mm |
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | B | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 2020 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | 0 | ° |
H | Înălțimea cozii | 31,75 | mm |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 31,75 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 152,4 | mm |
MIID | Codificare plăcuță amovibilă | RCMT 43 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 152,4 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 90 | ° |
SC | Insert shape code | R | |
SSC | Insert seat size code | 12 | |
TSYCISO | Identificator imagine | SRACR-ISO-AUSSEN-INCH | |
WF | Lățime funcțională | 27,305 | mm |
WT | Masă (greutate) | 1,003 | kg |
XYWD | xyw plane distance | -152,4 | mm |
XZWD | xzw plane distance | 31,75 | mm |
YZWD | yzw plane distance | -27,305 | mm |
Inserții de strunjire Rotunde pozitive – RCMT120400-RP4 WPP20GSKU: RCMT120400-RP4 WPP20G94,37 lei fără TVA - 114,19 lei cu TVA- Inserții de strunjire Rotunde pozitive – RCMT120400-RM4 WSM20SSKU: RCMT120400-RM4 WSM20S91,54 lei fără TVA - 110,76 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCGT120400-MN2 WNN10SKU: RCGT120400-MN2 WNN10105,56 lei fără TVA - 127,73 lei cu TVA
- Şaibă – AP189-RC1204SKU: AP189-RC120459,63 lei fără TVA - 72,15 lei cu TVA
- Şuruburi cu cap – FS2117SKU: FS211792,39 lei fără TVA - 111,79 lei cu TVA
- Cheie – FS1465SKU: FS146554,39 lei fără TVA - 65,81 lei cu TVA
Descriere

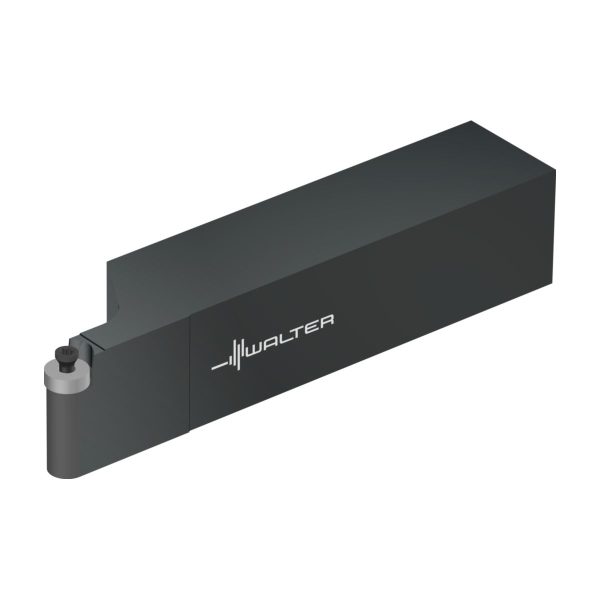

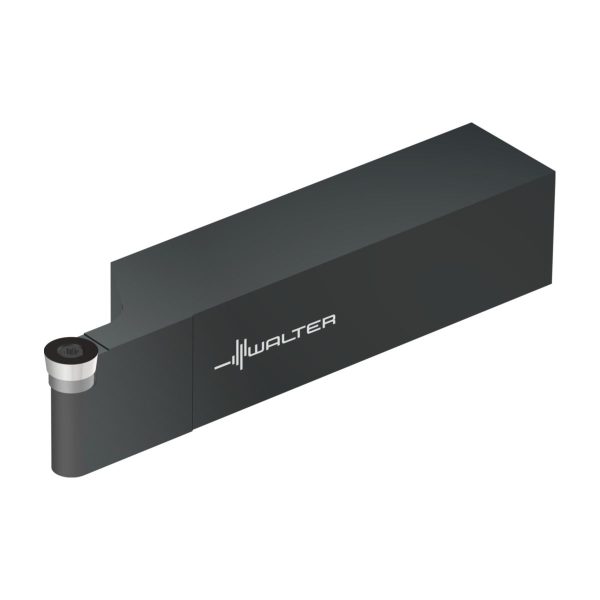

Sculă cu coadă – fixare cu șuruburi SRAC • Walter Turn • inch • Coadă cu secțiune pătrată • Dreapta • 32x32mm • plăcuță rotundă • RC .. 1204 ..
Descriere unealtă
Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu strângere cu șurub (S)
Domenii de utilizare
Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici
Avantajele Dvs.
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 1,25 | inch |
| γ | Unghi de degajare ortogonal | 0 | ° |
| h = h<sub>1</sub> | Înălțimea cozii | 1,25 | inch |
| λ<sub>s</sub> | Unghi de înclinare | 0 | ° |
| l<sub>1</sub> | Lungimea totală | 6 | inch |
| l<sub>16</sub> | Lungimea funcțională | 1 | inch |
| l<sub>4</sub> | Lungime în consolă | 1,548 | inch |
| Codificare | Codificare sculă | SRACR204D | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 12 | |
| Tip | Plăcuțe amovibile posibile | RC .. 1204 .. | |
| Tip | Plăcuțe amovibile posibile | RC .. 43 .. | |
| f | Lățimea funcțională | 1,075 | inch |
