SRDCN1212F06 – Suport coadă – fixare cu șuruburi

Suport coadă – fixare cu șuruburi SRDCN1616H08-SRDCN1616H08-0590171913 SRDCN2525M10 – Suport coadă – fixare cu șuruburi
Suport coadă – fixare cu șuruburi SSDCR2020K09-SSDCR2020K09-0584155913 SSDCR2525M12 – Suport coadă – fixare cu șuruburi

513,46 lei fără TVA - 621,29 lei cu TVA

Numărul articolului: 5008050Familie produs: D10PS SKU: SRDCN1212F06 UPC: 0590168913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

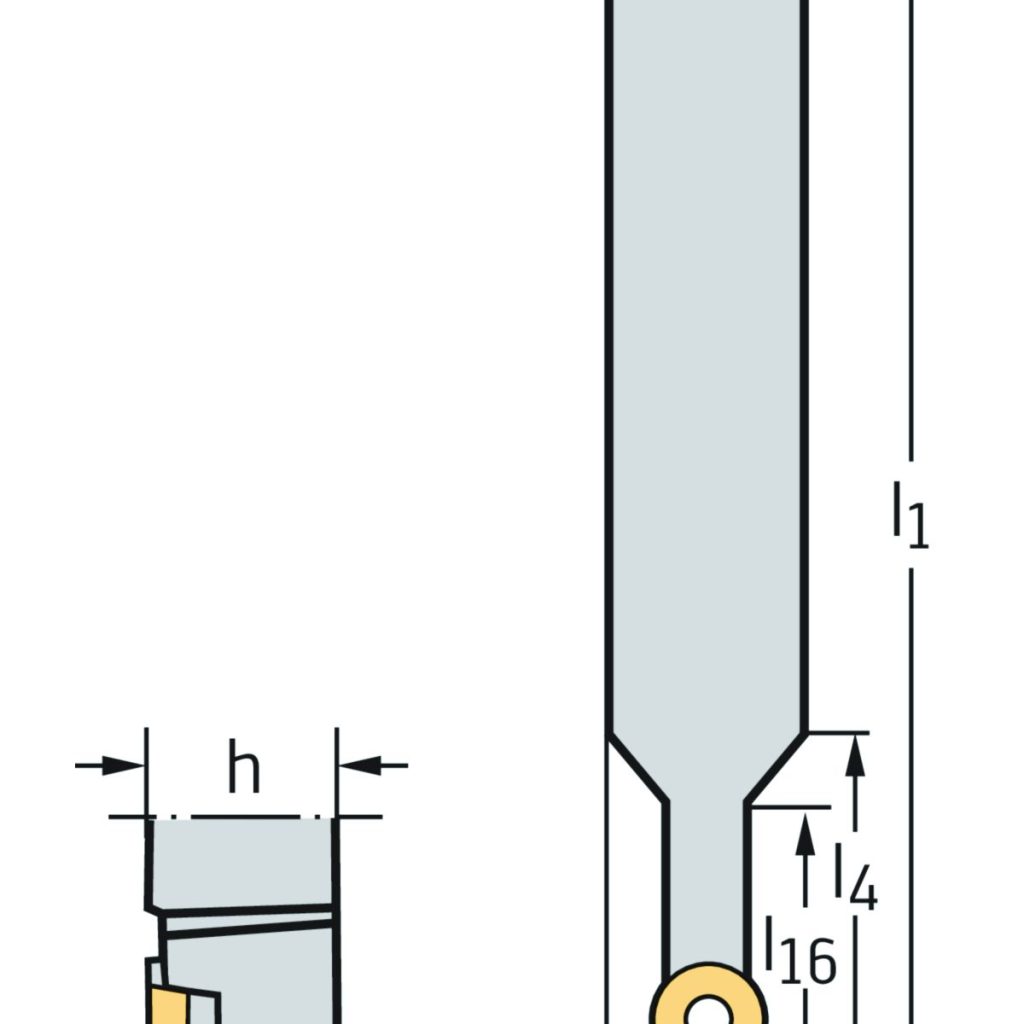

DenumireDescriereValoareUnitate
bLățimea cozii12mm
γUnghi de degajare ortogonal0°
h = h1Înălțimea cozii12mm
λsUnghi de înclinare0°
l1Lungimea totală80mm
l16Lungimea funcțională12mm
l4Lungime în consolă17mm
CodificareCodificare sculăSRDCN1212F06
Dimensiunea scaunului plăciiMărimea locașului plăcuței6
TipPlăcuțe amovibile posibileRC . T0602M0 ..
fLățimea funcțională6mm

Descriere

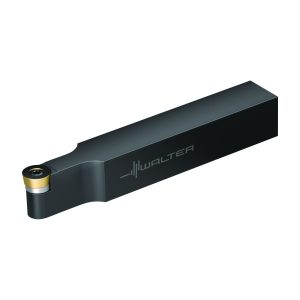

Suport coadă – fixare cu șuruburi SRDC • Walter Turn • metric • Coadă cu secțiune pătrată • Neutru • 12x12mm • plăcuță rotundă • RC .. 0602 ..

Descriere unealtă

Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu strângere cu șurub (S)

Domenii de utilizare

Prima opțiune la presiuni reduse de așchiere/arbori subțiri

Avantajele Dvs.

Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare

Informații suplimentare

Greutate 0,093 kg
Dimensiuni 84 × 25 mm
Domeniu de utilizare

Lăţime funcţională

Înălțime de funcționare

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

group_name_7

DenumireDescriereValoareUnitate
A2
Lățime funcțională80mm
A3
Lungime funcțională80mm
A4
Înălțime de funcționare12mm
B3
Lungime în consolă80mm
B5
Cantitate rezerve de reascuțire80mm
BLD
Identificator imagine15
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1212
C4
Înălțimea coziimmmm
D7
Lățimea cozii12mm
D7
Masă (greutate)0,093kg
E1
Unghiul de atac0°
E2
Tipul de unghi de atacB
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolSRDCN1212F06
J22
Codificare produs594
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$RC0602M03****M0
J6
Codare loc de separare pe partea mașiniiVKT01A1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă80mm
NECK_LENGTH
Lungime gât12
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire80mm
DenumireDescriereValoareUnitate
B
Lățimea cozii12mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1212
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii12mm
HAND
Sensul de așchiereN
HF
Înălțime de funcționare12mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac0°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională80mm
MIID
Codificare plăcuță amovibilăRCMT 06 02 M0
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire80mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
SC
Insert shape codeR
SSC
Insert seat size code6
TSYCISO
Identificator imagineSRDC-ISO-AUSSEN
WF
Lățime funcțională6mm
WT
Masă (greutate)0,093kg
XYWD
xyw plane distance-80mm
XZWD
xzw plane distance12mm
YZWD
yzw plane distance-6mm
