Sculă cu coadă – fixare cu șuruburi – SRGCL164C

Suport coadă – fixare cu șuruburi SDJCR082-SDJCR082-0584196913 Suport coadă – fixare cu șuruburi – SDJCR1010E07
Sculă cu coadă – fixare cu șuruburi SRGCR164C-SRGCR164C-0590991913 Sculă cu coadă – fixare cu șuruburi – SRGCR164C

722,66 lei fără TVA - 874,42 lei cu TVA

Numărul articolului: 5523037Familie produs: D10PS SKU: SRGCL164C UPC: 0590928913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,620 kg
Dimensiuni 132 × 39 mm
Domeniu de utilizare

Lăţime funcţională

Înălțime de funcționare

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 90°
DenumireDescriereValoareUnitate
A2
Lățime funcțională127mm
A3
Lungime funcțională127mm
A4
Înălțime de funcționare25,4mm
B3
Lungime în consolă127mm
B5
Cantitate rezerve de reascuțire127mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1616
C4
Înălțimea coziimmmm
D7
Lățimea cozii25,4mm
D7
Masă (greutate)0,62kg
E1
Unghiul de atac27°
E2
Tipul de unghi de atacB
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolSRGCL164C
J22
Codificare produs699
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$RC1204003****00
J6
Codare loc de separare pe partea mașiniiVKT01B1616$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă127mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire127mm
DenumireDescriereValoareUnitate
B
Lățimea cozii25,4mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1616
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25,4mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare25,4mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac27°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională127mm
MIID
Codificare plăcuță amovibilăRCMT 43
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire127mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.27°
SC
Insert shape codeR
SSC
Insert seat size code12
TQ
Torque2,9Nm
TSYCISO
Identificator imagineSRGCL-ISO-AUSSEN-INCH
WF
Lățime funcțională31,75mm
WT
Masă (greutate)0,62kg
XYWD
xyw plane distance-127mm
XZWD
xzw plane distance25,4mm
YZWD
yzw plane distance31,75mm

Descriere

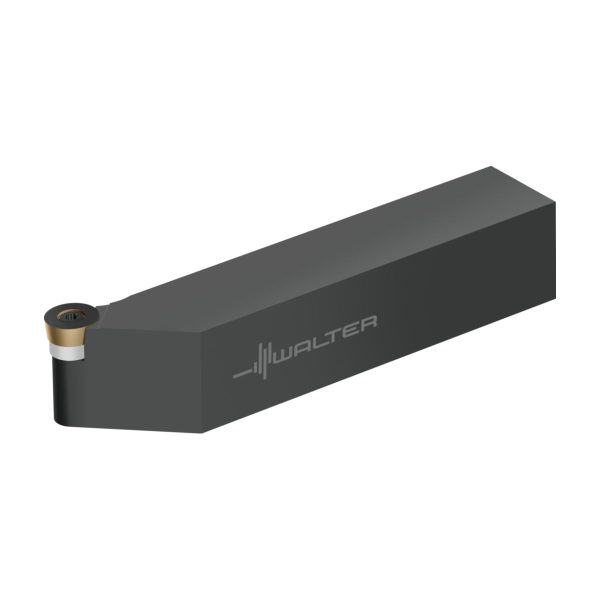

Sculă cu coadă – fixare cu șuruburi SRGC • Walter Turn • inch • Coadă cu secțiune pătrată • Stânga • 25x25mm • plăcuță rotundă • RC .. 1204 ..

Descriere unealtă

Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu strângere cu șurub (S)

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare

DenumireDescriereValoareUnitate
bLățimea cozii1inch
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii1inch
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală5inch
l<sub>4</sub>Lungime în consolă1,331inch
CodificareCodificare sculăSRGCL164C
Dimensiunea scaunului plăciiMărimea locașului plăcuței12
TipPlăcuțe amovibile posibileRC .. 1204 ..
TipPlăcuțe amovibile posibileRC .. 43 ..
fLățimea funcțională1,25inch
