Sculă cu coadă – fixare cu șuruburi – SSDCN1212F09

Sculă cu coadă – fixare cu șuruburi SSDCN1212F09-SSDCN1212F09-0584160913 Sculă cu coadă – fixare cu șuruburi – SSDCN1616H09
Suport coadă – fixare cu șuruburi SDNCN2020K11-SDNCN2020K11-0584144913 Suport coadă – fixare cu șuruburi – SDNCN2525M11

615,60 lei fără TVA - 744,88 lei cu TVA

Numărul articolului: 5327627Familie produs: D10PS SKU: SSDCN1212F09 UPC: 0584160913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,112 kg
Dimensiuni 105 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 45° neutru
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare6mm
A2
Lățime funcțională6mm
A3
Lungime funcțională80mm
A4
Înălțime de funcționare80mm
B3
Lungime în consolă80mm
B5
Cantitate rezerve de reascuțire80mm
BLD
Identificator imagine15
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii12mm
C5
Lățimea cozii12mm
D7
Masă (greutate)0,106kg
E1
Unghiul de atac45°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolSSDCN1212F09
J22
Codificare produs5262
J41
Codare loc de separare plăcuță amovibilăISO$SC09T3003******
J42
Codificare plăcuță amovibilăSCMT 09 T3 08
J6
Codare loc de separare pe partea mașiniiVKT01A1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă80mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire80mm
DenumireDescriereValoareUnitate
B
Lățimea cozii12mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1212
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii12mm
HAND
Sensul de așchiereN
HF
Înălțime de funcționare12mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională80mm
MIID
Codificare plăcuță amovibilăSCMT 09 T3 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire80mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeS
SSC
Insert seat size code9
TQ
Torque3Nm
TSYCISO
Identificator imagineSSDC-ISO-AUSSEN-NEUTRAL
WF
Lățime funcțională6mm
WT
Masă (greutate)0,106kg
XYWD
xyw plane distance-80mm
XZWD
xzw plane distance12mm
YZWD
yzw plane distance-6mm

Descriere

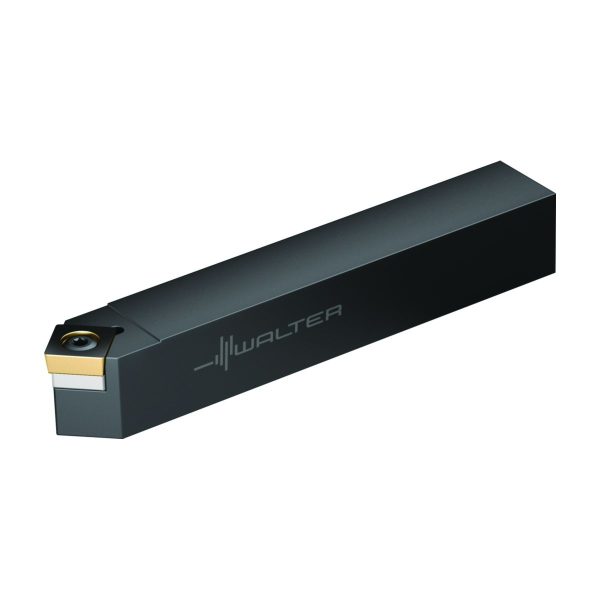

Sculă cu coadă – fixare cu șuruburi SSDCN • Walter Turn • metric • Coadă cu secțiune pătrată • κ=45° • Neutru • 12x12mm • plăcuță pătrată • SC .. 09T3 ..

Descriere unealtă

Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu strângere cu șurub (S)

Domenii de utilizare

Prima opțiune la presiuni reduse de așchiere/arbori subțiri

Avantajele Dvs.

Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare

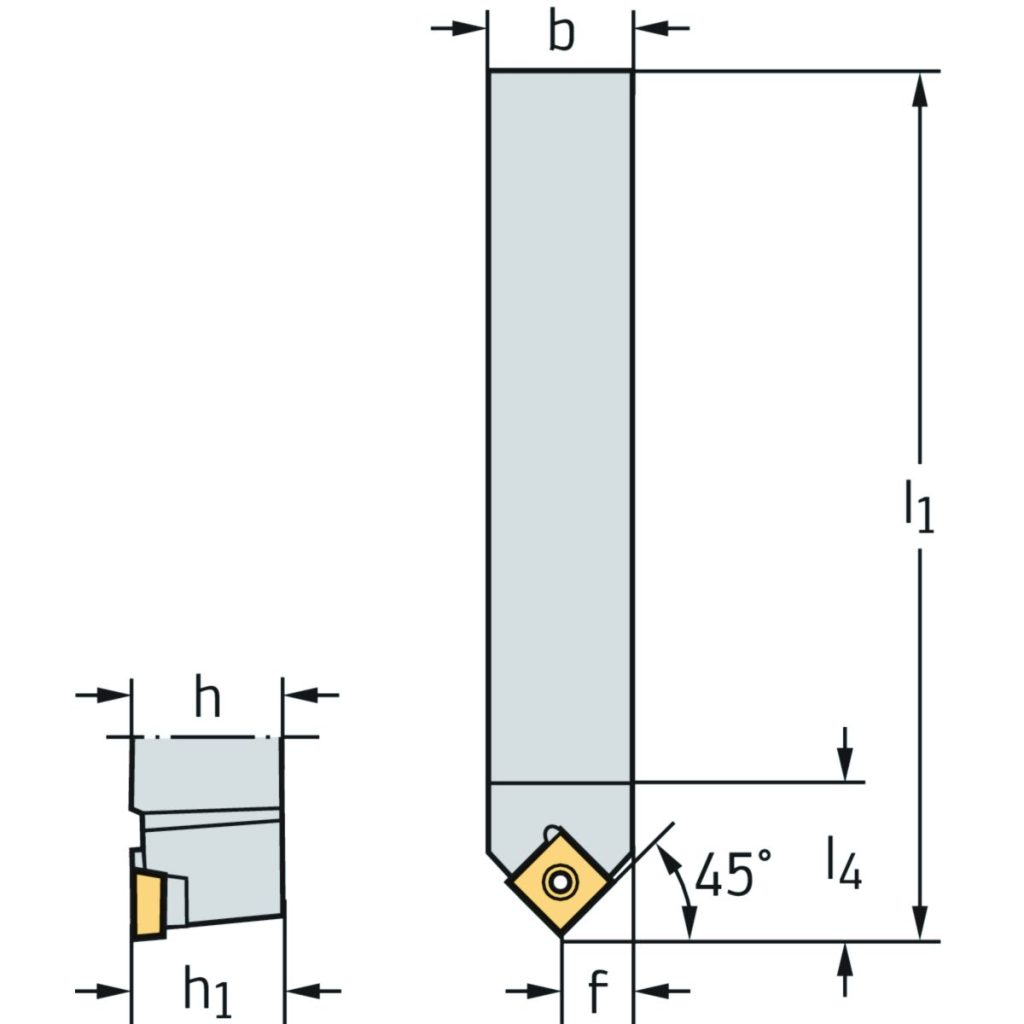

DenumireDescriereValoareUnitate
bLățimea cozii12mm
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii12mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală80mm
l<sub>4</sub>Lungime în consolă15,1mm
CodificareCodificare sculăSSDCN1212F09
Dimensiunea scaunului plăciiMărimea locașului plăcuței9
TipPlăcuțe amovibile posibileSC .. 09T3 ..
fLățimea funcțională6mm
