Suport coadă – fixare cu șuruburi – SSDCR1616H09

Suport coadă – fixare cu șuruburi SRDCN1616H08-SRDCN1616H08-0590171913 Suport coadă – fixare cu șuruburi – SRDCN1616H08
Suport coadă – fixare cu șuruburi SSDCR2020K09-SSDCR2020K09-0584155913 Suport coadă – fixare cu șuruburi – SSDCR2525M12

615,60 lei fără TVA - 744,88 lei cu TVA

Numărul articolului: 5327620Familie produs: D10PS SKU: SSDCR1616H09 UPC: 0584153913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,216 kg
Dimensiuni 103 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 45°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare17mm
A2
Lățime funcțională17mm
A3
Lungime funcțională99,98mm
A4
Înălțime de funcționare6,08mm
A52
Cota a la lungimea funcțională6,08mm
B3
Lungime în consolă99,98mm
B5
Cantitate rezerve de reascuțire99,98mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii1616
C4
Înălțimea cozii16mm
C5
Lățimea cozii16mm
D7
Masă (greutate)0,216kg
E1
Unghiul de atac45°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolSSDCR1616H09
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$SC09T3003******
J42
Codificare plăcuță amovibilăSCMT 09 T3 08
J6
Codare loc de separare pe partea mașiniiVKT01A1616$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă99,98mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii16mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1616
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii16mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare16mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională99,98mm
LFA
Cota a la lungimea funcțională6,08mm
MIID
Codificare plăcuță amovibilăSCMT 09 T3 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire99,98mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeS
SSC
Insert seat size code9
TQ
Torque3Nm
TSYCISO
Identificator imagineSSDCR-ISO-AUSSEN
WF
Lățime funcțională17mm
WT
Masă (greutate)0,216kg
XYWD
xyw plane distance-99,98mm
XZWD
xzw plane distance16mm
YZWD
yzw plane distance-10,92mm

Descriere

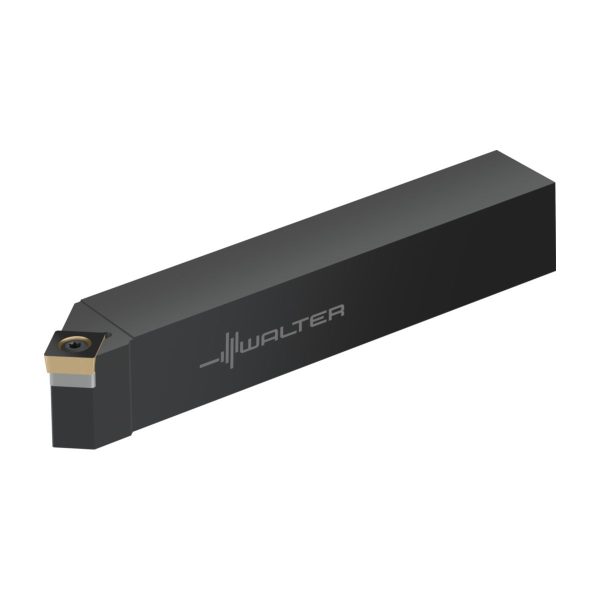

Suport coadă – fixare cu șuruburi SSDC • Walter Turn • metric • Coadă cu secțiune pătrată • κ=45° • Dreapta • 16x16mm • plăcuță pătrată • SC .. 09T3 ..

Descriere unealtă

Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu strângere cu șurub (S)

Domenii de utilizare

Prima opțiune la presiuni reduse de așchiere/arbori subțiri

Avantajele Dvs.

Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare

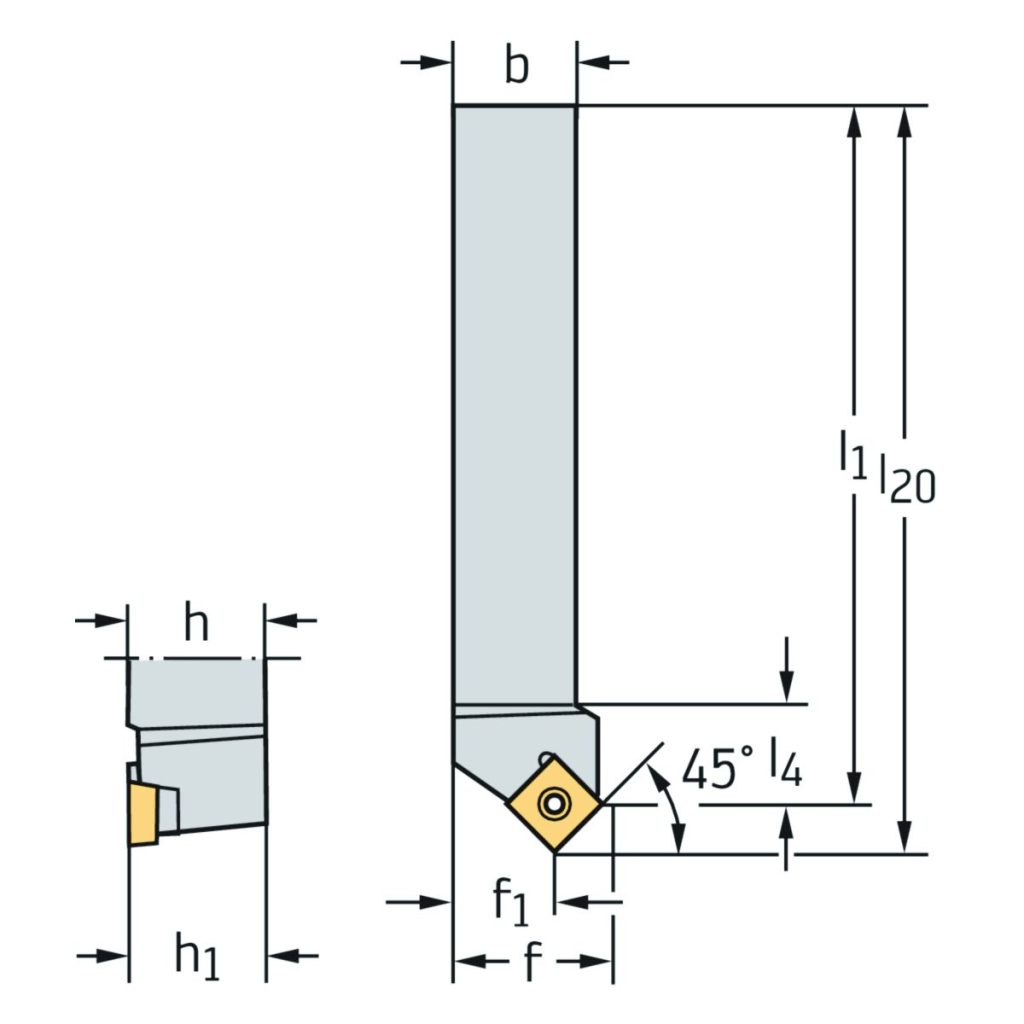

DenumireDescriereValoareUnitate
bLățimea cozii16mm
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii16mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea funcțională100mm
l<sub>20</sub>Lungimea totală100mm
l<sub>4</sub>Lungime în consolă9,1mm
CodificareCodificare sculăSSDCR1616H09
Dimensiunea scaunului plăciiMărimea locașului plăcuței9
TipPlăcuțe amovibile posibileSC .. 09T3 ..
fLățimea funcțională10,9mm
