Informații suplimentare
| Greutate | 0,036 kg |
|---|---|
| Dimensiuni | 47,81 × 10,16 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 44 | mm |
A3 | Lungime funcțională | 44 | mm |
A4 | Înălțime de funcționare | 10 | mm |
B1 | Lungime cap | 44 | mm |
B5 | Cantitate rezerve de reascuțire | 44 | mm |
BLD | Identificator imagine | 6 | |
C11 | Coadă, pe partea mașinii | KKH | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 010R | |
C4 | Înălțimea cozii | mm | mm |
D7 | Lățimea cozii | 11 | mm |
D7 | Masă (greutate) | 0,033 | kg |
E1 | Unghiul de atac | 45 | ° |
E3 | Unghi de colț plăcuță amovibilă | 90 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
G10 | Şurub lung de reglaj | 8 | mm |
G4 | Distanță gaură 1 | 20 | mm |
G6 | Diametru gaură de prindere | 7 | mm |
G7 | Unghi gaură de prindere | 20 | ° |
G8 | Înălțime gaură de prindere | 5 | mm |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | SSSCR10CA-09 | |
J3 | Siglă companie | W | |
J42 | Codificare plăcuță amovibilă | SCMT 3(2.5)2 | |
J6 | Codare loc de separare pe partea mașinii | KKH01C010R$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDI | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,033 | kg |
Şuruburi cu cap – FS976SKU: FS97620,23 lei fără TVA - 24,48 lei cu TVA- Cheie – FS229SKU: FS229138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS359SKU: FS35927,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi cu cap – FS335SKU: FS33527,46 lei fără TVA - 33,23 lei cu TVA
- Şuruburi fără cap – FS369SKU: FS36924,30 lei fără TVA - 29,40 lei cu TVA
Descriere

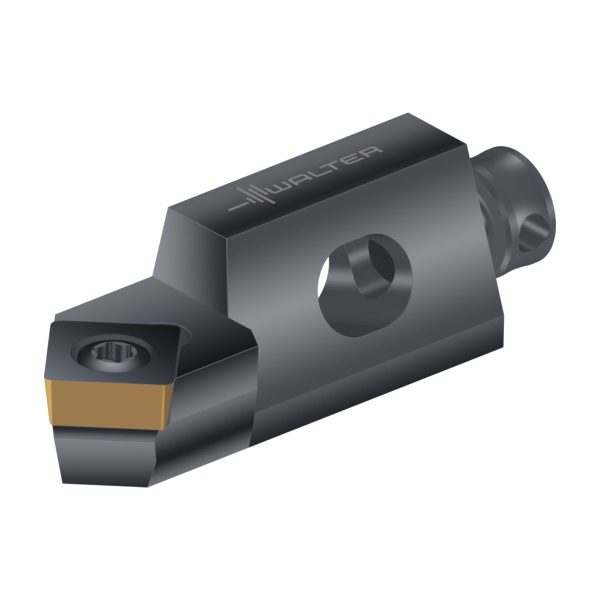

Suport scurt ISO SSSC-09…CA • metric • Dreapta • κ=45° • Dc(min)=40mm

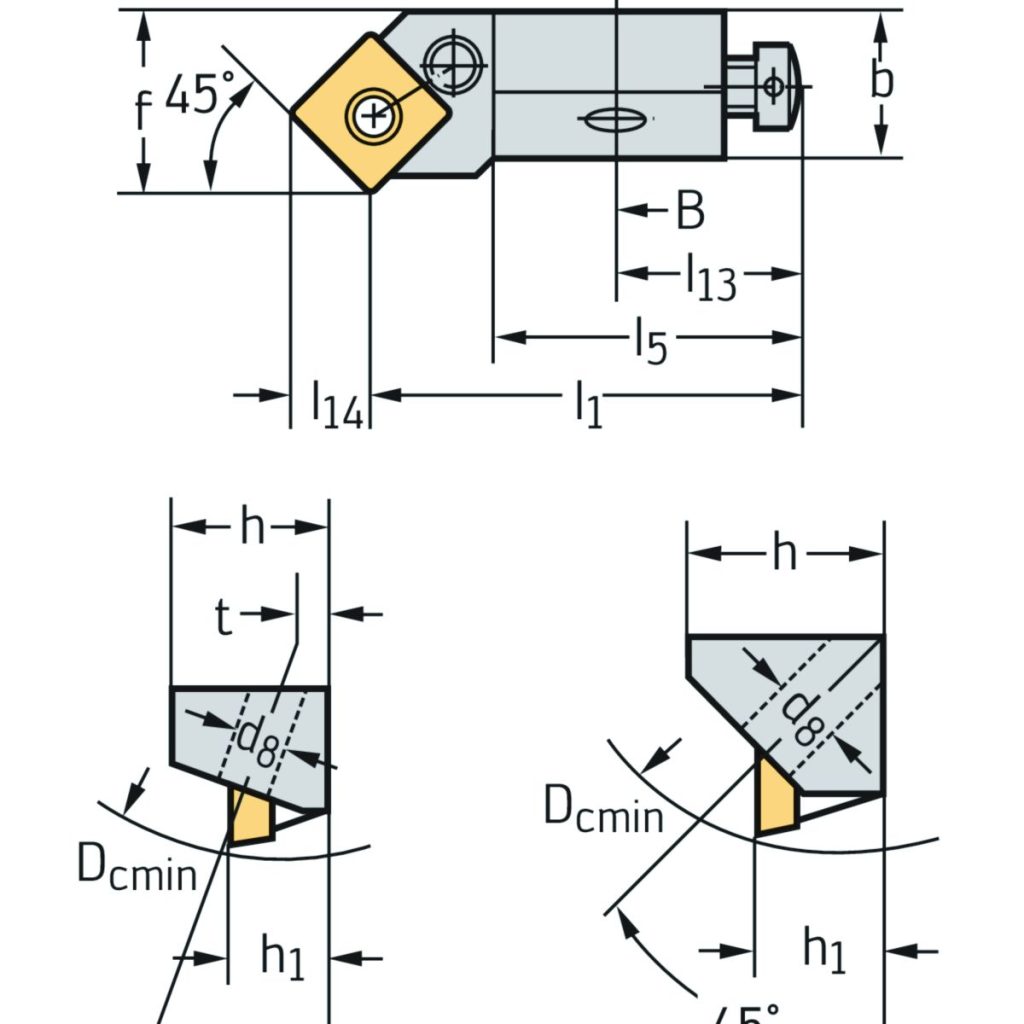

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 11 | mm |
| d<sub>8</sub> | Diametrul de îmbinare | 7 | mm |
| D<sub>c min</sub> | Diametrul minim de tăiere | 40 | mm |
| h | Înălțime | 15 | mm |
| h<sub>1</sub> | înălțimea centrul | 10 | mm |
| l<sub>14</sub> | Cota a la lungimea funcțională | 6,1 | mm |
| l<sub>5</sub> | Lungimea de prindere | 33 | mm |
| l<sub>13</sub> | Distanță dintre adaptoare | 20 | mm |
| t | Gaură înaltă de fixare | 5 | mm |
| l<sub>1</sub> | Lungimea totală | 44 | mm |
| Codificare | Codificare sculă | SSSCR10CA-09 | |
| Tip | Plăcuțe amovibile posibile | SC .. 09T3 .. | |
| f | Lățimea funcțională | 14 | mm |
