Informații suplimentare
| Greutate | 0,225 kg |
|---|---|
| Dimensiuni | 103 × 35 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 91° |

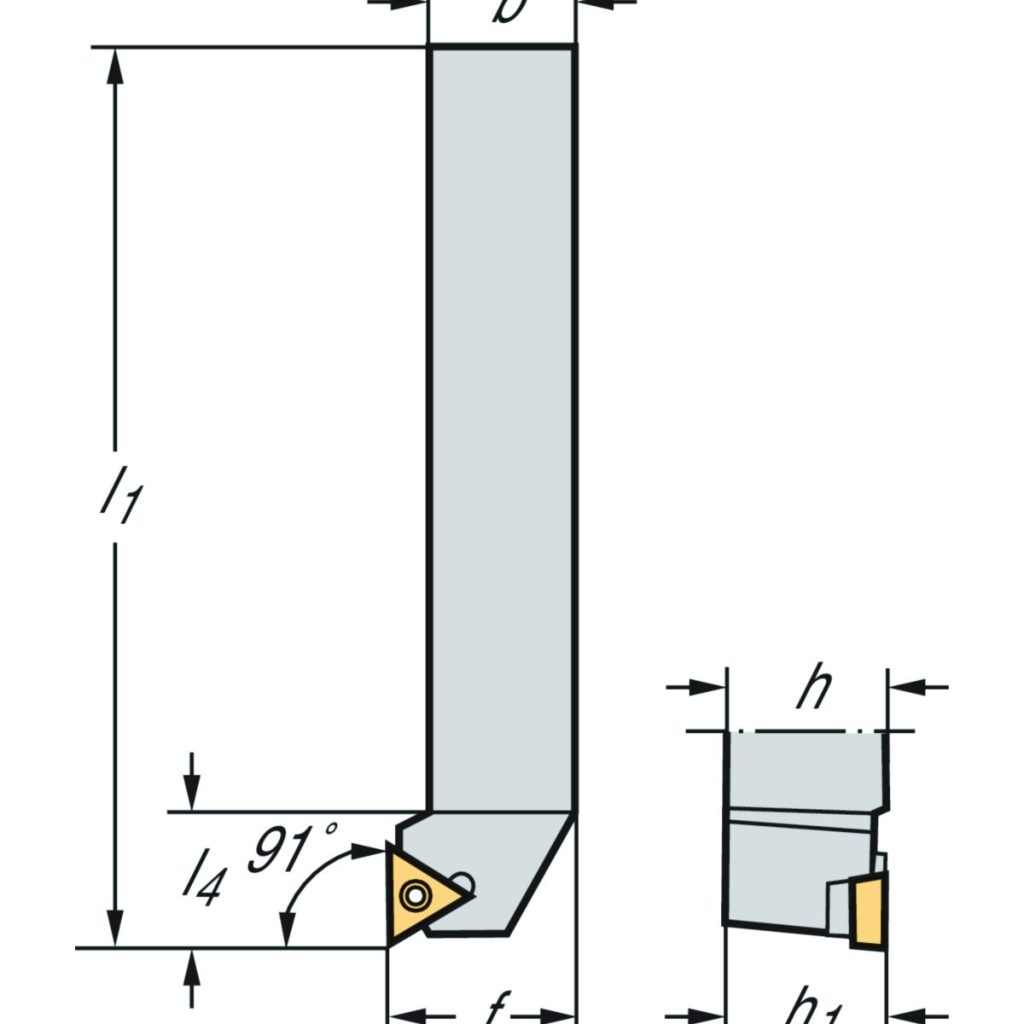

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 20 | mm |
A2 | Lățime funcțională | 20 | mm |
A3 | Lungime funcțională | 100 | mm |
A4 | Înălțime de funcționare | 100 | mm |
B3 | Lungime în consolă | 100 | mm |
B5 | Cantitate rezerve de reascuțire | 100 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C5 | Înălțimea cozii | 16 | mm |
C5 | Lățimea cozii | 16 | mm |
D7 | Masă (greutate) | 0,225 | kg |
E1 | Unghiul de atac | 91 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 60 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | STGCL1616H16 | |
J22 | Codificare produs | 599 | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TC16T3003****** | |
J42 | Codificare plăcuță amovibilă | TCMT 16 T3 08 | |
J6 | Codare loc de separare pe partea mașinii | VKT01A1616$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDA | |
LPR | Lungime în consolă | 100 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 100 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 16 | mm |
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 1616 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | 0 | ° |
H | Înălțimea cozii | 16 | mm |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 16 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 91 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 100 | mm |
MIID | Codificare plăcuță amovibilă | TCMT 16 T3 08 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 100 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
SC | Insert shape code | T | |
SSC | Insert seat size code | 16 | |
TQ | Torque | 3 | Nm |
TSYCISO | Identificator imagine | STGCL-ISO-AUSSEN | |
WF | Lățime funcțională | 20 | mm |
WT | Masă (greutate) | 0,225 | kg |
XYWD | xyw plane distance | -100 | mm |
XZWD | xzw plane distance | 16 | mm |
YZWD | yzw plane distance | 20 | mm |
Inserții de strunjire Triunghiulare pozitive de 60° – TCMW16T304-RK6 WKK20SSKU: TCMW16T304-RK6 WKK20S103,74 lei fără TVA - 125,53 lei cu TVA- Inserții de strunjire Triunghiulare pozitive de 60° – TCMW16T308-RK6 WKK20SSKU: TCMW16T308-RK6 WKK20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW16T308FS-9 WDN10SKU: TCGW16T308FS-9 WDN10770,83 lei fără TVA - 932,70 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMW16T304-RK6 WKK10SSKU: TCMW16T304-RK6 WKK10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMW16T308-RK6 WKK10SSKU: TCMW16T308-RK6 WKK10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW16T308FS-1 WDN10SKU: TCGW16T308FS-1 WDN10482,84 lei fără TVA - 584,24 lei cu TVA
- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW16T304FS-1 WDN10SKU: TCGW16T304FS-1 WDN10482,84 lei fără TVA - 584,24 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T308-MK4 WKK20SSKU: TCGT16T308-MK4 WKK20S173,97 lei fără TVA - 210,50 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T304-FN2 WNN10SKU: TCGT16T304-FN2 WNN10160,59 lei fără TVA - 194,31 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T304-FN2 WN10SKU: TCGT16T304-FN2 WN10131,79 lei fără TVA - 159,47 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T308-FN2 WN10SKU: TCGT16T308-FN2 WN10131,79 lei fără TVA - 159,47 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T308-FN2 WNN10SKU: TCGT16T308-FN2 WNN10160,59 lei fără TVA - 194,31 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T308-MN2 WN10SKU: TCGT16T308-MN2 WN10131,79 lei fără TVA - 159,47 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T304-MN2 WNN10SKU: TCGT16T304-MN2 WNN10160,59 lei fără TVA - 194,31 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T308-MN2 WNN10SKU: TCGT16T308-MN2 WNN10160,59 lei fără TVA - 194,31 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T302-MN2 WN10SKU: TCGT16T302-MN2 WN10131,79 lei fără TVA - 159,47 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T304-MN2 WN10SKU: TCGT16T304-MN2 WN10131,79 lei fără TVA - 159,47 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T302-MN2 WNN10SKU: TCGT16T302-MN2 WNN10160,59 lei fără TVA - 194,31 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T302-FM2 WSM20SSKU: TCGT16T302-FM2 WSM20S173,97 lei fără TVA - 210,50 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T308-MM4 WSM20SSKU: TCGT16T308-MM4 WSM20S173,97 lei fără TVA - 210,50 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T304-FM2 WSM20SSKU: TCGT16T304-FM2 WSM20S173,97 lei fără TVA - 210,50 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T308-FM2 WSM20SSKU: TCGT16T308-FM2 WSM20S173,97 lei fără TVA - 210,50 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T304-FM2 WSM01SKU: TCGT16T304-FM2 WSM01179,33 lei fără TVA - 216,99 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT16T308-FM2 WSM01SKU: TCGT16T308-FM2 WSM01179,33 lei fără TVA - 216,99 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MW4 WPP20GSKU: TCMT16T304-MW4 WPP20G126,71 lei fără TVA - 153,32 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MW4 WKK20SSKU: TCMT16T308-MW4 WKK20S119,43 lei fără TVA - 144,51 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MW4 WSM20SSKU: TCMT16T304-MW4 WSM20S119,43 lei fără TVA - 144,51 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MW4 WSM20SSKU: TCMT16T308-MW4 WSM20S119,43 lei fără TVA - 144,51 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MW4 WPP20GSKU: TCMT16T308-MW4 WPP20G126,71 lei fără TVA - 153,32 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FW4 WPP10GSKU: TCMT16T304-FW4 WPP10G126,71 lei fără TVA - 153,32 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FW4 WPP20GSKU: TCMT16T308-FW4 WPP20G126,71 lei fără TVA - 153,32 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FW4 WSM20SSKU: TCMT16T304-FW4 WSM20S119,43 lei fără TVA - 144,51 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FW4 WSM20SSKU: TCMT16T308-FW4 WSM20S119,43 lei fără TVA - 144,51 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MW4 WKK20SSKU: TCMT16T304-MW4 WKK20S119,43 lei fără TVA - 144,51 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FW4 WPP10GSKU: TCMT16T308-FW4 WPP10G126,71 lei fără TVA - 153,32 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FW4 WPP20GSKU: TCMT16T304-FW4 WPP20G126,71 lei fără TVA - 153,32 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-PM5 WAK20SKU: TCMT16T308-PM5 WAK20103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MP6 WPP10GSKU: TCMT16T304-MP6 WPP10G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MP6 WPP20GSKU: TCMT16T304-MP6 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MP6 WPP10GSKU: TCMT16T308-MP6 WPP10G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MP6 WPP20GSKU: TCMT16T308-MP6 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-RP4 WPP20GSKU: TCMT16T308-RP4 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T312-RP4 WPP20GSKU: TCMT16T312-RP4 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-RP4 WPP10GSKU: TCMT16T308-RP4 WPP10G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T312-RP4 WPP30GSKU: TCMT16T312-RP4 WPP30G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T312-RP4 WPP10GSKU: TCMT16T312-RP4 WPP10G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-RP4 WPP20GSKU: TCMT16T304-RP4 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-RP4 WPP30GSKU: TCMT16T304-RP4 WPP30G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-RP4 WPP10GSKU: TCMT16T304-RP4 WPP10G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-RP4 WPP30GSKU: TCMT16T308-RP4 WPP30G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MK4 WKK10SSKU: TCMT16T304-MK4 WKK10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MK4 WKK20SSKU: TCMT16T308-MK4 WKK20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MK4 WKK10SSKU: TCMT16T308-MK4 WKK10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T312-RK4 WKK10SSKU: TCMT16T312-RK4 WKK10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MK4 WKK20SSKU: TCMT16T304-MK4 WKK20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-RK4 WKK20SSKU: TCMT16T304-RK4 WKK20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-RK4 WKK20SSKU: TCMT16T308-RK4 WKK20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T312-RK4 WKK20SSKU: TCMT16T312-RK4 WKK20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-RK4 WKK10SSKU: TCMT16T308-RK4 WKK10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FK6 WKK20SSKU: TCMT16T304-FK6 WKK20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FP6 WPP20GSKU: TCMT16T304-FP6 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FP6 WPP20GSKU: TCMT16T308-FP6 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FK6 WKK10SSKU: TCMT16T304-FK6 WKK10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FK6 WKK20SSKU: TCMT16T308-FK6 WKK20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MM4 WSM10SSKU: TCMT16T308-MM4 WSM10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MM4 WMP20SSKU: TCMT16T304-MM4 WMP20S106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MM4 WMP20SSKU: TCMT16T308-MM4 WMP20S106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MM4 WSM20SSKU: TCMT16T304-MM4 WSM20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MM4 WSM20SSKU: TCMT16T308-MM4 WSM20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MM4 WSM10SSKU: TCMT16T304-MM4 WSM10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FM4 WMP20SSKU: TCMT16T304-FM4 WMP20S106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FM4 WMP20SSKU: TCMT16T308-FM4 WMP20S106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FM4 WSM30SSKU: TCMT16T304-FM4 WSM30S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FM4 WSM20SSKU: TCMT16T308-FM4 WSM20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FM4 WSM10SSKU: TCMT16T308-FM4 WSM10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FM4 WSM30SSKU: TCMT16T308-FM4 WSM30S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FM4 WSM10SSKU: TCMT16T304-FM4 WSM10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FM4 WSM20SSKU: TCMT16T304-FM4 WSM20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T302-FM4 WSM20SSKU: TCMT16T302-FM4 WSM20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-RM4 WMP20SSKU: TCMT16T304-RM4 WMP20S106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-RM4 WSM20SSKU: TCMT16T308-RM4 WSM20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-RM4 WSM30SSKU: TCMT16T308-RM4 WSM30S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-RM4 WMP20SSKU: TCMT16T308-RM4 WMP20S106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-RM4 WSM10SSKU: TCMT16T304-RM4 WSM10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-RM4 WSM20SSKU: TCMT16T304-RM4 WSM20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-RM4 WSM30SSKU: TCMT16T304-RM4 WSM30S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-RM4 WSM10SSKU: TCMT16T308-RM4 WSM10S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T312-RM4 WSM30SSKU: TCMT16T312-RM4 WSM30S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T312-RM4 WSM20SSKU: TCMT16T312-RM4 WSM20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MP4 WPP20GSKU: TCMT16T304-MP4 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-MP4 WPP10GSKU: TCMT16T304-MP4 WPP10G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MP4 WPP20GSKU: TCMT16T308-MP4 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-MP4 WPP10GSKU: TCMT16T308-MP4 WPP10G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FM6 WSM20SSKU: TCMT16T304-FM6 WSM20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FM6 WSM30SSKU: TCMT16T304-FM6 WSM30S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FM6 WSM20SSKU: TCMT16T308-FM6 WSM20S103,74 lei fără TVA - 125,53 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FP4 WKP01GSKU: TCMT16T304-FP4 WKP01G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FP4 WPP20GSKU: TCMT16T308-FP4 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T302-FP4 WPP20GSKU: TCMT16T302-FP4 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FP4 WPP20GSKU: TCMT16T304-FP4 WPP20G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T304-FP4 WPP10GSKU: TCMT16T304-FP4 WPP10G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FP4 WPP10GSKU: TCMT16T308-FP4 WPP10G106,90 lei fără TVA - 129,35 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT16T308-FP4 WEP10CSKU: TCMT16T308-FP4 WEP10C81,10 lei fără TVA - 98,13 lei cu TVA
- Şaibă – AP317-TC1612SKU: AP317-TC161277,35 lei fără TVA - 93,59 lei cu TVA
- Şuruburi cu cap – FS2060SKU: FS206027,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi cu cap – FS2068SKU: FS206842,18 lei fără TVA - 51,04 lei cu TVA
- Cheie – FS1465SKU: FS146554,39 lei fără TVA - 65,81 lei cu TVA
Descriere

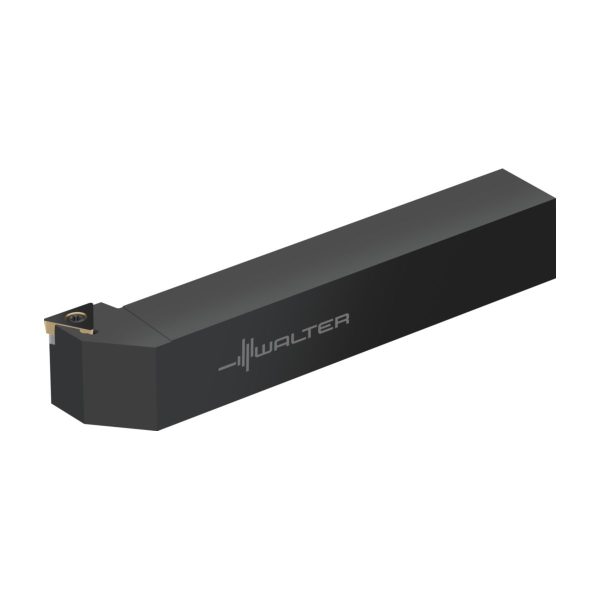

Suport coadă – fixare cu șuruburi STGC • Walter Turn • metric • Coadă cu secțiune pătrată • κ=91° • Stânga • 16x16mm • plăcuță triunghiulară • TC .. 16T3 ..
Descriere unealtă
Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu strângere cu șurub (S)
Domenii de utilizare
Prima opțiune la presiuni reduse de așchiere/arbori subțiri
Avantajele Dvs.
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 16 | mm |
| γ | Unghi de degajare ortogonal | 0 | ° |
| h = h<sub>1</sub> | Înălțimea cozii | 16 | mm |
| λ<sub>s</sub> | Unghi de înclinare | 0 | ° |
| l<sub>1</sub> | Lungimea totală | 100 | mm |
| l<sub>4</sub> | Lungime în consolă | 20,1 | mm |
| Codificare | Codificare sculă | STGCL1616H16 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 16 | |
| Tip | Plăcuțe amovibile posibile | TC .. 16T3 .. | |
| f | Lățimea funcțională | 20 | mm |
