Suport coadă – fixare cu șuruburi – SVJBL1616H16

Suport coadă – fixare cu șuruburi SDHCR2525M11-SDHCR2525M11-0590167913 Suport coadă – fixare cu șuruburi – SDHCR2525M11
Suport coadă – fixare cu șuruburi SVJBL163D-SVJBL163D-0584219913 Suport coadă – fixare cu șuruburi – SVJBL2020K16

706,60 lei fără TVA - 854,99 lei cu TVA

Numărul articolului: 5335859Familie produs: D10PS SKU: SVJBL1616H16 UPC: 0590218913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,206 kg
Dimensiuni 102 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 93°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare20mm
A2
Lățime funcțională20mm
A3
Lungime funcțională100mm
A4
Înălțime de funcționare100mm
B3
Lungime în consolă100mm
B5
Cantitate rezerve de reascuțire100mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii16mm
C5
Lățimea cozii16mm
D7
Masă (greutate)0,202kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolSVJBL1616H16
J22
Codificare produs601
J41
Codare loc de separare plăcuță amovibilăISO$VC1604003******
J42
Codificare plăcuță amovibilăVBMT 16 04 08
J6
Codare loc de separare pe partea mașiniiVKT01A1616$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă100mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii16mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1616
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii16mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare16mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac93°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională100mm
MIID
Codificare plăcuță amovibilăVBMT 16 04 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire100mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.50°
SC
Insert shape codeV
SSC
Insert seat size code16
TSYCISO
Identificator imagineSVJBL-ISO-AUSSEN
WF
Lățime funcțională20mm
WT
Masă (greutate)0,202kg
XYWD
xyw plane distance-100mm
XZWD
xzw plane distance16mm
YZWD
yzw plane distance20mm

Descriere

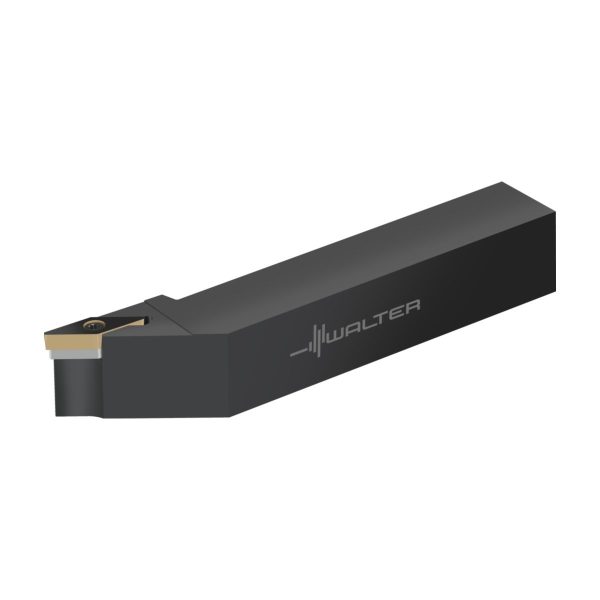

Suport coadă – fixare cu șuruburi SVJB • Walter Turn • metric • Coadă cu secțiune pătrată • κ=93° • Stânga • 16x16mm • plăcuță rombică • VB .. 1604 ..

Descriere unealtă

Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu strângere cu șurub (S)

Domenii de utilizare

Prima opțiune la presiuni reduse de așchiere/arbori subțiri

Avantajele Dvs.

Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare

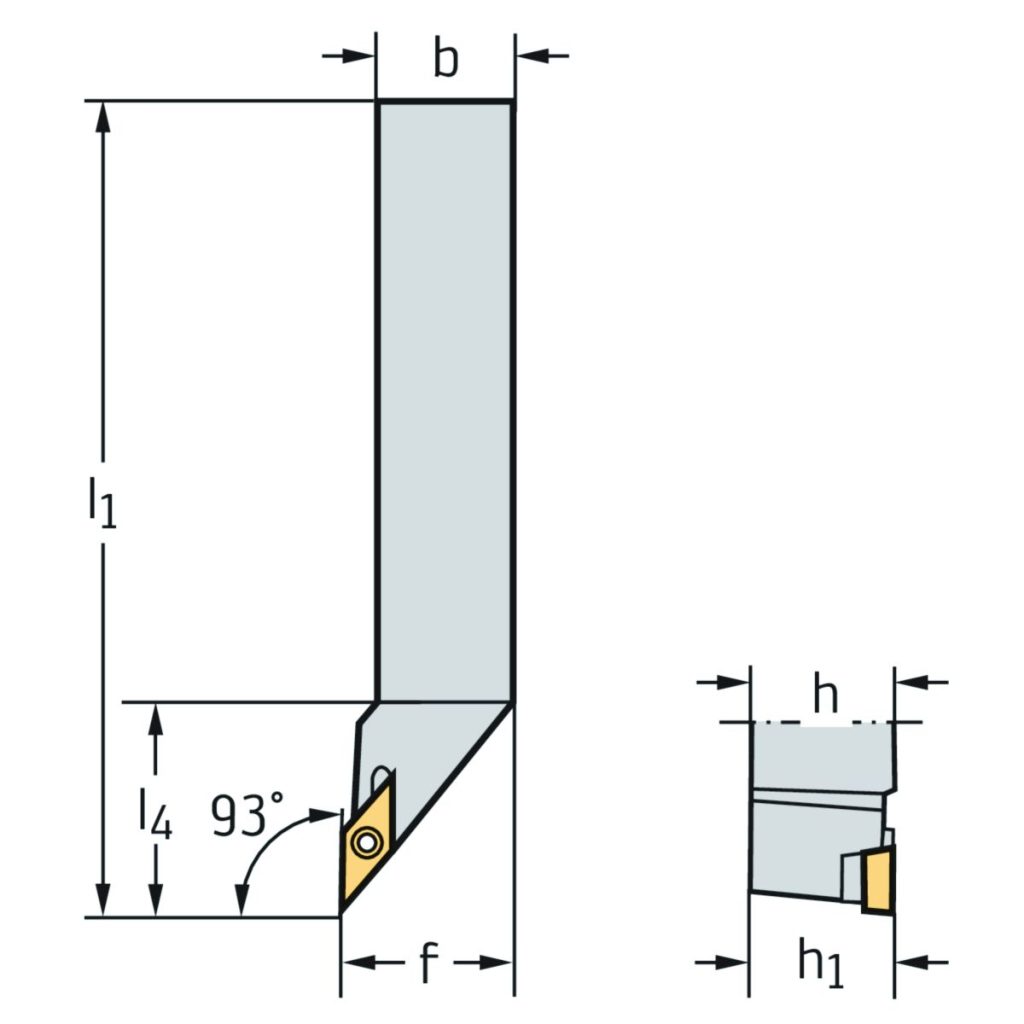

DenumireDescriereValoareUnitate
bLățimea cozii16mm
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii16mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală100mm
l<sub>4</sub>Lungime în consolă27mm
CodificareCodificare sculăSVJBL1616H16
Dimensiunea scaunului plăciiMărimea locașului plăcuței16
TipPlăcuțe amovibile posibileVB .. 1604 ..
fLățimea funcțională20mm
