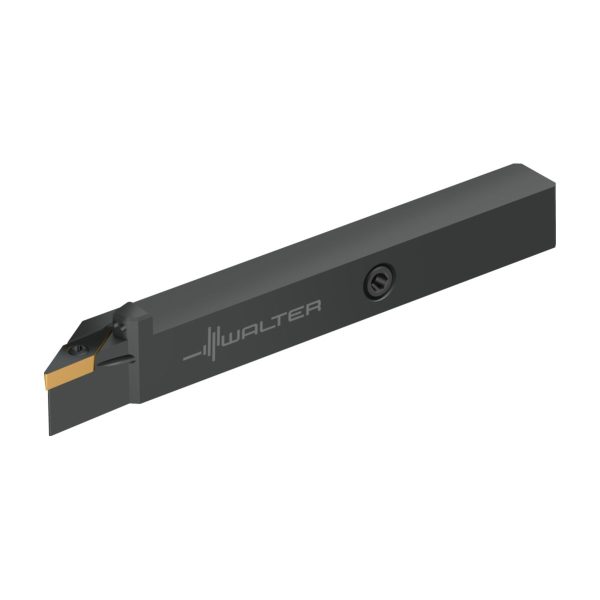

Suport coadă – fixare cu șuruburi - SVJBR1212J11-S-P - imagine 2

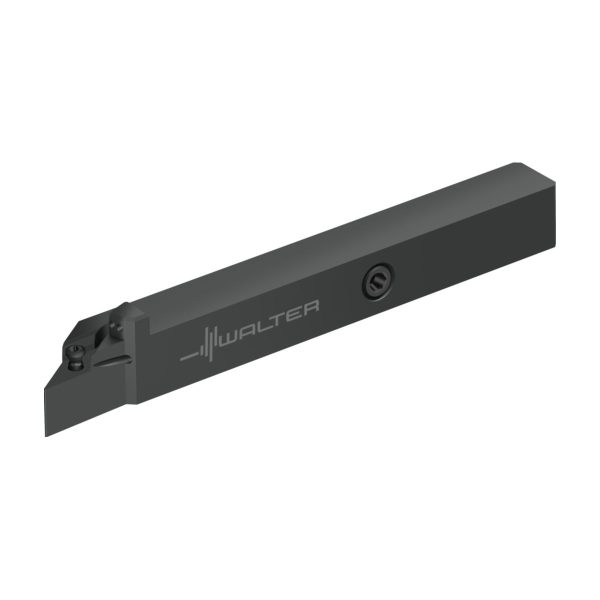

Suport coadă – fixare cu șuruburi - SVJBR1212J11-S-P - imagine 3

Suport coadă – fixare cu șuruburi – SVJBR1212J11-S-P

Suport coadă – fixare cu șuruburi SDJCL1212J07-S-PBOW-SDJCL1212J07-S-PBOW-4063467330604 Suport coadă – fixare cu șuruburi – SDJCL1212J07-S-P
Suport coadă – fixare cu șuruburi SVJBR1010H11-S-PBOW-SVJBR1010H11-S-PBOW-4063467330611 Suport coadă – fixare cu șuruburi – SVJBR1616X11-S-P

1.557,72 lei fără TVA - 1.884,84 lei cu TVA

Numărul articolului: 8338210Familie produs: D10PSP SKU: SVJBR1212J11-S-P EAN: 4063464947898 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,111 kg
Dimensiuni 125 × 27 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare12mm
A2
Lățime funcțională12mm
A3
Lungime funcțională110mm
A4
Înălțime de funcționare110mm
B3
Lungime în consolă110mm
B5
Cantitate rezerve de reascuțire110mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii12mm
C5
Lățimea cozii12mm
D7
Masă (greutate)0,096kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolSVJBR1212J11-S-P
J22
Codificare produs8143
J41
Codare loc de separare plăcuță amovibilăISO$VC1103003******
J42
Codificare plăcuță amovibilăVBMT 11 03 04
J6
Codare loc de separare pe partea mașiniiVKT01A1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă110mm
NSM
Număr standard caracteristicăDIN4000-90

Descriere

Suport coadă – fixare cu șuruburi SVJB…-S-P • Walter Turn • metric • Coadă cu secțiune pătrată • κ=93° • Dreapta • 12x12mm • plăcuță rombică • VB .. 1103 .. • Răcire de precizie

Descriere unealtă

Cuțite de strung cu răcirea feței de degajare și a flancurilor
Mărime scurtă a capului: pentru strângere scurtă și stabilitate ridicată

Domenii de utilizare

Mașini de strunjire longitudinală și mașini multiax cu o presiune a lichidului de răcire de până la 150 bari/2.175 psi
Strunjire longitudinală, frontală și de copiere a componentelor cu diametre mici
Piese strunjite cu precizie ridicată

Avantajele Dvs.

Mai puține perioade de nefuncționare cauzate de cuiburile de așchii, datorită răcirii cu precizie de pe fața de degajare
Precizie ridicată la schimbare
mai puține corecții chiar și în cazul toleranțelor strânse
Durabilități ridicate chiar și în cazul materialelor termorezistente, datorită muchiei așchietoare răcite
Calități mai bune ale suprafeței decât cu sistemele cu cap interschimbabil, datorită stabilității mai ridicate

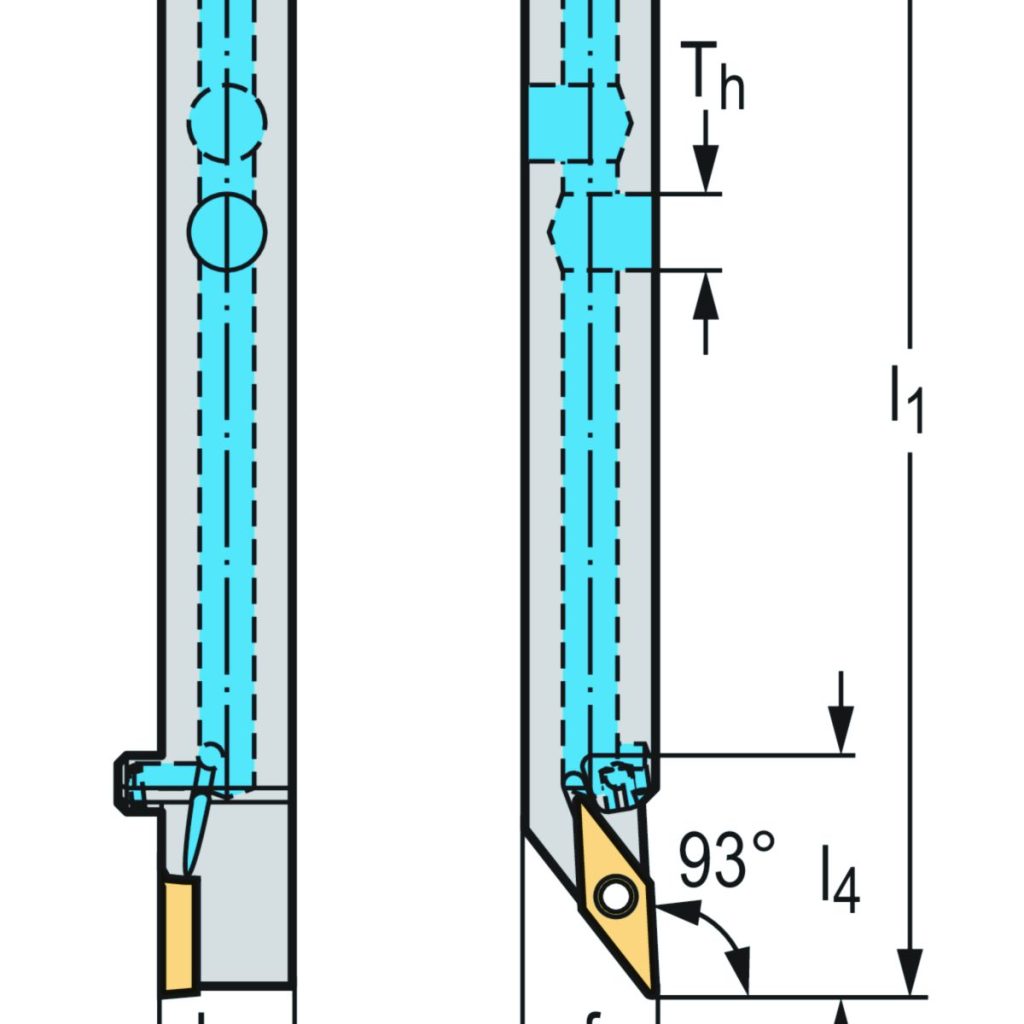

DenumireDescriereValoareUnitate
bLățimea cozii12mm
T<sub>h</sub>Mărime filet pentru intrarea lichidului de răcireM8X1
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii12mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea funcțională110mm
l<sub>4</sub>Lungime în consolă22mm
CodificareCodificare sculăSVJBR1212J11-S-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileVB .. 1103 ..
fLățimea funcțională12mm
