Informații suplimentare
| Greutate | 0,745 kg |
|---|---|
| Dimensiuni | 154 × 40 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 95° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 32 | mm |
A2 | Lățime funcțională | 32 | mm |
A3 | Lungime funcțională | 150 | mm |
A4 | Înălțime de funcționare | 150 | mm |
B3 | Lungime în consolă | 150 | mm |
B5 | Cantitate rezerve de reascuțire | 150 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C5 | Înălțimea cozii | 25 | mm |
C5 | Lățimea cozii | 25 | mm |
D7 | Masă (greutate) | 0,745 | kg |
E1 | Unghiul de atac | 95 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 80 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | SWLCR2525M06 | |
J22 | Codificare produs | 603 | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$WC06T3003****** | |
J42 | Codificare plăcuță amovibilă | WCMT 06 T3 08 | |
J6 | Codare loc de separare pe partea mașinii | VKT01A2525$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DFA | |
LPR | Lungime în consolă | 150 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 150 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 25 | mm |
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 2525 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | 0 | ° |
H | Înălțimea cozii | 25 | mm |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 25 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 95 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 150 | mm |
MIID | Codificare plăcuță amovibilă | WCMT 06 T3 08 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 150 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
SC | Insert shape code | W | |
SSC | Insert seat size code | 6 | |
TSYCISO | Identificator imagine | SWLCR-ISO-AUSSEN | |
WF | Lățime funcțională | 32 | mm |
WT | Masă (greutate) | 0,745 | kg |
XYWD | xyw plane distance | -150 | mm |
XZWD | xzw plane distance | 25 | mm |
YZWD | yzw plane distance | -32 | mm |
Inserții de strunjire Trigonale pozitive de 80° – WCMT06T308-FP4 WPP20GSKU: WCMT06T308-FP4 WPP20G98,82 lei fără TVA - 119,57 lei cu TVA- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T308-MP4 WPP20GSKU: WCMT06T308-MP4 WPP20G98,82 lei fără TVA - 119,57 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T304-MP4 WPP20GSKU: WCMT06T304-MP4 WPP20G98,82 lei fără TVA - 119,57 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T302-FP4 WPP20GSKU: WCMT06T302-FP4 WPP20G98,82 lei fără TVA - 119,57 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T304-FP4 WPP20GSKU: WCMT06T304-FP4 WPP20G98,82 lei fără TVA - 119,57 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T304-RP4 WPP20GSKU: WCMT06T304-RP4 WPP20G98,82 lei fără TVA - 119,57 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T308-RP4 WPP30GSKU: WCMT06T308-RP4 WPP30G98,82 lei fără TVA - 119,57 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T308-RP4 WPP20GSKU: WCMT06T308-RP4 WPP20G98,82 lei fără TVA - 119,57 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T308-RK4 WKK20SSKU: WCMT06T308-RK4 WKK20S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T304-MK4 WKK20SSKU: WCMT06T304-MK4 WKK20S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T304-RK4 WKK20SSKU: WCMT06T304-RK4 WKK20S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T304-RM4 WSM30SSKU: WCMT06T304-RM4 WSM30S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T308-RM4 WSM20SSKU: WCMT06T308-RM4 WSM20S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T308-RM4 WSM30SSKU: WCMT06T308-RM4 WSM30S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T304-MM4 WSM20SSKU: WCMT06T304-MM4 WSM20S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T308-MM4 WSM20SSKU: WCMT06T308-MM4 WSM20S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T304-RM4 WSM20SSKU: WCMT06T304-RM4 WSM20S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T304-FM4 WSM20SSKU: WCMT06T304-FM4 WSM20S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T304-FM4 WSM30SSKU: WCMT06T304-FM4 WSM30S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T308-FM4 WSM20SSKU: WCMT06T308-FM4 WSM20S96,03 lei fără TVA - 116,20 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT06T304-PM2 WK1SKU: WCGT06T304-PM2 WK1110,86 lei fără TVA - 134,14 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCMT06T308-PF WPP20SSKU: WCMT06T308-PF WPP20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT06T302-MN2 WNN10SKU: WCGT06T302-MN2 WNN10134,90 lei fără TVA - 163,23 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT06T304-MN2 WNN10SKU: WCGT06T304-MN2 WNN10134,90 lei fără TVA - 163,23 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT06T304-FN2 WNN10SKU: WCGT06T304-FN2 WNN10134,90 lei fără TVA - 163,23 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT06T308-FN2 WNN10SKU: WCGT06T308-FN2 WNN10134,90 lei fără TVA - 163,23 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V50-25N-100-PSKU: A2120-V50-25N-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V40-25N-085-PSKU: A2120-V40-25N-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25L-122-PSKU: A2120-C6-25L-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25L-085-PSKU: A2121-V40-25L-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25L-100-PSKU: A2121-V50-25L-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25R-122-PSKU: A2120-C6-25R-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25R-085-PSKU: A2121-V40-25R-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25R-100-PSKU: A2121-V50-25R-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor radial – A2121-C6-25N-076-PSKU: A2121-C6-25N-076-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Şaibă – AP318-WC0608SKU: AP318-WC0608116,53 lei fără TVA - 141,00 lei cu TVA
- Şuruburi cu cap – FS2063SKU: FS206327,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi cu cap – FS2068SKU: FS206842,18 lei fără TVA - 51,04 lei cu TVA
- Cheie – FS1465SKU: FS146554,39 lei fără TVA - 65,81 lei cu TVA
Descriere

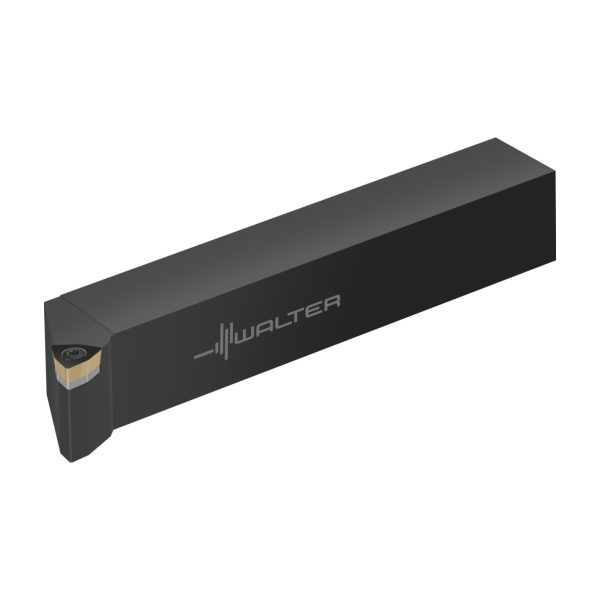

Suport coadă – fixare cu șuruburi SWLC • Walter Turn • metric • Coadă cu secțiune pătrată • κ=95° • Dreapta • 25x25mm • plăcuță trigonală • WC .. 06T3 ..
Descriere unealtă
Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu strângere cu șurub (S)
Domenii de utilizare
Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Avantajele Dvs.
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare

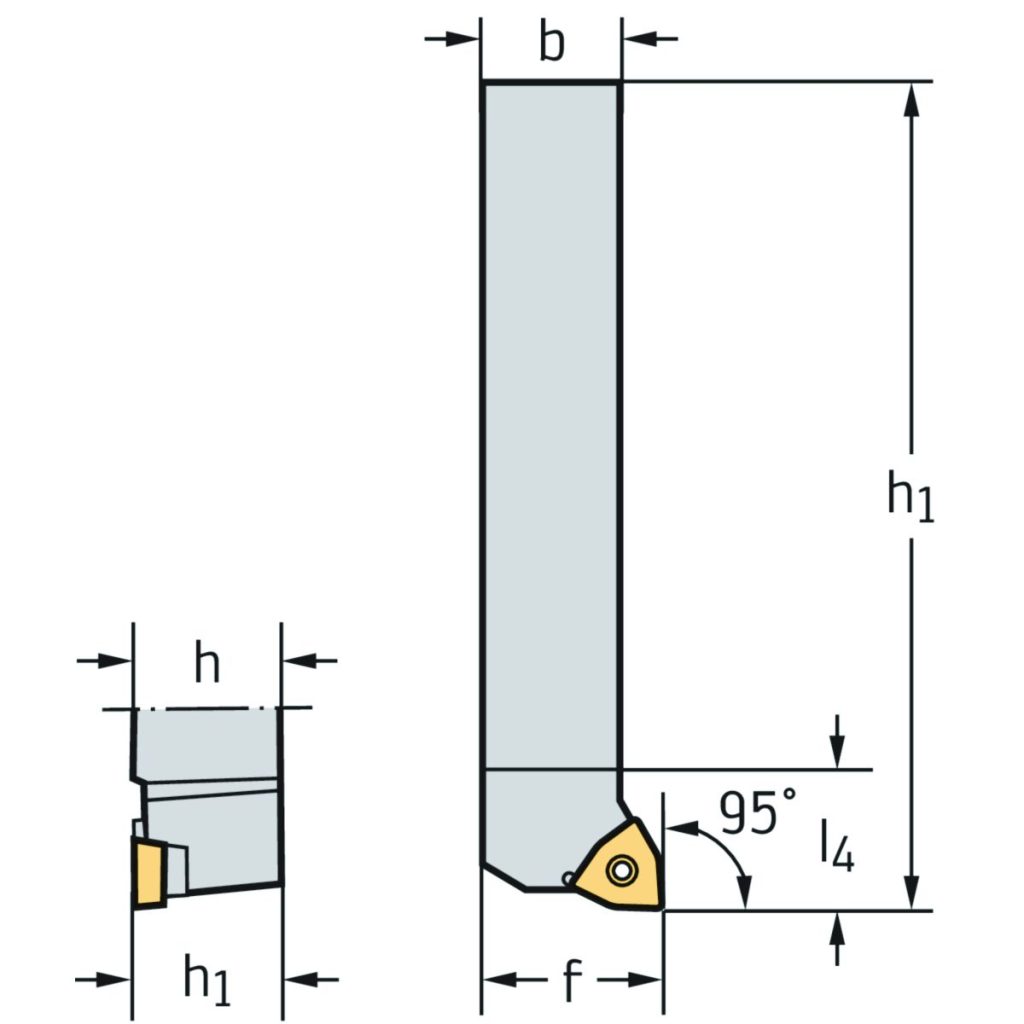

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 25 | mm |
| γ | Unghi de degajare ortogonal | 0 | ° |
| h = h<sub>1</sub> | Înălțimea cozii | 25 | mm |
| λ<sub>s</sub> | Unghi de înclinare | 0 | ° |
| l<sub>1</sub> | Lungimea totală | 150 | mm |
| l<sub>4</sub> | Lungime în consolă | 17 | mm |
| Codificare | Codificare sculă | SWLCR2525M06 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 6 | |
| Tip | Plăcuțe amovibile posibile | WC .. 06T3 .. | |
| f | Lățimea funcțională | 32 | mm |
