- Caracteristici tehnice
- Descriere
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| s | Lățime de așchiere | 2 | mm |
| f | Rata de avans | 0.04–0.12 mm | |
| Codificare | Denumire | SX-2E200N02-CK8 WK1 | |
| r | Rază | 0,2 | mm |
| STol | Toleranță lățime plăcuță | ±0.02 | |
| lTol | Toleranță lungime | ±0.05 |
Descriere

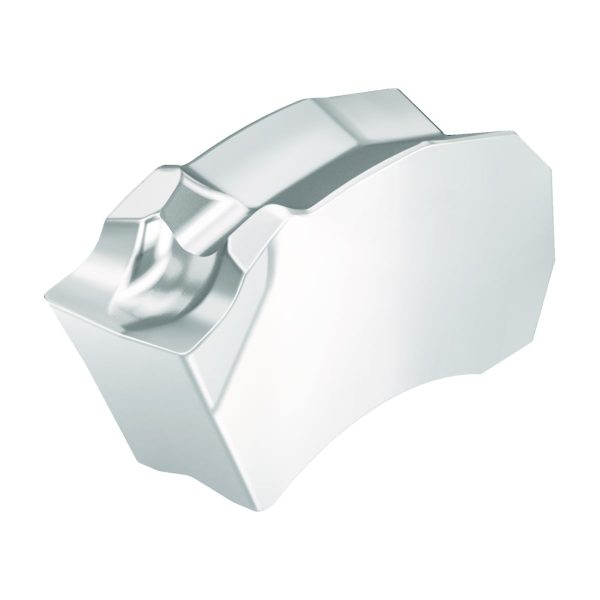

Canelare și debitare – plăcuțe amovibile SX …-CK8 • Neutru • WK1 • s=2mm • r=0,2mm
Domenii de utilizare
Prelucrarea ISO N
Avantajele Dvs.
Control excelent al așchiilor la fiecare prelucrare
Informații suplimentare
| Greutate | 0,027 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | 2 | mm |
A2 | Lățimea plăcuței, dimensiune nominală | 2 | mm |
A8 | Adâncime profil | 10 | mm |
BLD | Identificator imagine | 0,2 | |
C5 | Rază la colț dreapta | 0,2 | mm |
C6 | Rază la colț stânga | 0,2 | mm |
D75 | Masă (greutate) | 0,003 | kg |
E1 | Unghi de așezare normal, muchie principală | 23 | ° |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | N | |
E9 | Spărgător de așchii, denumirea producătorului | CK8 | |
F2 | Număr de muchii așchietoare | ||
G2 | Lungime plăcuțe amovibile | 12,3 | mm |
G2 | Lățimea plăcuței așchietoare | 1,7 | mm |
G4 | Grosimea plăcuței așchietoare | 6,31 | mm |
G5 | Tip de fixare | 7 | |
G7 | Înălțime muchie așchietoare | 5,1 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H3 | Denumire sort de la producător | WK1 | |
H5 | Acoperire/suprafață | unbeschichtet | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | SX-2E200N02-CK8 WK1 | |
J22 | Codificare produs | 199 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$SX0020007$$E$$$ | |
J8 | Procedee de prelucrare | DEA | |
NSM | Număr standard caracteristică | DIN4000-77 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 23 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | CK8 | |
CDX | Adâncime de așchiere | 10 | mm |
CEDC | Număr de muchii așchietoare | 1 | |
CNC | Corner count | 1 | |
COATING | Acoperire/suprafață | unbeschichtet | |
CW | Lățimea plăcuței, dimensiune nominală | 2 | mm |
GRADE | Denumire sort de la producător | WK1 | |
GRDPRIO | Codificare standard sort, utilizare principală | ||
HAND | Execuție plăcuță așchietoare | N | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$SX0020007$$E$$$ | |
INSL | Lungime plăcuțe amovibile | 12,3 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
PFS | Formă profil | 1 | |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,2 | mm |
REL | Rază la colț stânga | 0,2 | mm |
RER | Rază la colț dreapta | 0,2 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 5,1 | mm |
S1 | Grosimea plăcuței așchietoare | 6,31 | mm |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | SX-E-CK8 | |
WT | Masă (greutate) | 0,003 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
