| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| s | Lățime de așchiere | 2 | mm |
| f | Rata de avans | 0.04–0.10 mm | |
| Codificare | Denumire | SX-2E200R6-CF5 WSM33G | |
| κ | Unghi de atac | 6.00000000000000 | |
| r | Rază | 0,2 | mm |
| STol | Toleranță lățime plăcuță | ±0.05 | |
| lTol | Toleranță lungime | ±0.10 |
Descriere

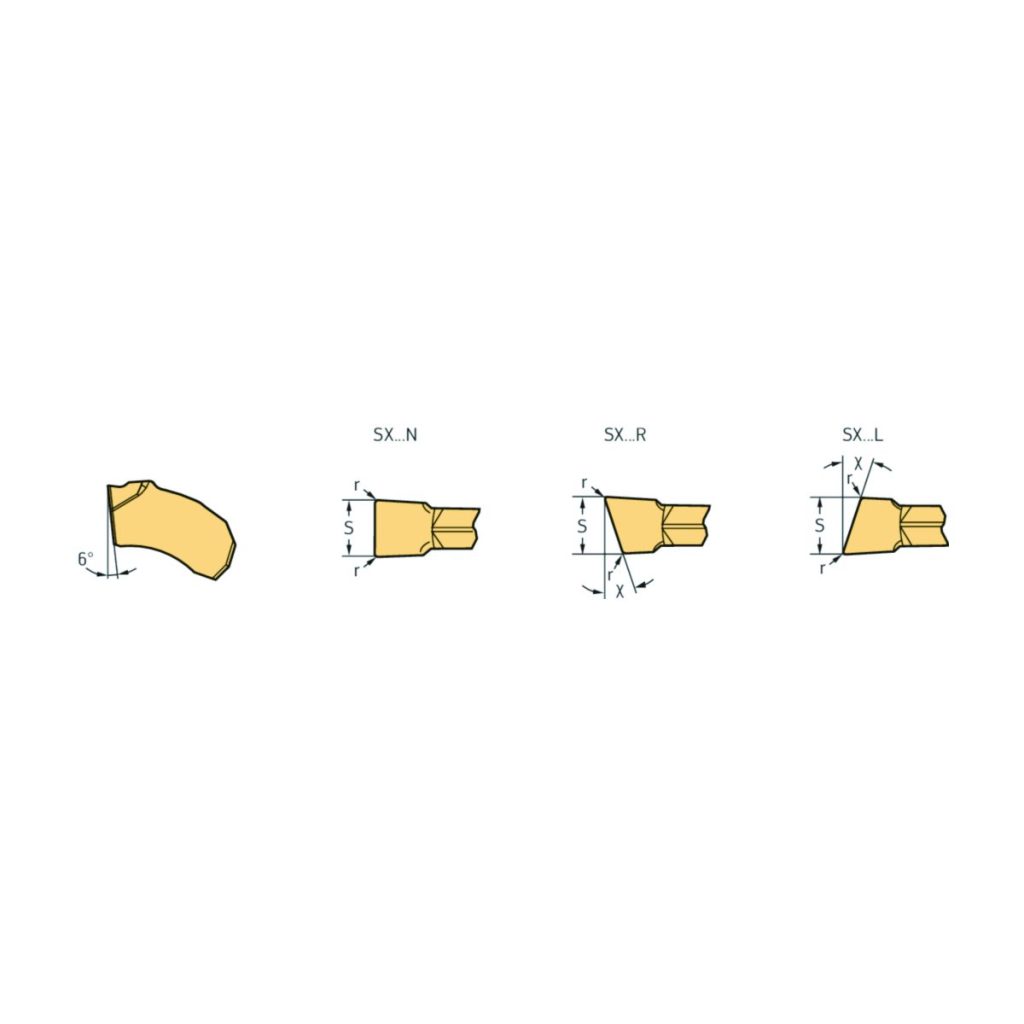

Canelare și debitare – plăcuțe amovibile SX …-CF5 • Dreapta • WSM33G • Tiger·tec® Gold • s=2mm • r=0,2mm
Domenii de utilizare
Avansuri mici până la medii
Pentru materiale cu așchii lungi
Plăcuțe
Muchie așchietoare pe dreapta pentru debitare
Avantajele Dvs.
Așchiere lină și control perfect al așchiilor chiar și în cazul materialelor dificile
Informații suplimentare
| Greutate | 0,026 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Domeniu de utilizare | |
| Formă profil_A1 | |
| Adâncime profil_A8 | |
| Rază la colț dreapta_RER | |
| Lățimea plăcuței, dime_A2 | |
| Denumire sort de la pr_H3 | |
| Tip unealtă | |
| group_name_2 | |
| group_name_7 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | 2 | mm |
A2 | Lățimea plăcuței, dimensiune nominală | 2 | mm |
A8 | Adâncime profil | 10 | mm |
B1 | Unghi muchie așchietoare principală dreapta | 2 | ° |
BLD | Identificator imagine | 2 | |
C5 | Rază la colț dreapta | 0,2 | mm |
C6 | Rază la colț stânga | 0,2 | mm |
D75 | Masă (greutate) | 0,002 | kg |
E1 | Unghi de așezare normal, muchie principală | 23 | ° |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | R | |
E9 | Spărgător de așchii, denumirea producătorului | ||
G1 | Număr de muchii așchietoare | 1 | |
G1 | Lungime plăcuțe amovibile | 12,7 | mm |
G4 | Grosimea plăcuței așchietoare | 6,29 | mm |
G5 | Tip de fixare | 7 | |
G7 | Înălțime muchie așchietoare | 4,63 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H3 | Denumire sort de la producător | WSM33G | |
H5 | Acoperire/suprafață | TiAlN/TiSiN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | SX-2E200R6-CF5 WSM33G | |
J22 | Codificare produs | 199 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$SX0020007$$E$$$ | |
J8 | Procedee de prelucrare | DEA | |
NSM | Număr standard caracteristică | DIN4000-77 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 23 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | CF5 | |
CDX | Adâncime de așchiere | 10 | mm |
CEDC | Număr de muchii așchietoare | 1 | |
CNC | Corner count | 1 | |
COATING | Acoperire/suprafață | TiAlN/TiSiN | |
CW | Lățimea plăcuței, dimensiune nominală | 2 | mm |
GRADE | Denumire sort de la producător | WSM33G | |
GRDPRIO | Codificare standard sort, utilizare principală | ||
HAND | Execuție plăcuță așchietoare | R | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$SX0020007$$E$$$ | |
INSL | Lungime plăcuțe amovibile | 12,7 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 84 | ° |
PFS | Formă profil | 2 | |
PHI | Phi | 0 | ° |
PSIRR | Unghi muchie așchietoare principală dreapta | 6 | ° |
RE | Rază la colț | 0,2 | mm |
REL | Rază la colț stânga | 0,2 | mm |
RER | Rază la colț dreapta | 0,2 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,63 | mm |
S1 | Grosimea plăcuței așchietoare | 6,29 | mm |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | SX-E-R-CF5 | |
WT | Masă (greutate) | 0,002 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
