- Caracteristici tehnice
- Descriere
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| s | Lățime de așchiere | 3 | mm |
| f | Rata de avans | 0.08–0.17 mm | |
| Codificare | Denumire | SX-3E300L6-CF5 WSM43G | |
| κ | Unghi de atac | 6.00000000000000 | |
| r | Rază | 0,2 | mm |
| STol | Toleranță lățime plăcuță | ±0.05 | |
| lTol | Toleranță lungime | ±0.10 |
Descriere

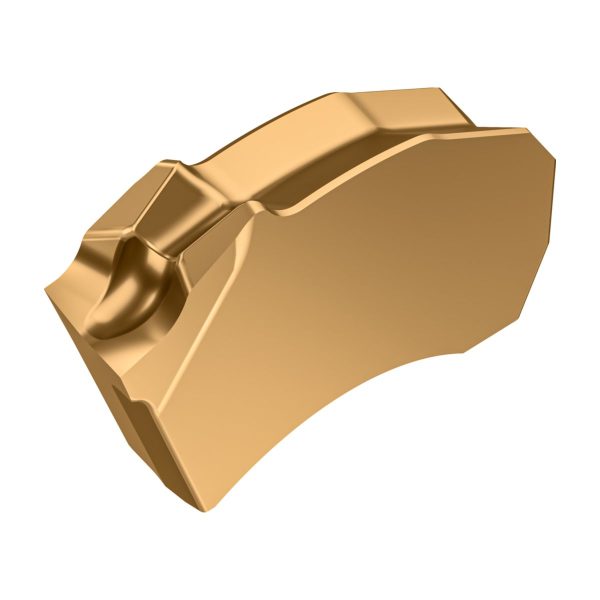

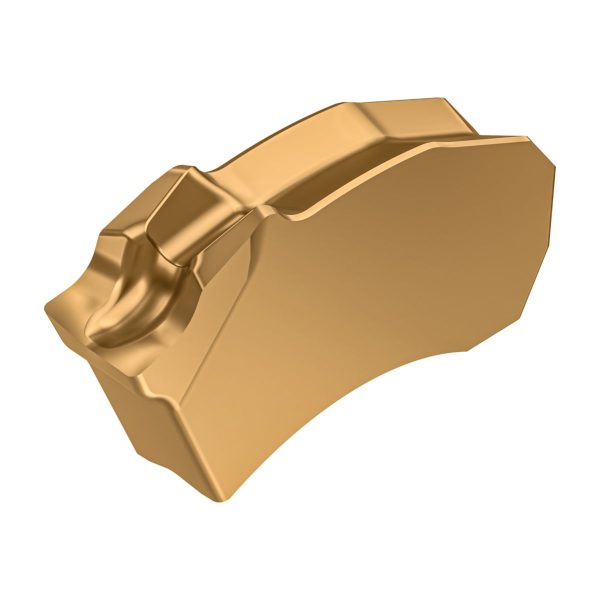

Canelare și debitare – plăcuțe amovibile SX …-CF5 • Stânga • WSM43G • Tiger·tec® Gold • s=3mm • r=0,2mm
Domenii de utilizare
Avansuri mici până la medii
Pentru materiale cu așchii lungi
Plăcuțe
Muchie așchietoare pe stânga pentru debitare
Avantajele Dvs.
Așchiere lină și control perfect al așchiilor chiar și în cazul materialelor dificile
Informații suplimentare
| Greutate | 0,030 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | 3 | mm |
A2 | Lățimea plăcuței, dimensiune nominală | 3 | mm |
B2 | Unghi muchie așchietoare principală stânga | 6 | ° |
BLD | Identificator imagine | 0,2 | |
C5 | Rază la colț dreapta | 0,2 | mm |
C6 | Rază la colț stânga | 0,2 | mm |
D75 | Masă (greutate) | 0,003 | kg |
E1 | Unghi de așezare normal, muchie principală | 23 | ° |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | L | |
E9 | Spărgător de așchii, denumirea producătorului | CF5 | |
F2 | Număr de muchii așchietoare | ||
G2 | Lungime plăcuțe amovibile | 12,7 | mm |
G2 | Lățimea plăcuței așchietoare | 2,6 | mm |
G4 | Grosimea plăcuței așchietoare | 6,63 | mm |
G5 | Tip de fixare | 7 | |
G7 | Înălțime muchie așchietoare | 4,72 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H3 | Denumire sort de la producător | WSM43G | |
H5 | Acoperire/suprafață | TiAlN/TiSiN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | SX-3E300L6-CF5 WSM43G | |
J22 | Codificare produs | 199 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$SX0030007$$E$$$ | |
J8 | Procedee de prelucrare | DEA | |
NSM | Număr standard caracteristică | DIN4000-77 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 23 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | CF5 | |
CEDC | Număr de muchii așchietoare | 1 | |
CNC | Corner count | 1 | |
COATING | Acoperire/suprafață | TiAlN/TiSiN | |
CW | Lățimea plăcuței, dimensiune nominală | 3 | mm |
GRADE | Denumire sort de la producător | WSM43G | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | ||
IIC | Codare loc de separare plăcuță amovibilă | WR$$SX0030007$$E$$$ | |
INSL | Lungime plăcuțe amovibile | 12,7 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 84 | ° |
PFS | Formă profil | 2 | |
PHI | Phi | 0 | ° |
PSIRL | Unghi muchie așchietoare principală stânga | 6 | ° |
RE | Rază la colț | 0,2 | mm |
REL | Rază la colț stânga | 0,2 | mm |
RER | Rază la colț dreapta | 0,2 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,72 | mm |
S1 | Grosimea plăcuței așchietoare | 6,63 | mm |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | SX-E-L-CF5 | |
WT | Masă (greutate) | 0,003 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
