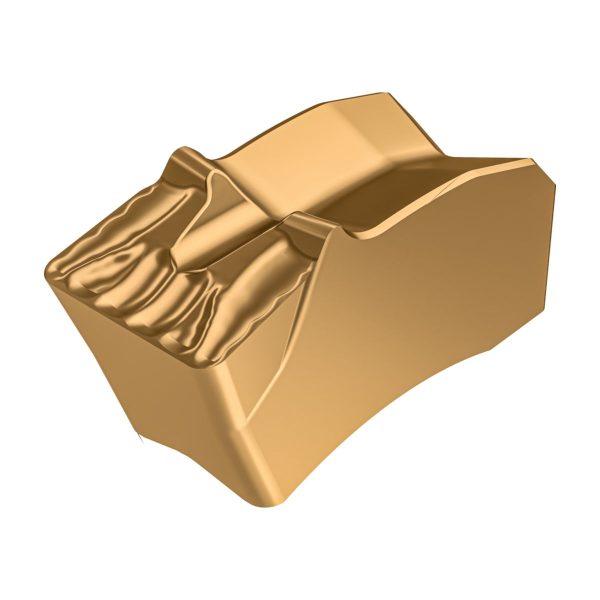

Canelare și strunjire de canelare – plăcuțe amovibile – SX-8E800N08-UF4 WKP23G
173,97 lei fără TVA - 210,50 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
173,97 lei
Preț/set RON
1.739,70 lei
Preț/bucată EUR
32,50 €
Preț/set EUR
325,00 €
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | 8 | mm |
A2 | Lățimea plăcuței, dimensiune nominală | 8 | mm |
BLD | Identificator imagine | 1 | |
C5 | Rază la colț dreapta | 0,8 | mm |
C6 | Rază la colț stânga | 0,8 | mm |
D75 | Masă (greutate) | 0,009 | kg |
E1 | Unghi de așezare normal, muchie principală | 23 | ° |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | N | |
E9 | Spărgător de așchii, denumirea producătorului | UF4 | |
F2 | Număr de muchii așchietoare | ||
G4 | Lungime plăcuțe amovibile | 17,4 | mm |
G4 | Grosimea plăcuței așchietoare | 9,89 | mm |
G5 | Tip de fixare | 7 | |
G7 | Înălțime muchie așchietoare | 8,1 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H3 | Denumire sort de la producător | WKP23G | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | SX-8E800N08-UF4 WKP23G | |
J22 | Codificare produs | 6301 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$SX0080007$$E$$$ | |
J8 | Procedee de prelucrare | DSS | |
NSM | Număr standard caracteristică | DIN4000-77 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 23 | ° |
APMX | Lungimea muchiei așchietoare, max. | 4 | mm |
CBMD | Spărgător de așchii, denumirea producătorului | UF4 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Număr de muchii așchietoare | 1 | |
CNC | Corner count | 1 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
CW | Lățimea plăcuței, dimensiune nominală | 8 | mm |
DAXN | Diametru axial de canelare, minim | mm | mm |
GRADE | Denumire sort de la producător | WKP23G | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$SX0080007$$E$$$ | |
INSL | Lungime plăcuțe amovibile | 17,4 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
PFS | Formă profil | 1 | |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,8 | mm |
REL | Rază la colț stânga | 0,8 | mm |
RER | Rază la colț dreapta | 0,8 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 8,1 | mm |
S1 | Grosimea plăcuței așchietoare | 9,89 | mm |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | SX-E-UF4 | |
WT | Masă (greutate) | 0,009 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Canelare și strunjire de canelare – plăcuțe amovibile SX …-UF4 • Neutru • WKP23G • Tiger·tec® Gold • s=8mm • r=0,8mm
Domenii de utilizare
Toate operațiile de canelare
Avansuri medii până la înalte
Avantajele Dvs.
Spărgător de așchii universal, potrivit pentru toate prelucrările
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| s | Lățime de așchiere | 8 | mm |
| f | Rata de avans | 0.18–0.55 mm | |
| l | Lungimea muchiei așchietoare | 17,4 | mm |
| Codificare | Denumire | SX-8E800N08-UF4 WKP23G | |
| r | Rază | 0,8 | mm |
| S<sub>Tol</sub> | Toleranță lățime plăcuță | ±0.05 | |
| l<sub>Tol</sub> | Toleranță lungime | ±0.10 |
