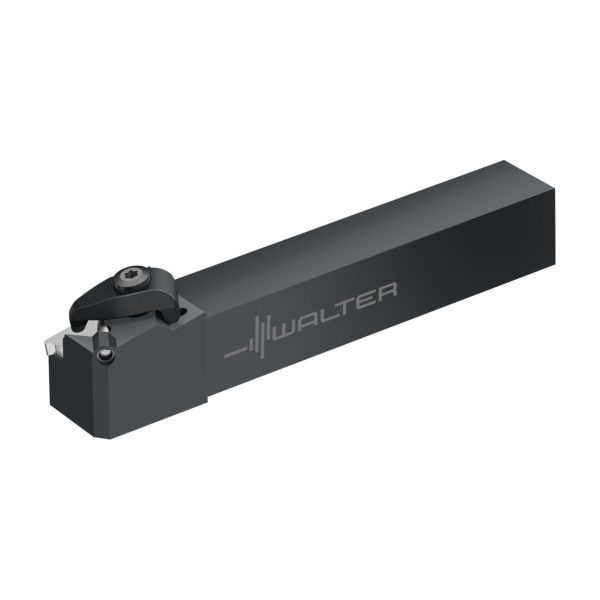

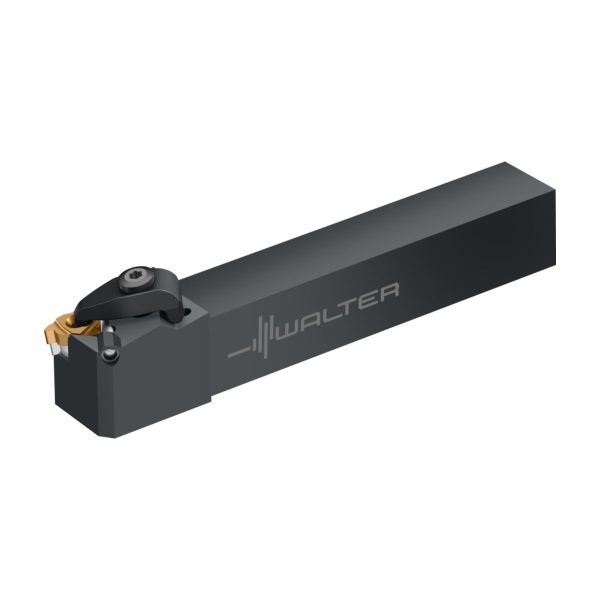

Sculă cu coadă – filet exterior – T1011.12L-TS16-S

Sculă cu coadă – filet exterior T1011-2525R-TS22-S-T1011-2525R-TS22-S-4063466363405 Sculă cu coadă – filet exterior – T1011.10R-TS16-S
Sculă cu coadă – filet exterior T1011-2525R-TS22-S-T1011-2525R-TS22-S-4063466363405 Sculă cu coadă – filet exterior – T1011-1616R-TS16-S

867,19 lei fără TVA - 1.049,30 lei cu TVA

Numărul articolului: 8643251Familie produs: T1011 SKU: T1011.12L-TS16-S EAN: 4063466363849 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,000 kg
Domeniu de utilizare

Lăţime funcţională

Înălțime de funcționare

Lungime în consolă

Tip unealtă

group_name_2

Filetare prin strunjire
DenumireDescriereValoareUnitate
A2
Lățime funcțională127mm
A3
Lungime funcțională127mm
A4
Înălțime de funcționare19,05mm
B1
Lungime cap127mm
B3
Lungime în consolă127mm
B5
Cantitate rezerve de reascuțire127mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii19,05mm
C5
Lățimea cozii19,05mm
D7
Masă (greutate)0,379kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
F1
Sensul de așchiereL
F2
Formă suportG
F3
Tip de utilizare0
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolT1011.12L-TS16-S
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$NTSE16**2L*****
J42
Codificare plăcuță amovibilăTS16-ER1.5ISO
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDGA
LPR
Lungime în consolă127mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire127mm
DenumireDescriereValoareUnitate
ALP
Clearance angle axial10°
B
Lățimea cozii19,05mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01B1212$$$$
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii1212
DHD
Tip de utilizare0
FMT
Form type machine sideEXT
H
Înălțimea cozii19,05mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare19,05mm
IIC
Codare loc de separare plăcuță amovibilăWR$$NTSE16**2L*****
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională127mm
LH
Lungime cap22,86mm
LPR
Lungime în consolă127mm
MIID
Codificare plăcuță amovibilăTS16-ER1.5ISO
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire127mm
PHI
Phi-90°
RHO
Rho-1°
SC
Insert shape codeT
SSC
Insert seat size code16
THDH
Thread handRH
TSYC
Identificator imagineT1011-08-20-L-TS-INCH-S
WT
Masă (greutate)0,379kg
XYWD
xyw plane distance-127mm
XZWD
xzw plane distance19,05mm
YZWD
yzw plane distance19,05mm

Descriere

Sculă cu coadă – filet exterior T1011…-S • inch • Coadă cu secțiune pătrată • Stânga • 19x19mm • NT .. SE16 ..

Descriere unealtă

Variantă cu coadă pătrată f = b (strunguri automate)
T1011 Scule pentru filetare externă cu prindere cu gheară
Fixare rigidă și sistem cu știft din carbură metalică pentru precizie înaltă a filetului
Unghi de înclinare standard de 1°

Domenii de utilizare

Filet exterior
Filete cu profil complet: ISO, UN și UNJ
Filete cu profil complet pentru țevi și fitinguri: W, BSPT, NPT/NPTF, RD
Filete cu profil complet de transmitere a mișcării: TR, ACME, BUTT
Filet cu profil parțial: 55° și 60° profil V

Avantajele Dvs.

Calitate excelentă a filetului datorită plăcuței amovibile rectificate cu precizie
Stabilitate ridicată și fiabilitate a procesului datorită fixării știftului din carbură în scaunul plăcuței
Foarte bună rupere a așchiilor
Productivitate și durată de viață maxime datorită plăcuțelor cu mai mulți dinți și calității Tiger-tec® Gold
Durata de viață maximă a sculei datorită sistemului stabil de plăcuțe indexabile

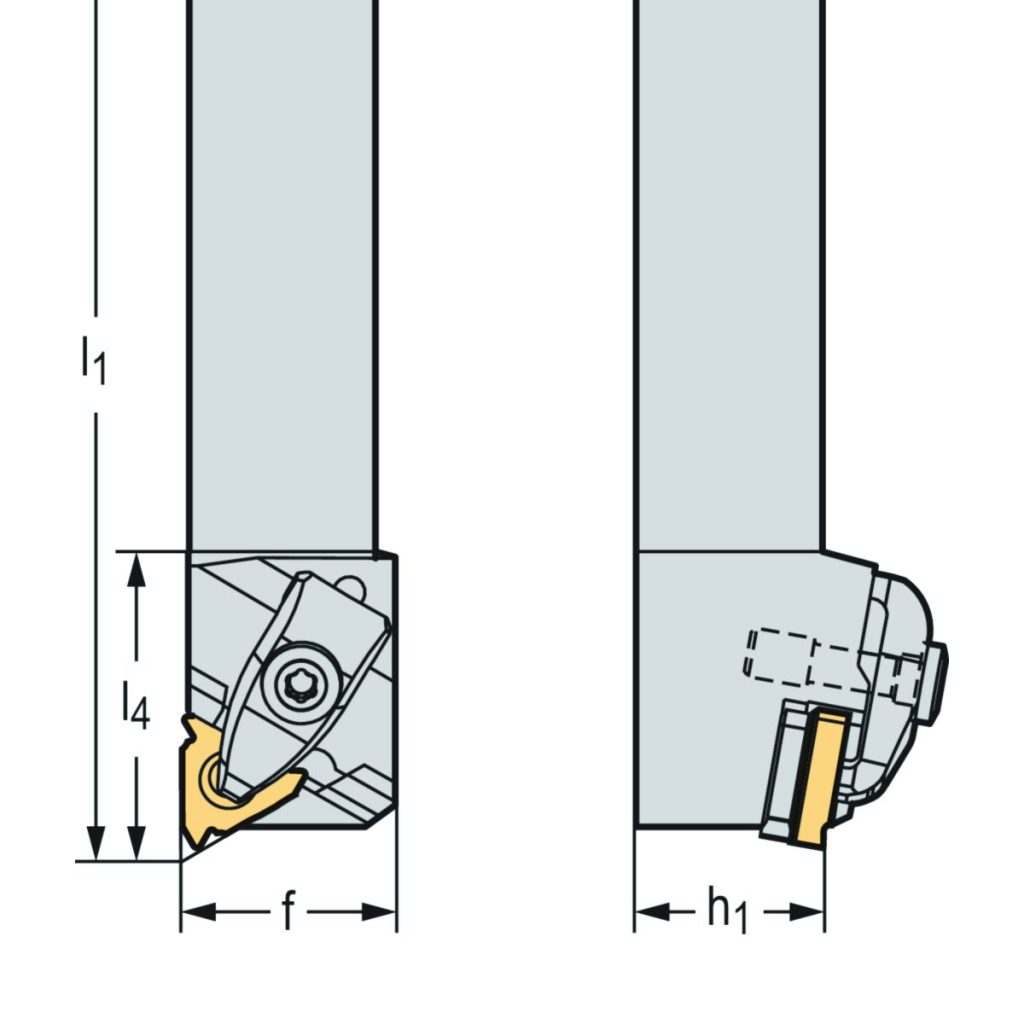

DenumireDescriereValoareUnitate
bLățimea cozii0,75inch
h = h<sub>1</sub>Înălțimea cozii0,75inch
Mărimea plăcuțeiMărimea plăcuței16
l<sub>1</sub>Lungimea totală5inch
l<sub>4</sub>Lungimea funcțională0,9inch
CodificareCodificare sculăT1011.12L-TS16-S
TipPlăcuțe amovibile posibileTS16-E
fLățimea funcțională0,75inch
