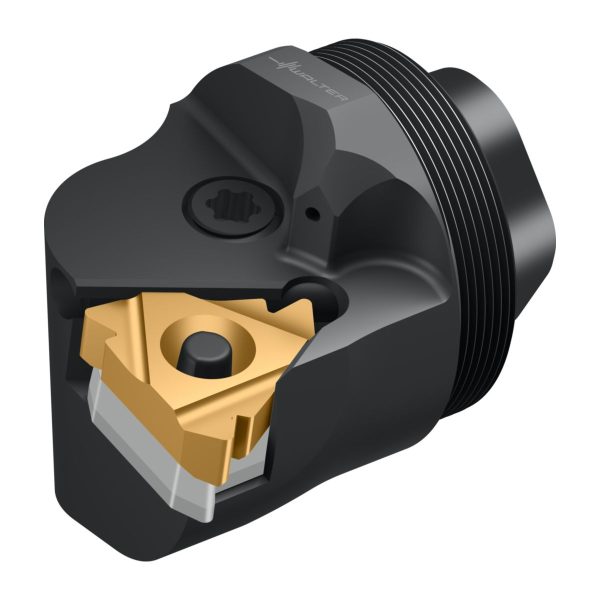

Cap de interschimbabil – filet interior – T1820-Q25R-16I-P
2.633,68 lei fără TVA - 3.186,75 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,092 kg |
|---|---|
| Dimensiuni | 90 × 50 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Lungime în consolă | |
| Tip unealtă | |
| group_name_2 | Filetare prin strunjire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 25 | mm |
A3 | Lungime funcțională | 25 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A6 | Diametrul minim al găurii | 30,5 | mm |
B3 | Lungime în consolă | 30,5 | mm |
B5 | Cantitate rezerve de reascuțire | 30,5 | mm |
BLD | Identificator imagine | 11 | |
C11 | Coadă, pe partea mașinii | SGL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
E1 | Masă (greutate) | 0,092 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | S | |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F3 | Tip de utilizare | 0 | |
F5 | Tip de fixare plăcuță amovibilă | P | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 7 | |
J1 | Standard | - | |
J21 | Număr articol | T1820-Q25R-16I-P | |
J3 | Siglă companie | W | |
J42 | Codificare plăcuță amovibilă | NTS-I-16 | |
J6 | Codare loc de separare pe partea mașinii | SGL01A0250$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DGI |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
ALP | Clearance angle axial | 14 | ° |
BD | Diametrul corpului | 25 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SGL01A0250$$$$ | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 150 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 7 | |
CZCMS | Mărime adaptor, pe partea mașinii | 250 | |
DHD | Tip de utilizare | 0 | |
DMIN | Diametrul minim al găurii | 29 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 0 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$NTSI16**3R***** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 25 | mm |
LPR | Lungime în consolă | 30,5 | mm |
MIID | Codificare plăcuță amovibilă | NTS-I-16 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 30,5 | mm |
PHI | Phi | -90 | ° |
RHO | Rho | 1 | ° |
SC | Insert shape code | T | |
SSC | Insert seat size code | 16 | |
THDH | Thread hand | RH | |
TSYC | Identificator imagine | T1820-QUADFIT-R-P | |
WF | Lățime funcțională | 16,3 | mm |
WT | Masă (greutate) | 0,092 | kg |
XYWD | xyw plane distance | -25 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -16,3 | mm |
Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C5-Q25-180SKU: A3000-C5-Q25-18011.005,77 lei fără TVA - 13.316,98 lei cu TVA- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q25-230SKU: A3000-C6-Q25-23016.829,83 lei fără TVA - 20.364,09 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q25-180SKU: A3000-C6-Q25-18012.622,37 lei fără TVA - 15.273,07 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C4-Q25-130SKU: A3000-C4-Q25-1306.643,07 lei fără TVA - 8.038,11 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C4-Q25-180SKU: A3000-C4-Q25-1809.961,93 lei fără TVA - 12.053,94 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C6-Q25-130SKU: A3000-C6-Q25-1308.414,92 lei fără TVA - 10.182,05 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C5-Q25-130SKU: A3000-C5-Q25-1307.338,96 lei fără TVA - 8.880,14 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – A3000-C5-Q25-230SKU: A3000-C5-Q25-23014.677,93 lei fără TVA - 17.760,30 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.16-Q25-133SKU: A3000.16-Q25-1336.327,25 lei fără TVA - 7.655,97 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-25-Q25-180SKU: A3000-25-Q25-1809.490,87 lei fără TVA - 11.483,95 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-25-Q25-230-CSSKU: A3000-25-Q25-230-CS13.858,92 lei fără TVA - 16.769,29 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.16-Q25-235-CSSKU: A3000.16-Q25-235-CS13.858,92 lei fără TVA - 16.769,29 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000-25-Q25-130SKU: A3000-25-Q25-1306.327,25 lei fără TVA - 7.655,97 lei cu TVA
- Adaptor coadă cilindrică – Vibrații amortizate – A3000.16-Q25-184SKU: A3000.16-Q25-1849.490,87 lei fără TVA - 11.483,95 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H63T-Q25-130SKU: A3000-H63T-Q25-1308.414,92 lei fără TVA - 10.182,05 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H63T-Q25-180SKU: A3000-H63T-Q25-18012.622,37 lei fără TVA - 15.273,07 lei cu TVA
- Adaptor tip de prindere HSK-T – Vibrații amortizate – A3000-H63T-Q25-230SKU: A3000-H63T-Q25-23016.829,83 lei fără TVA - 20.364,09 lei cu TVA
- Şaibă – GXA16-98SKU: GXA16-98147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-99SKU: GXA16-99147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-0SKU: GXA16-0147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-2SKU: GXA16-2147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-3SKU: GXA16-3147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-4SKU: GXA16-4147,21 lei fără TVA - 178,12 lei cu TVA
- Şaibă – GXA16-1SKU: GXA16-1147,21 lei fără TVA - 178,12 lei cu TVA
- Şuruburi cu cap – FS2615SKU: FS261524,30 lei fără TVA - 29,40 lei cu TVA
- Ştifturi – RS123SKU: RS12324,73 lei fără TVA - 29,92 lei cu TVA
- Cheie – FS1465SKU: FS146554,39 lei fără TVA - 65,81 lei cu TVA
- Bridă – KN129SKU: KN129101,92 lei fără TVA - 123,32 lei cu TVA
Descriere
Cap de interschimbabil – filet interior T1820-Q…-P • Walter NTS • metric • QuadFit • Dreapta • 25mm • NT .. SI16 .. • Răcire de precizie
Descriere unealtă
Răcire pe interior pentru toate sculele
O singură piuliță pentru fixarea capului interschimbabil
Suprafață de aliniere pentru reglarea înălțimii vârfului
Cap cu schimbare rapidă QuadFit pentru filetarea la strung cu răcire de precizie T1820-P
Domenii de utilizare
Filet interior
Pentru bare de strunjire Accure·tec A3000 cu tehnologie patentată de amortizare a vibrațiilor
Utilizabilă până la o presiune maximă de 150 de bari a lichidului de răcire
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire
Creșterea durabilității cu 30–150% datorită răcirii optime
Așchii scurte datorită răcirii de precizie
Schimbarea rapidă și precisă a sculei (±0,002 mm)
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | Q25 | |
| D<sub>min</sub> | Diametrul minim al burghiului | 29 | mm |
| Mărimea plăcuței | Mărimea plăcuței | 16 | |
| l<sub>4</sub> | Lungimea funcțională | 25 | mm |
| Codificare | Codificare sculă | T1820-Q25R-16I-P | |
| β | Beta | 1 | ° |
| Tip | Plăcuțe amovibile posibile | TS16-I | |
| f | Lățimea funcțională | 16,3 | mm |
