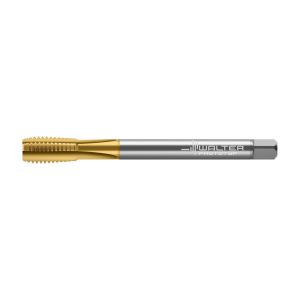

Tarozi din HSS-E pentru mașini - TC130-M36-L1-WY80AA - imagine 3

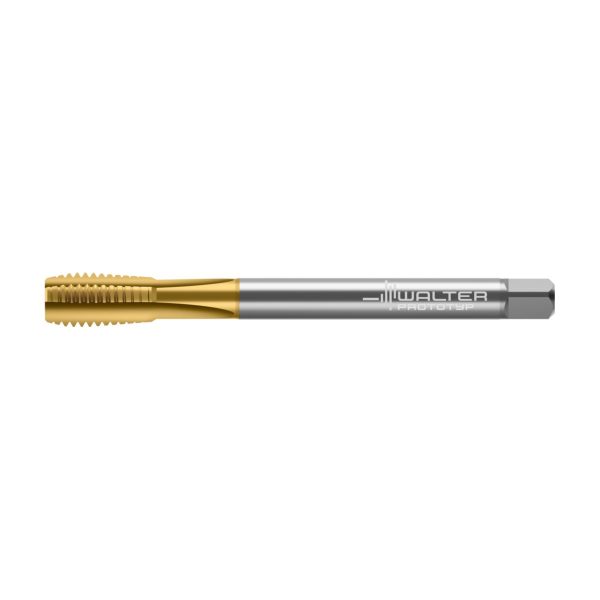

Tarozi din HSS-E pentru mașini – TC130-M36-L1-WY80AA

Tarozi din HSS-E pentru mașini TC130-M30-L1-WY80AA-TC130-M30-L1-WY80AA-4063464421862 Tarozi din HSS-E pentru mașini – TC130-M27-L1-WY80AA
Tarozi din HSS-E pentru mașini TC130-M30-L1-WY80AA-TC130-M30-L1-WY80AA-4063464421862 Tarozi din HSS-E pentru mașini – TC130-M24-L1-WY80AA

3.308,15 lei fără TVA - 4.002,86 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8237466Familie produs: TC130 SKU: TC130-M36-L1-WY80AA EAN: 4063464421879 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,895 kg
Dimensiuni 220 × 54 mm
Domeniu de utilizare

Aplicație principală

,

Tip de filet

Codificare filet, exterior

Lungime gaură de fixare

Tip unealtă

Aplicație secundară

,

group_name_2

Tarodare
group_name_7

Tarozi de maşini din HSS-E (-PM) ISO2/6H
DenumireDescriereValoareUnitate
A1
Tip de filet36mm
A21
Diametrul nominal al filetului, metric36mm
A25
Codificare filet, exteriorM 36
A3
Pasul filetului6HXmm
A5
Clasă de toleranță a filetului6HX
A6
Diametru con de atac31,8mm
A9
Diametrul gâtului27,7mm
B1
Lungimea filetului48mm
B3
Cantitate rezerve de reascuțire200mm
B4
Lungimea conului de atac11,2mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașinii
C14
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii280
C3
Diametru de prindere, pe partea mașinii28mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă45mm
D1
Număr de muchii așchietoare5
D2
Sens eliceN
D3
Unghiul elicei0°
D7
Masă (greutate)0,869kg
F1
Sensul de așchiereR
G21
Tipul de sculă1
G3
Formă de con de atacC
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire1
H3
Denumire sort de la producătorWY80AA
H4
Execuția sculeiS
H5
Acoperire/suprafațăTIN
J1
StandardDIN 376
J21
Număr articolTC130-M36-L1-WY80AA
J22
Codificare produs8051
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL21G2800h$09
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă131mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21G2800h$09
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăTIN
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii280
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei0°
FHH
Sens eliceN
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral3°
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorWY80AA
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională200mm
LS
Lungime coadă45mm
LSC
Lungime gaură de fixare69mm
LU
Lungime utilă131mm
NOF
Număr de muchii așchietoare5
OAL
Cantitate rezerve de reascuțire200mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN 376
TCTR
Clasă de toleranță a filetului6HX
TD
Diametrul nominal al filetului, metric36mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetM
THL
Lungimea filetului48mm
THSTS
Thread starts1
TP
Pasul filetului4mm
TSYC
Identificator imagineTC130-M-L1
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio3,5
WT
Masă (greutate)0,869kg
XYWD
xyw plane distance-200mm
YZWD
yzw plane distance0mm

Descriere

Tarozi din HSS-E pentru mașini TC130 • Supreme • ≤3,5xD • M/6HX • DIN 376 • neutral (straight) flute 0° • adecvat pentru găuri înfundate • WY80AA • M 36 • P=4mm

Descriere unealtă

Tarod din HSS-E cu răcire interioară axială
Toleranță 6HX

Domenii de utilizare

Filetare în gaură înfundată până la 3,5 × DN
Adecvat pentru materialele ISO P și K
Domenii de utilizare: industria constructoare de mașini și industria energetică (de exemplu, turbine eoliene)

Avantajele Dvs.

Durabilitate și fiabilitate ridicate
Avantaj competitiv datorită geometriei noi, în curs de brevetare
Ideal pentru contururi de interferență sau filetări adânci
Cea mai înaltă calitate a filetului datorită acoperirii inovatoare

Grade

WY80AA (HSS-E + TiN)
WY80EH (HSS-E + Auros)

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare28mm
l<sub>1</sub>Lungimea funcțională200mm
l<sub>9</sub>lungime pătrat de antrenare25mm
l<sub>3</sub>Lungime utilă131mm
NNumărul de canale5
CodificareCodificare sculăTC130-M36-L1-WY80AA
D<sub>N</sub>Dimensiunea filetuluiM 36
L<sub>c</sub>Lungimea firului48mm
PPasul filetului4mm
