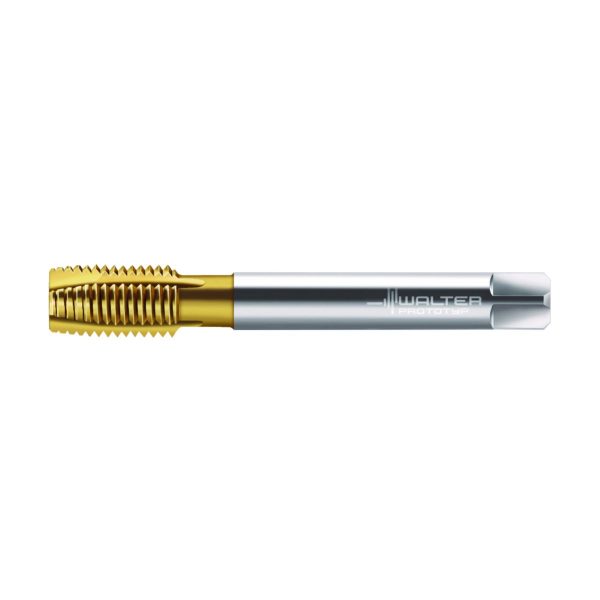

Tarozi din HSS-E pentru mașini – TC216.UNC3/4-L0-WY80AA
434,13 lei fără TVA - 525,30 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,170 kg |
|---|---|
| Dimensiuni | 130 × 25 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip de filet | |
| Lungime utilă | |
| Diametrul nominal al filetului, inch | |
| Tip unealtă | |
| group_name_2 | Tarodare |
| group_name_7 | Tarozi de maşini din HSS-E (-PM) UNC/2B |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Tip de filet | 19,05 | mm |
A21 | Diametrul nominal al filetului, metric | 19,05 | mm |
A22 | Diametrul nominal al filetului, inch | 0,75 | inch |
A24 | Diametru nominal filet (ca valoare fracțională) | UNC 3/4-10 | inch |
A25 | Codificare filet, exterior | UNC 3/4-10 | |
A4 | Număr de spire de filet per inch | 10 | |
A5 | Clasă de toleranță a filetului | 2B | |
A6 | Diametru con de atac | 16,38 | mm |
A9 | Diametrul gâtului | 14,69 | mm |
B1 | Lungimea filetului | 30 | mm |
B3 | Cantitate rezerve de reascuțire | 125 | mm |
B4 | Lungimea conului de atac | mm | mm |
BLD | Lungimea canalului de prindere | 54 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 21 | |
C14 | Variantă de adaptor, pe partea mașinii | 2 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 590 | |
C3 | Diametru de prindere, pe partea mașinii | 14,986 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 90 | mm |
D1 | Număr de muchii așchietoare | 4 | |
D2 | Sens elice | N | |
D3 | Unghiul elicei | 0 | ° |
D7 | Masă (greutate) | 0,17 | kg |
F1 | Sensul de așchiere | R | |
G21 | Tipul de sculă | 1 | |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | WY80AA | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | TIN | |
J1 | Standard | DIN/ANSI | |
J21 | Număr articol | TC216.UNC3/4-L0-WY80AA | |
J22 | Codificare produs | 277 | |
J3 | Codificare produs | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL21R5900h$09 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | EGI | |
NSM | Număr standard caracteristică | DIN4000-80 | |
OVERHANG_LENGTH | Lungime în consolă | 77,537 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL21R5900h$09 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | TIN | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | R | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 590 | |
DN | Diametrul gâtului | mm | mm |
FHA | Unghiul elicei | 0 | ° |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 7 | ° |
GRADE | Denumire sort de la producător | WY80AA | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LCF | Lungimea canalului de prindere | 54 | mm |
LF | Lungime funcțională | 125 | mm |
LS | Lungime coadă | 90 | mm |
LSC | Lungime gaură de fixare | 47,463 | mm |
LU | Lungime utilă | 77,5 | mm |
NOF | Număr de muchii așchietoare | 4 | |
OAL | Cantitate rezerve de reascuțire | 125 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
STDNO | Standard | DIN/ANSI | |
TCTR | Clasă de toleranță a filetului | 2B | |
TD | Diametrul nominal al filetului, metric | 19,05 | mm |
TG | Conicitate | 0 | |
THDH | Sensul de așchiere | R | |
THFT | Tip de filet | UNC | |
THL | Lungimea filetului | 30 | mm |
THSTS | Thread starts | 1 | |
TPI | Număr de spire de filet per inch | 10 | |
TSYC | Identificator imagine | TC216.UNC-L0 | |
TTP | Filet exterior/interior | I | |
TTPID | Tipul de sculă | 1 | |
ULDR | Usable length diameter ratio | 3,5 | |
WT | Masă (greutate) | 0,17 | kg |
XYWD | xyw plane distance | -125 | mm |
XZWD | xzw plane distance | 0 | mm |
Mandrină cu schimbare rapidă pentru tarod – A320M.0.50.136.31SKU: A320M.0.50.136.316.471,78 lei fără TVA - 7.830,85 lei cu TVA- Mandrină cu schimbare rapidă pentru tarod – A320M.0.63.180.48SKU: A320M.0.63.180.487.981,32 lei fără TVA - 9.657,40 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C4-391.14-32 059SKU: C4-391.14-32 0592.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-32 105SKU: C6-391.14-32 1052.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-32 165SKU: C8-391.14-32 1652.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C5-391.14-32 062SKU: C5-391.14-32 0622.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-32 065SKU: C6-391.14-32 0652.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-32 075SKU: C8-391.14-32 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER – C4-391.14-32 054SKU: C4-391.14-32 0542.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER – C5-391.14-32 057SKU: C5-391.14-32 0572.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER – C6-391.14-32 060SKU: C6-391.14-32 0602.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C6-391.14-32 100SKU: C6-391.14-32 1002.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C8-391.14-32 070SKU: C8-391.14-32 0702.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER – C8-391.14-32 160SKU: C8-391.14-32 1602.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER32-079SKU: AB009.K40-ER32-0791.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER32-105SKU: AB009.K40-ER32-1051.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER32-105SKU: AB009.K50-ER32-1051.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Mandrină cu bucșă elastică ER – AK300M.0.50.080.20SKU: AK300M.0.50.080.202.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.50.085.20SKU: AK300M.0.50.085.202.194,73 lei fără TVA - 2.655,62 lei cu TVA
Descriere
Tarozi din HSS-E pentru mașini TC216 • Perform • ≤3,5xD • UNC/2B • DIN/ANSI • adecvat pentru găuri străpunse • WY80AA • UNC 3/4-10 • P=10
Descriere unealtă
Tarozi din HSS-E TC216 Perform
Adâncimea de filetare 3,5 × DN
Domenii de utilizare
Utilizare universală
Tarod pentru gaură străpunsă
Avantajele Dvs.
Fiabilitate ridicată datorită plăcuțelor amovibile tangențiale stabile
Flexibilitate datorită domeniului larg de utilizare pentru diferite materiale
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 0,59 | inch |
| l<sub>1</sub> | Lungimea funcțională | 4,921 | inch |
| l<sub>9</sub> | lungime pătrat de antrenare | 0,688 | inch |
| l<sub>3</sub> | Lungime utilă | 3,051 | inch |
| N | Numărul de canale | 4 | |
| Codificare | Codificare sculă | TC216.UNC3/4-L0-WY80AA | |
| D<sub>N</sub> | Dimensiunea filetului | 0,75 | inch |
| D<sub>N</sub>-P | Dimensiunea filetului | UNC 3/4-10 | |
| L<sub>c</sub> | Lungimea firului | 1,181 | inch |
| Lățimea de prindere | Lățimea de prindere | 0,442 | inch |
