| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d1 | Diametrul de îmbinare | 0,255 | inch |
| l1 | Lungimea funcțională | 3,15 | inch |
| l9 | lungime pătrat de antrenare | 0,313 | inch |
| l3 | Lungime utilă | 1,181 | inch |
| N | Numărul de canale | 3 | |
| Codificare | Codificare sculă | TC217.UNF1/4-E0-WY80RG | |
| DN | Dimensiunea filetului | 0,25 | inch |
| DN-P | Dimensiunea filetului | UNF 1/4-28 | |
| Lc | Lungimea firului | 0,591 | inch |
| Lățimea de prindere | Lățimea de prindere | 0,191 | inch |
Descriere

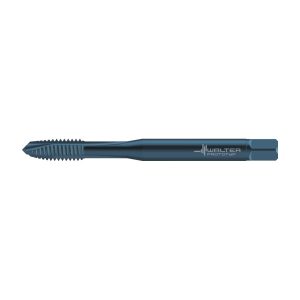

Tarozi din HSS-E pentru mașini TC217 • Advance • ≤3xD • UNF/H7 • DIN/ANSI • adecvat pentru găuri străpunse • WY80RG • UNF 1/4-28 • P=28
Descriere unealtă
Adâncimea de filetare 3 × DN
Tarozi din HSS-E TC217 Advance
Domenii de utilizare
Utilizare universală
Tarod pentru gaură străpunsă
Avantajele Dvs.
Fiabilitate ridicată datorită plăcuțelor amovibile tangențiale stabile
Flexibilitate datorită domeniului larg de utilizare pentru diferite materiale
Acoperire THL: Durabilitate ridicată
Informații suplimentare
| Greutate | 0,021 kg |
|---|---|
| Dimensiuni | 93 × 15 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip de filet_A1 | |
| Diametrul nominal al file_A22 | |
| Lungime utilă_LU | |
| Tip unealtă | |
| group_name_2 | |
| group_name_7 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Tip de filet | 6,35 | mm |
A21 | Diametrul nominal al filetului, metric | 6,35 | mm |
A22 | Diametrul nominal al filetului, inch | 0,25 | inch |
A24 | Diametru nominal filet (ca valoare fracțională) | UNF 1/4-28 | inch |
A25 | Codificare filet, exterior | UNF 1/4-28 | |
A4 | Număr de spire de filet per inch | 28 | |
A5 | Clasă de toleranță a filetului | H7 | |
A6 | Diametru con de atac | 5,4 | mm |
A9 | Diametrul gâtului | 4,68 | mm |
B1 | Lungimea filetului | 15 | mm |
B2 | Lungime utilă | 30 | mm |
B3 | Cantitate rezerve de reascuțire | mm | mm |
B8 | Lungimea conului de atac | 4,08 | mm |
B8 | Lungimea canalului de prindere | 27 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 21 | |
C14 | Variantă de adaptor, pe partea mașinii | 2 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 255 | |
C3 | Diametru de prindere, pe partea mașinii | 6,477 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 45 | mm |
D1 | Număr de muchii așchietoare | 3 | |
D2 | Sens elice | N | |
D3 | Unghiul elicei | 0 | ° |
D7 | Masă (greutate) | 0,021 | kg |
F1 | Sensul de așchiere | R | |
G3 | Formă de con de atac | B | |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | WY80RG | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | TiAlN | |
J1 | Standard | DIN/ANSI | |
J21 | Număr articol | TC217.UNF1/4-E0-WY80RG | |
J22 | Număr articol | 7042 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL21R2550h$09 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | EGI | |
NSM | Număr standard caracteristică | DIN4000-80 | |
OVERHANG_LENGTH | Lungime în consolă | 59,792 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL21R2550h$09 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | TiAlN | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | R | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 255 | |
DN | Diametrul gâtului | mm | mm |
FHA | Unghiul elicei | 0 | ° |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 3 | ° |
GRADE | Denumire sort de la producător | WY80RG | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LCF | Lungimea canalului de prindere | 27 | mm |
LF | Lungime funcțională | 80 | mm |
LS | Lungime coadă | 45 | mm |
LSC | Lungime gaură de fixare | 22,938 | mm |
LU | Lungime utilă | 30 | mm |
NOF | Număr de muchii așchietoare | 3 | |
OAL | Cantitate rezerve de reascuțire | 82,73 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
STDNO | Standard | DIN/ANSI | |
TCTR | Clasă de toleranță a filetului | H7 | |
TD | Diametrul nominal al filetului, metric | 6,35 | mm |
TG | Conicitate | 0 | |
THDH | Sensul de așchiere | R | |
THFT | Tip de filet | UNF | |
THL | Lungimea filetului | 15 | mm |
THSTS | Thread starts | 1 | |
TPI | Număr de spire de filet per inch | 28 | |
TSYC | Identificator imagine | TC217.UNF-E0 | |
TTP | Filet exterior/interior | I | |
TTPID | Tipul de sculă | 1 | |
ULDR | Usable length diameter ratio | 3 | |
WT | Masă (greutate) | 0,021 | kg |
XYWD | xyw plane distance | -80 | mm |
XZWD | xzw plane distance | 0 | mm |
