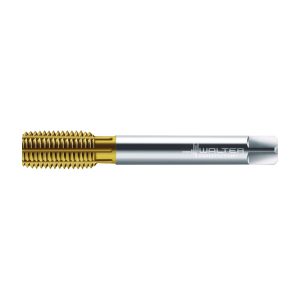

Tarozi de deformare din HSS-E pentru mașini - TC410.UNC7/8-L6-WY80AD - imagine 1

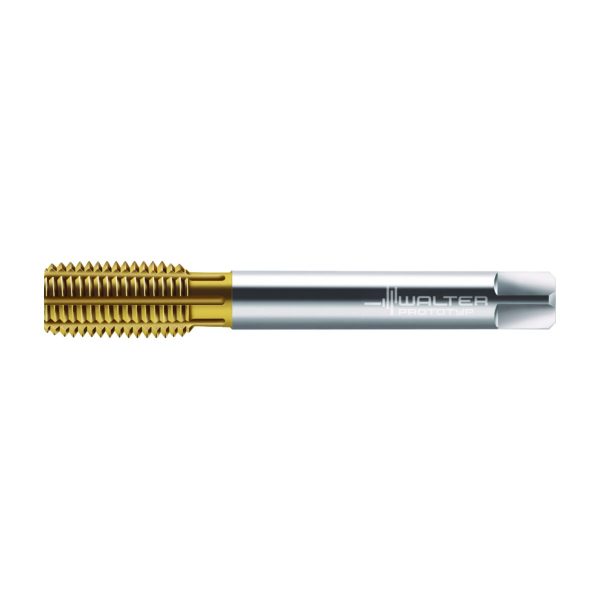

Tarozi de deformare din HSS-E pentru mașini – TC410.UNC7/8-L6-WY80AD

Tarozi de deformare din HSS-E-PM pentru mașini – TC420-M12-LH-WW60AD
Tarozi de deformare din HSS-E pentru mașini – TC410.UNC7/16-L6-WY80AD

1.466,72 lei fără TVA - 1.774,73 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 7567813Familie produs: TC410 SKU: TC410.UNC7/8-L6-WY80AD EAN: 4042446297893 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,280 kg
Dimensiuni 145 × 30 mm
Domeniu de utilizare

Aplicație principală

, ,

Tip de filet

Phi

Diametrul nominal al filetului, inch

Tip unealtă

Aplicație secundară

,

group_name_2

Filetare prin deformare plastică
group_name_7

Tarozi deformare din HSS-E (-PM) pt. maşini UNC/2B
DenumireDescriereValoareUnitate
A1
Tip de filet22,225mm
A21
Diametrul nominal al filetului, metric22,225mm
A22
Diametrul nominal al filetului, inch0,875inch
A24
Diametru nominal filet (ca valoare fracțională)UNC 7/8-9inch
A25
Codificare filet, exteriorUNC 7/8-9
A4
Număr de spire de filet per inch9
A5
Clasă de toleranță a filetului2BX
A6
Diametru con de atac21,04mm
B1
Lungimea filetului30mm
B3
Cantitate rezerve de reascuțire140mm
B4
Lungimea conului de atac8,47mm
BLD
Identificator imagine
C12
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii697
C3
Diametru de prindere, pe partea mașinii17,704mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
D1
Număr de muchii așchietoare7
D7
Masă (greutate)0,28kg
F1
Sensul de așchiereR
G21
Tipul de sculă4
G3
Formă de con de atacC
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWY80AD
H5
Acoperire/suprafațăTIN
J1
StandardDIN/ANSI
J21
Număr articolTC410.UNC7/8-L6-WY80AD
J22
Codificare produs6791
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL21R6970h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Număr standard caracteristică90,95mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21R6970h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTIN
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii697
DN
Diametrul gâtuluimmmm
FMT
Form type machine sideEXT
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorWY80AD
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională140mm
LSC
Lungime gaură de fixare49,05mm
LU
Lungime utilă91mm
NOF
Număr de muchii așchietoare7
OAL
Cantitate rezerve de reascuțire140mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN/ANSI
TCTR
Clasă de toleranță a filetului2BX
TD
Diametrul nominal al filetului, metric22,225mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetUNC
THL
Lungimea filetului30mm
THSTS
Thread starts1
TPI
Număr de spire de filet per inch9
TSYC
Identificator imagineTC410.UNC-L6
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă4
ULDR
Usable length diameter ratio3,5
WT
Masă (greutate)0,28kg
XYWD
xyw plane distance-140mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Tarozi de deformare din HSS-E pentru mașini TC410 • Advance • ≤3,5xD • UNC/2BX • DIN/ANSI° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • WY80AD • UNC 7/8-9 • P=9

Descriere unealtă

Tarozi din HSS-E TC410 Advance universal
Geometrie nouă și o foarte bună calitate a suprafeței
Cuplu redus și durabilitate mai mare
Pentru mărimi de loturi mici până la medii

Domenii de utilizare

Filetare în găuri înfundate și străpunse
Adâncime de filetare de până la 3,5 × DN
Grupe de materiale ISO P, M, K și N
Toate materialele maleabile
Domenii de utilizare: Industria constructoare de mașini, industria auto și energetică ș.a.

Avantajele Dvs.

Utilizare universală
Rentabil și la mărimi de loturi mici și medii
Utilizabil în toate materialele deformabile plastic
Cuplu redus și durabilitate mare prin noua geometrie și prin tratament post-acoperire

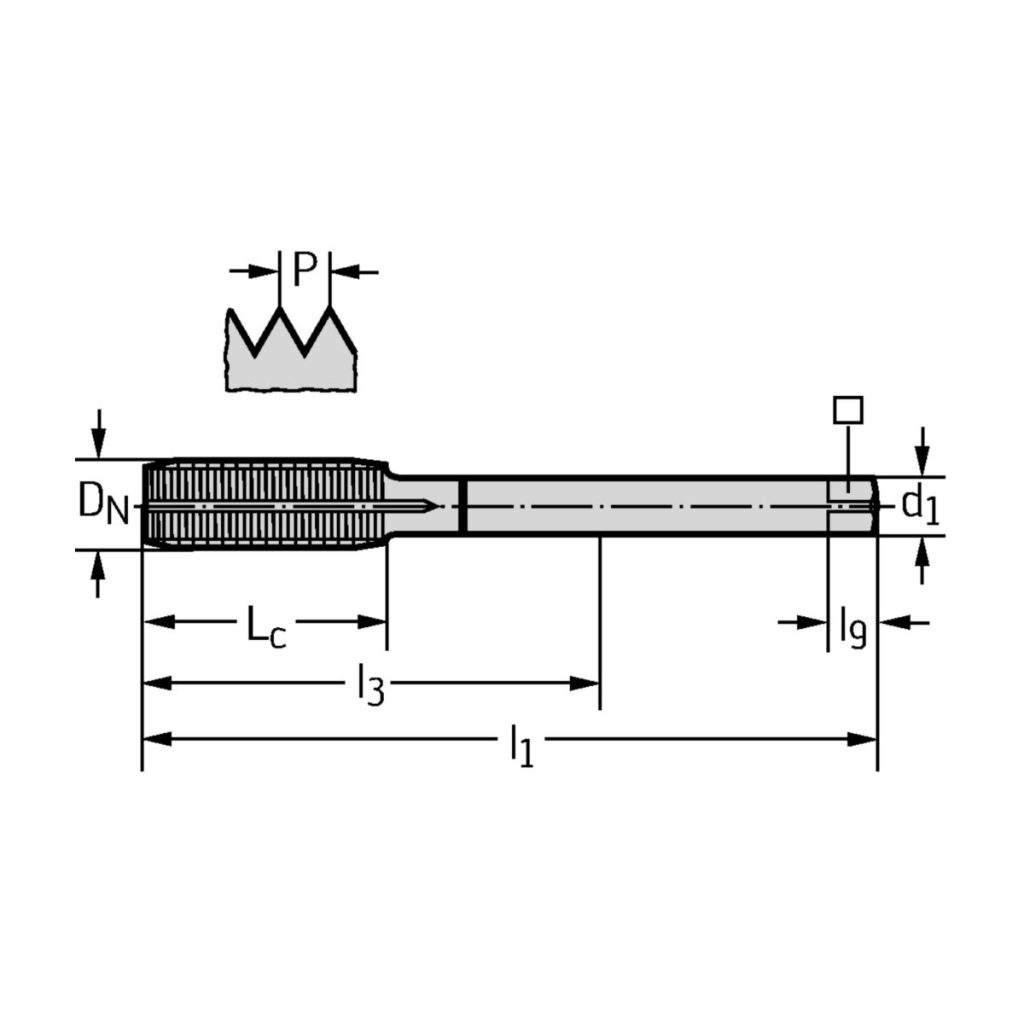

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare0,697inch
l<sub>1</sub>Lungimea funcțională5,512inch
l<sub>9</sub>lungime pătrat de antrenare0,75inch
l<sub>3</sub>Lungime utilă3,583inch
NNumărul de canale7
CodificareCodificare sculăTC410.UNC7/8-L6-WY80AD
D<sub>N</sub>-PDimensiunea filetului0,875inch
D<sub>N</sub>-PDimensiunea filetuluiUNC 7/8-9
L<sub>c</sub>Lungimea firului1,181inch
Lățimea de prindereLățimea de prindere0,523inch
