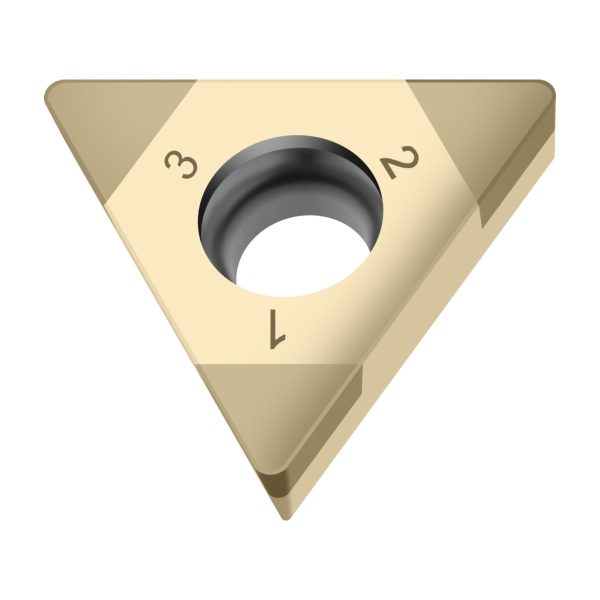

Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW110208TM-3 WBH20C
637,01 lei fără TVA - 770,78 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● |
Preturile sunt fără TVA
Bucăți/set
2
Preț/bucată RON
637,01 lei
Preț/set RON
1.274,02 lei
Preț/bucată EUR
119,00 €
Preț/set EUR
238,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,016 kg |
|---|---|
| Dimensiuni | 65 × 15 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Unghi de colţ plăcuţă amovibilă | |
| Rază la colț | |
| Lungimea muchiei așchietoare | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Inserții de strunjire CBN – triunghiulare pozitive de 60° TCGW |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 7 | ° |
A2 | Unghi de așezare normal, muchie principală | 7 | ° |
B1 | Lungimea muchiei așchietoare | 10,999 | mm |
B3 | Cerc înscris | 1 | mm |
BLD | Identificator imagine | 1 | |
C1 | Înălțime muchie așchietoare | 2,381 | mm |
D1 | Rază la colț | 0,8 | mm |
D7 | Unghi de degajare | 0 | ° |
D75 | Masă (greutate) | 0,002 | kg |
E41 | Varianta de execuție a muchiei așchietoare | T | |
E6 | Spărgător de așchii | 1 | |
E7 | Lungime limitată a muchiei așchietoare | mm | mm |
F1 | Spărgător de așchii, denumirea producătorului | TM | |
F1 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 3 | |
G1 | Clasă de toleranță | G | |
G4 | Grosimea plăcuței așchietoare | 2,381 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 2,8 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WBH20C | |
H5 | Acoperire/suprafață | CBN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | TCGW110208 | |
J21 | Număr articol | TCGW110208TM-3 WBH20C | |
J22 | Codificare produs | 7343 | |
J6 | Codare loc de separare pe partea mașinii | ISO$TC1102083NB$$08 | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 7 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | TM | |
CECC | Varianta de execuție a muchiei așchietoare | T | |
CEDC | Cutting edge count | 3 | |
CNC | Corner count | 3 | |
COATING | Acoperire/suprafață | CBN | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 2,8 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WBH20C | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 6,35 | mm |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$TC1102083NB$$08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 10,999 | mm |
LE | Lungime limitată a muchiei așchietoare | 2,8 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,8 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 2,381 | mm |
S1 | Grosimea plăcuței așchietoare | 2,381 | mm |
SSC | Insert seat size code | 11 | |
TC | Clasă de toleranță | G | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | TCGW_TM-3 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,002 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Inserții de strunjire CBN – triunghiulare pozitive de 60° TCGW …-TM • WBH20C • r=0,8mm
Domenii de utilizare
Prelucrare de oțel călit, fontă și oțel sinterizat
Avantajele Dvs.
Rezistent la uzură în fontă și oțel sinterizat, precum și în oțel călit

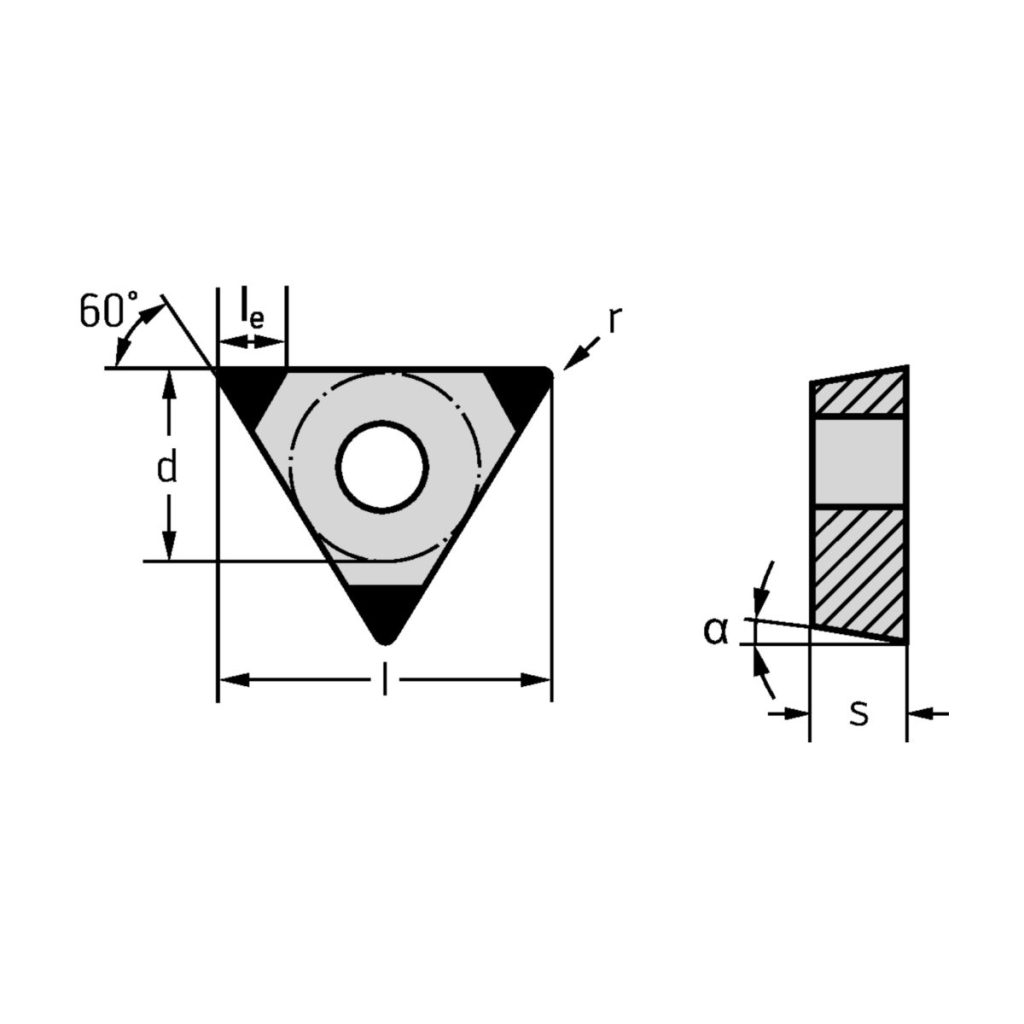

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| α | Unghi de așezare principal | 7 | ° |
| a<sub>p</sub> | Adâncime de așchiere | 0.1–0.5 mm | |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 3 | |
| f | Rata de avans | 0.05–0.25 mm | |
| l | Lungimea muchiei așchietoare | 11 | mm |
| l<sub>e</sub> | Lungimea muchiei așchietoare limitată | 2,8 | mm |
| Codificare | Denumire | TCGW110208TM-3 WBH20C | |
| r | Rază | 0,8 | mm |
