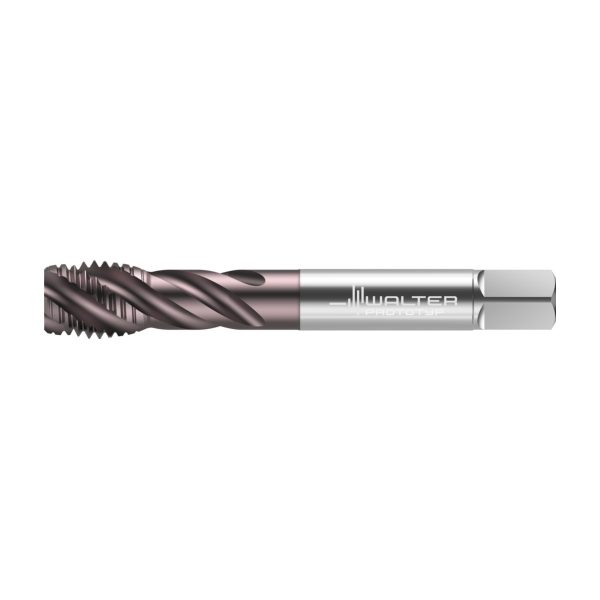

Tarozi din HSS-E pentru mașini - TD117.M12-L0-WY80RG - imagine 1

Tarozi din HSS-E pentru mașini – TD117.M12-L0-WY80RG

Tarozi din HSS-E pentru mașini – TD117.M10-C0-WY80FC
Tarozi din HSS-E pentru mașini – TD117.M16-L0-WY80RG

540,65 lei fără TVA - 654,19 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8590478Familie produs: TD117 SKU: TD117.M12-L0-WY80RG EAN: 4063466144745 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,000 kg
Domeniu de utilizare

Aplicație principală

,

Tip de filet

Codificare filet, exterior

Lungime coadă

Tip unealtă

Aplicație secundară

,

group_name_2

Tarodare
group_name_7

Tarozi de maşini din HSS-E (-PM) ISO2/6H
DenumireDescriereValoareUnitate
A1
Tip de filet12mm
A21
Diametrul nominal al filetului, metric12mm
A25
Codificare filet, exteriorM 12
A3
Pasul filetului6HXmm
A5
Clasă de toleranță a filetului6HX
A6
Diametru con de atac10,16mm
A9
Diametrul gâtului9,02mm
B1
Lungimea filetului16mm
B3
Cantitate rezerve de reascuțire110mm
B4
Lungimea conului de atac4,91mm
B8
Lungimea canalului de prindere37mm
BLD
Identificator imagine
C12
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii367
C3
Diametru de prindere, pe partea mașinii9,322mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă60mm
D1
Număr de muchii așchietoare4
D2
Sens eliceR
D3
Unghiul elicei40°
D7
Masă (greutate)0,053kg
F1
Sensul de așchiereR
G21
Tipul de sculă1
G3
Formă de con de atacC
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWY80RG
H4
Execuția sculeiS
H5
Acoperire/suprafațăTHL
J1
StandardDIN-ANSI
J21
Număr articolTD117.M12-L0-WY80RG
J22
Codificare produs8411
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL21R3670h$09
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă81,9mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21R3670h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTHL
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii367
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei40°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10°
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorWY80RG
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere37mm
LF
Lungime funcțională110mm
LS
Lungime coadă60mm
LSC
Lungime gaură de fixare28,1mm
LU
Lungime utilă81,9mm
NOF
Număr de muchii așchietoare4
OAL
Cantitate rezerve de reascuțire110mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN-ANSI
TCTR
Clasă de toleranță a filetului6HX
TD
Diametrul nominal al filetului, metric12mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetM
THL
Lungimea filetului16mm
THSTS
Thread starts1
TP
Pasul filetului1,75mm
TSYC
Identificator imagineTD117.M-L0
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio2,5
WT
Masă (greutate)0,053kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Tarozi din HSS-E pentru mașini TD117 • Advance • ≤xD/° • adecvat pentru găuri străpunse • WY80RG

Descriere unealtă

Tarozi din HSS-E pentru gaură înfundată
Sorturi: WY80FC, WY80RG și WY80AA
Toleranțe: 6HX, 6GX și 6Hmod
Variantă: extra-lung
Forme de conuri de atac: C și E
Metric: M1,6–M42
Filete metrice cu pas fin: M4×0,5–M30×2
Metric: M3–M20 (DIN/ANSI)
Filet de inserție: EGM10–EGM16

Domenii de utilizare

Domeniul de utilizare: Inginerie mecanică generală
Filetare în gaură înfundată până la 2,5 × DN
Adecvate pentru materiale ISO P, M, K și N

Avantajele Dvs.

Producție fiabilă de filete
Utilizare universală pentru o varietate mare de materiale
Reducerea costurilor cu sculele și costurilor de depozitare

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare0,367inch
l<sub>1</sub>Lungimea funcțională4,331inch
l<sub>9</sub>lungime pătrat de antrenare0,437inch
l<sub>3</sub>Lungime utilă3,224inch
NNumărul de canale4
CodificareCodificare sculăTD117.M12-L0-WY80RG
D<sub>N</sub>Dimensiunea filetului0,472inch
D<sub>N</sub>-PDimensiunea filetuluiM 12
L<sub>c</sub>Lungimea firului0,63inch
PPasul filetului0,069inch
Lățimea de prindereLățimea de prindere0,275inch
