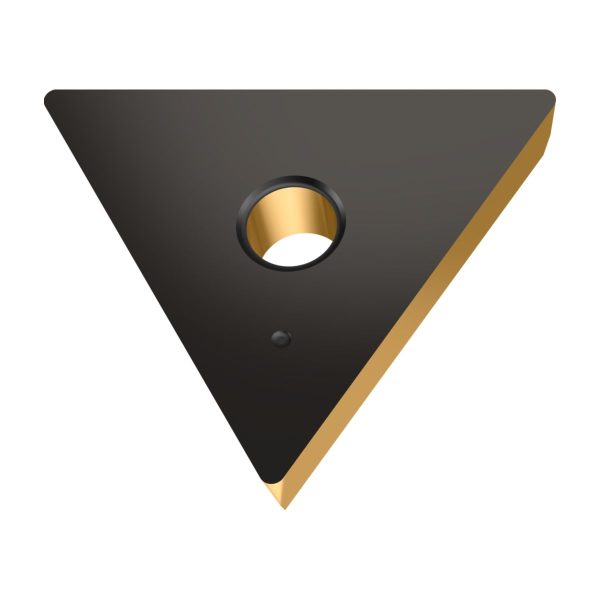

Inserții de strunjire Triunghiulare pozitive 60° – TPGN160308 WPP20G
145,07 lei fără TVA - 175,53 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
145,07 lei
Preț/set RON
1.450,70 lei
Preț/bucată EUR
27,10 €
Preț/set EUR
271,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,057 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Unghi de colţ plăcuţă amovibilă | |
| Înălțime muchie așchietoare | |
| Lungimea muchiei așchietoare | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Inserții de strunjire Triunghiulare pozitive 60° TPGN |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 11 | ° |
A2 | Unghi de așezare normal, muchie principală | 11 | ° |
B1 | Lungimea muchiei așchietoare | 16,498 | mm |
B3 | Cerc înscris | 1 | mm |
BLD | Identificator imagine | 1 | |
C1 | Înălțime muchie așchietoare | 3,175 | mm |
D1 | Rază la colț | 0,8 | mm |
D7 | Unghi de degajare | 0 | ° |
D75 | Masă (greutate) | 0,005 | kg |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | ||
F2 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 3 | |
G1 | Clasă de toleranță | G | |
G4 | Grosimea plăcuței așchietoare | 3,175 | mm |
G5 | Tip de fixare | 1 | |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WPP20G | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | TPGN160308 | |
J21 | Număr articol | TPGN160308 WPP20G | |
J22 | Codificare produs | 6847 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ISO$TP1603081NB$$08 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 11 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | ..GN | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Cutting edge count | 3 | |
CNC | Corner count | 3 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
EPSR | Unghi de colț plăcuță amovibilă | 60 | ° |
GRADE | Denumire sort de la producător | ||
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 9,525 | mm |
IFS | Tip de fixare | 1 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$TP1603081NB$$08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 16,498 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,8 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 3,175 | mm |
S1 | Grosimea plăcuței așchietoare | 3,175 | mm |
SSC | Insert seat size code | 16 | |
TC | Clasă de toleranță | G | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | TPGN | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,005 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Inserții de strunjire Triunghiulare pozitive 60° TPGN …-..GN • Tiger·tec® Gold • WPP20G • r=0,8mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime de așchiere | 0.8–3.0 mm | |
| f | Rata de avans | 0.12–0.30 mm | |
| l | Lungimea muchiei așchietoare | 16,5 | mm |
| Codificare | Denumire | TPGN160308 WPP20G | |
| r | Rază | 0,8 | mm |
