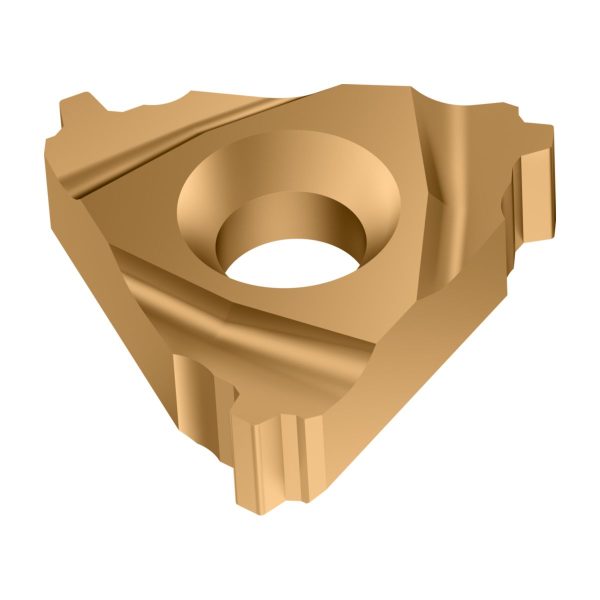

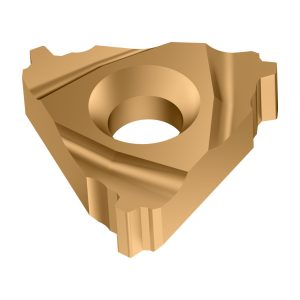

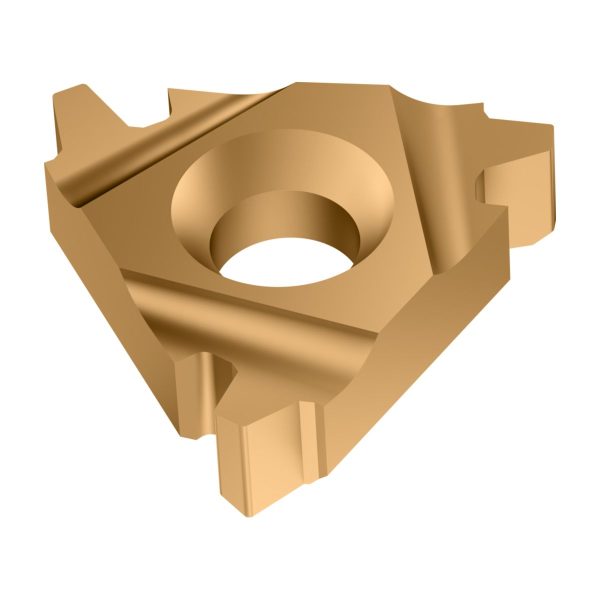

Inserții filetate externe – profil integral, TR 30° – TS16-ER2.0TR WMP32G
184,14 lei fără TVA - 222,81 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ● | ● |
Preturile sunt fără TVA
Bucăți/set
2
Preț/bucată RON
184,14 lei
Preț/set RON
368,28 lei
Preț/bucată EUR
34,40 €
Preț/set EUR
68,80 €
- Informații suplimentare
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,020 kg |
|---|---|
| Dimensiuni | 65 × 13 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Filetare prin strunjire |
| group_name_7 | Inserții filetate externe – profil solid, TR 30° TS |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | A27 | |
CNC | Corner count | 3 | |
D1 | Diametru gaură de fixare | 4 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 60 | ° |
GRADE | Denumire sort de la producător | WMP32G | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | R | |
IC | Cerc înscris | mm | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$NTSE16$$2RA$$$$ | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
NT | Număr de dinți | 1 | |
PDX | Distanță dintre profile X | 1,5 | mm |
PDY | Distanța dintre profile Y | 1,3 | mm |
PHI | Phi | 0 | ° |
PNA | Unghi profilat | 30 | ° |
RE | Rază la colț | 0,15 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 3,47 | mm |
S1 | Grosimea plăcuței așchietoare | 3,47 | mm |
SC | Insert shape code | T | |
SSC | Insert seat size code | 16 | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
THDH | Thread hand | RIGHT | |
THFT | Tip de filet | Tr | |
TP | Pasul filetului | 2 | mm |
TPT | Profil parțial/integral | F | |
TSYC | Identificator imagine | TS-ER-FULL-TR | |
TTP | Filet exterior/interior | E | |
WT | Masă (greutate) | 0,004 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -1,5 | mm |
Descriere
Inserții filetate externe – profil solid, TR 30° TS • Dreapta • Tiger·tec® Gold • WMP32G • thread pitch=2mm

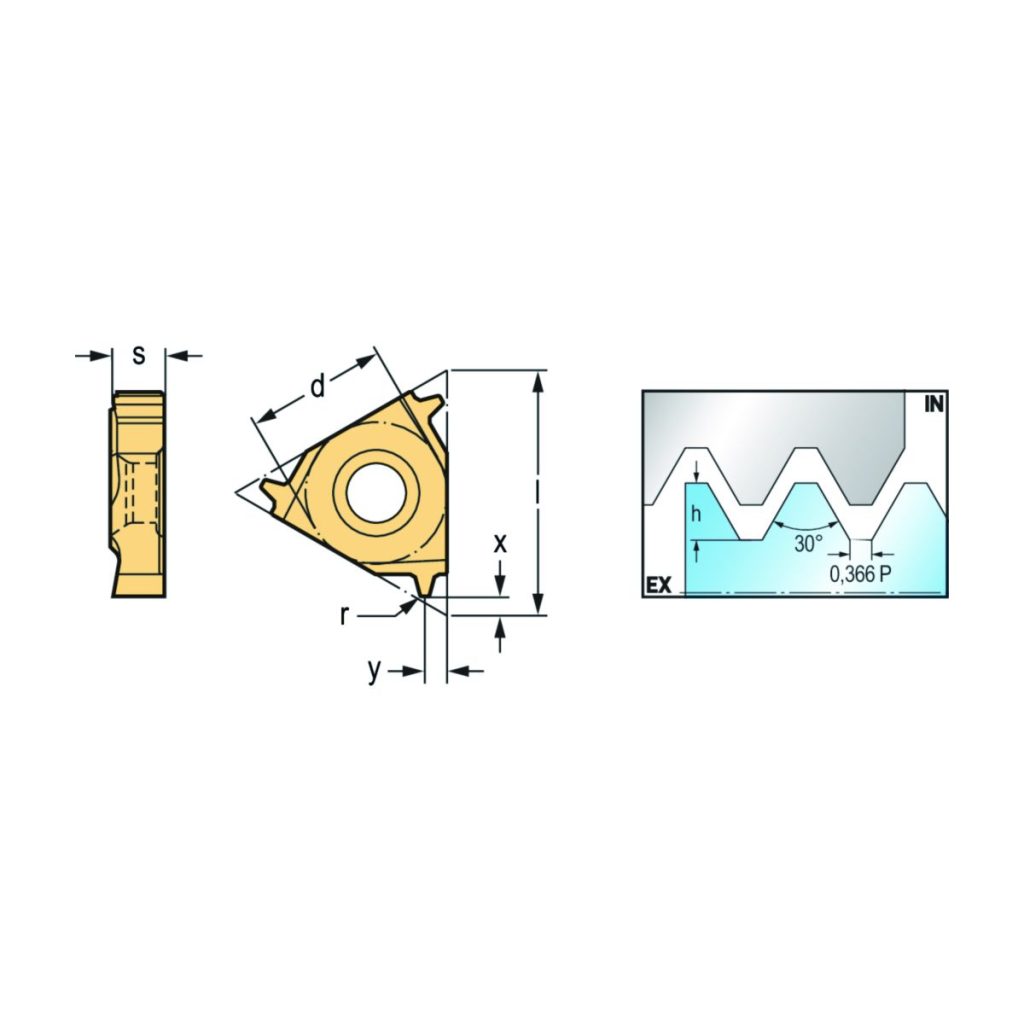

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Plăcuțe amovibile | Plăcuțe amovibile | ||
| h<sub>min</sub> | Înălțimea efectivă a filetului | 1,31 | mm |
| d | Diametrul cercului înscris | 9,53 | mm |
| l | Lungimea muchiei așchietoare | 16 | mm |
| Z | Numărul de dinți | 1 | |
| Codificare | Codificare sculă | TS16-ER2.0TR WMP32G | |
| Y | Distanța dintre profile ey | 1,5 | mm |
| X | Distanța dintre profile ex | 1,3 | mm |
| r | Rază | 0,15 | mm |
| s | Grosimea plăcuței așchietoare | 3,47 | mm |
| TP | Pasul filetului | 2 | mm |
