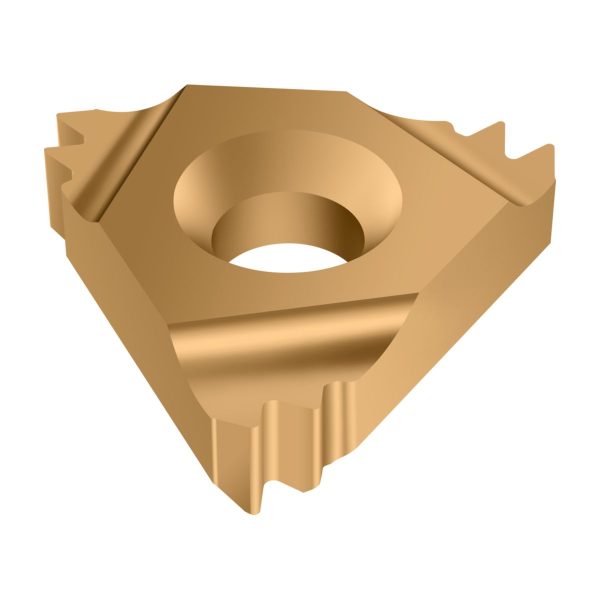

Plăcuțe de strunjire filete interioare – profil integral, American UN 60° – TS16-IR16UN-2 WMP32G
245,17 lei fără TVA - 296,66 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ● | ● |
Preturile sunt fără TVA
Bucăți/set
2
Preț/bucată RON
245,17 lei
Preț/set RON
490,34 lei
Preț/bucată EUR
45,80 €
Preț/set EUR
91,60 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Domeniu de utilizare | |
|---|---|
| Aplicație principală | |
| Înălțime muchie așchietoare | |
| Număr de spire de filet per inch, min | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Filetare prin strunjire |
| group_name_7 | Plăcuţe de strunjire filete interioare – profil integral, American UN 60° TS |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | UN | |
A5 | Tip de filet | UN | |
A71 | Număr de spire de filet per inch, min | 16 | |
A72 | Număr de spire de filet per inch, maxim | 2,3 | |
A9 | Distanță dintre profile X | 2,3 | mm |
A91 | Distanța dintre profile Y | 1,5 | mm |
B5 | Unghi profilat | 60 | ° |
BLD | Identificator imagine | 11 | |
D75 | Masă (greutate) | 0,006 | kg |
E1 | Unghi de așezare normal, muchie principală | 0 | ° |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | ||
F1 | Spărgător de așchii, denumirea producătorului | A27 | |
F1 | Filet exterior/interior | I | |
F2 | Număr de muchii așchietoare | 3 | |
F3 | Număr de dinți | 2 | |
F4 | Profil parțial/integral | F | |
G3 | Cerc înscris | 9,525 | mm |
G4 | Grosimea plăcuței așchietoare | 3,5 | mm |
G5 | Tip de fixare | 2 | |
G6 | Diametru gaură de fixare | 4 | mm |
G7 | Înălțime muchie așchietoare | 3,5 | mm |
G8 | Unghi de colț plăcuță amovibilă | 60 | ° |
H11 | Codificare standard sort, utilizare principală | - | |
H3 | Denumire sort de la producător | WMP32G | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | TS16-IR16UN-2 WMP32G | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$NTSI16$$2RA$$$$ | |
J8 | Procedee de prelucrare | DGI | |
NSM | Număr standard caracteristică | DIN4000-77 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | A27 | |
CEDC | Număr de muchii așchietoare | 3 | |
CNC | Corner count | 3 | |
D1 | Diametru gaură de fixare | 4 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 60 | ° |
GRADE | Denumire sort de la producător | WMP32G | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | ||
IC | Cerc înscris | 9,525 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$NTSI16$$2RA$$$$ | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
NT | Număr de dinți | 2 | |
PDX | Distanță dintre profile X | 2,3 | mm |
PDY | Distanța dintre profile Y | 1,5 | mm |
PHI | Phi | 0 | ° |
PNA | Unghi profilat | 60 | ° |
RE | Rază la colț | 0,13 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 3,5 | mm |
S1 | Grosimea plăcuței așchietoare | 3,5 | mm |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
THDH | Thread hand | RIGHT | |
THFT | Tip de filet | UN | |
TPI | Număr de spire de filet per inch | 16 | |
TPT | Profil parțial/integral | F | |
TSYC | Identificator imagine | TS-IR-FULL-UN-MZ | |
TTP | Filet exterior/interior | I | |
WT | Masă (greutate) | 0,006 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 2,3 | mm |
Descriere
Plăcuțe de strunjire filete interioare – profil integral, American UN 60° TS • Dreapta • Tiger·tec® Gold • WMP32G • threads per inch=16
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d | Diametrul cercului înscris | 9,53 | mm |
| l | Lungimea muchiei așchietoare | 16 | mm |
| Z | Numărul de dinți | 2 | |
| Codificare | Codificare sculă | TS16-IR16UN-2 WMP32G | |
| Y | Distanța dintre profile ey | 2,3 | mm |
| X | Distanța dintre profile ex | 1,5 | mm |
| r | Rază la colț | 0,13 | mm |
| s | Grosimea plăcuței așchietoare | 3,5 | mm |
| TPI [angrenaj/inch] | Pași pe țol | 16 |
