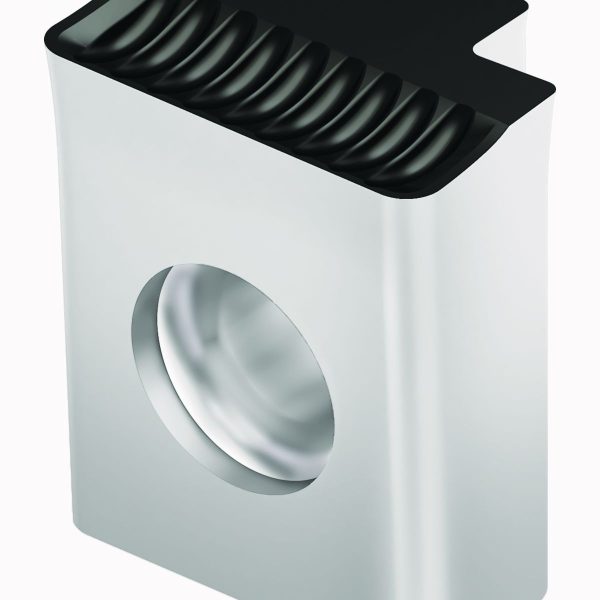

Canelare și debitare – plăcuțe amovibile – UX-12E1200N10-GD2 WKP33S
262,30 lei fără TVA - 317,38 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,021 kg |
|---|---|
| Dimensiuni | 44 × 15 mm |
| Domeniu de utilizare | |
| Formă profil | |
| Adâncime profil | 7 mm |
| Înălțime muchie așchietoare | |
| Lățimea plăcuței, dimensiune nominală | |
| Varianta și numărul colțurilor muchiilor așchietoare din dotare | |
| Tip unealtă | |
| group_name_2 | Canelare |
| group_name_7 | Canelare şi debitare – plăcuţe amovibile UX |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | 12 | mm |
A2 | Lățimea plăcuței, dimensiune nominală | 12 | mm |
A8 | Adâncime profil | 7 | mm |
BLD | Identificator imagine | 0,013 | |
D75 | Masă (greutate) | 0,013 | kg |
E1 | Unghi de așezare normal, muchie principală | 6 | ° |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | N | |
E9 | Spărgător de așchii, denumirea producătorului | GD2 | |
F2 | Număr de muchii așchietoare | 1 | |
G1 | Lungime plăcuțe amovibile | 8,55 | mm |
G2 | Lățimea plăcuței așchietoare | mm | mm |
G5 | Grosimea plăcuței așchietoare | 6,94 | mm |
G5 | Tip de fixare | 3 | |
G7 | Înălțime muchie așchietoare | 5,1 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H3 | Denumire sort de la producător | WKP33S | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | UX-12E1200N10-GD2 WKP33S | |
J22 | Codificare produs | 7441 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$UX0012103$APA10 | |
J8 | Procedee de prelucrare | DSS | |
NSM | Număr standard caracteristică | DIN4000-77 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 6 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | GD2 | |
CDX | Adâncime de așchiere | 7 | mm |
CEDC | Număr de muchii așchietoare | 1 | |
CNC | Corner count | 1 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
CW | Lățimea plăcuței, dimensiune nominală | 12 | mm |
DAXN | Diametru axial de canelare, minim | 0 | mm |
GRADE | Denumire sort de la producător | ||
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$UX0012103$APA10 | |
INSL | Lungime plăcuțe amovibile | 8,55 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
PFS | Formă profil | 1 | |
PHI | Phi | 0 | ° |
RE | Rază la colț | 1 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 5,1 | mm |
S1 | Grosimea plăcuței așchietoare | 6,94 | mm |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | UX-E-GD2 | |
WT | Masă (greutate) | 0,013 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Canelare și debitare – plăcuțe amovibile UX …-GD2 • Neutru • WKP33S • Tiger·tec® Silver • s=12mm • r=1mm

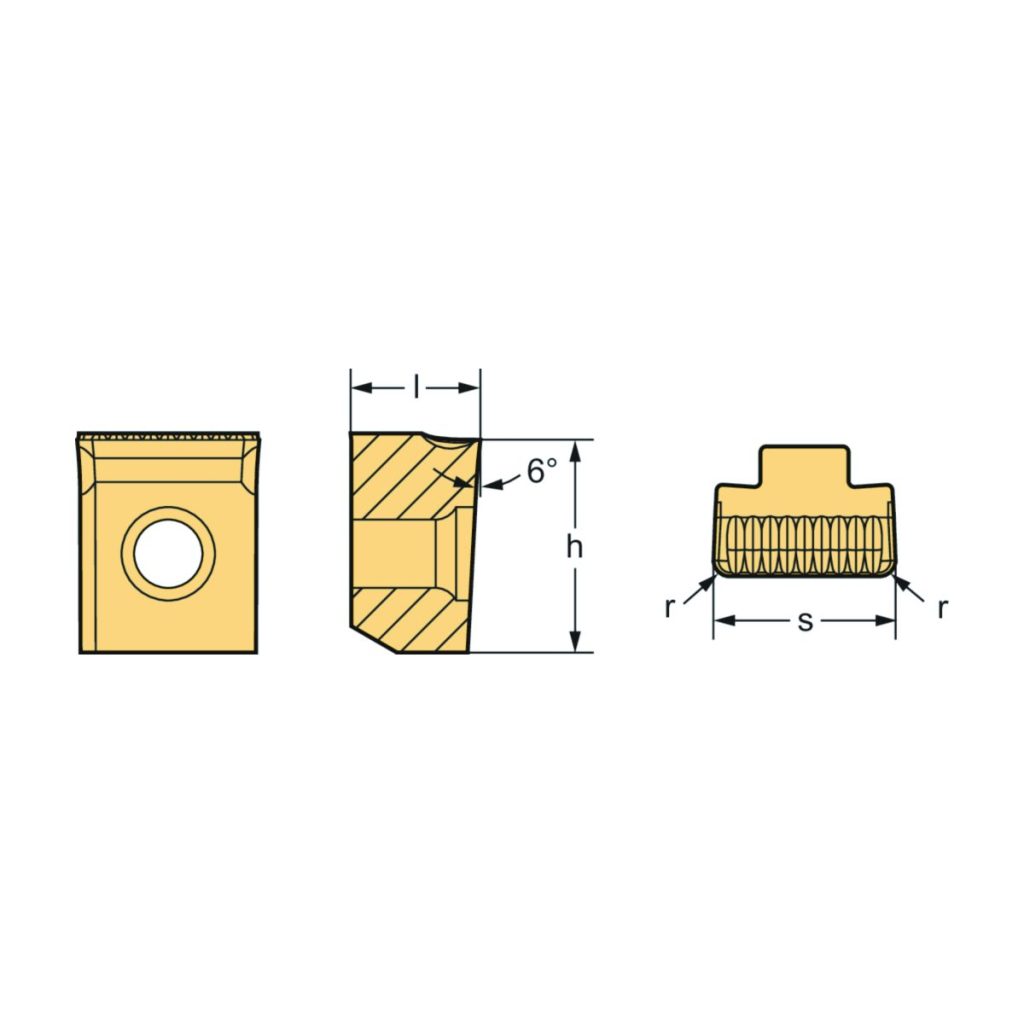

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| s | Lățime de așchiere | 12 | mm |
| f | Rata de avans | 0.20–0.40 mm | |
| l | Lungimea muchiei așchietoare | 8,6 | mm |
| Codificare | Denumire | UX-12E1200N10-GD2 WKP33S | |
| r | Rază | 1 | mm |
| S<sub>Tol</sub> | Toleranță lățime plăcuță | ±0.20 | |
| l<sub>Tol</sub> | Toleranță lungime | ±0.10 |
