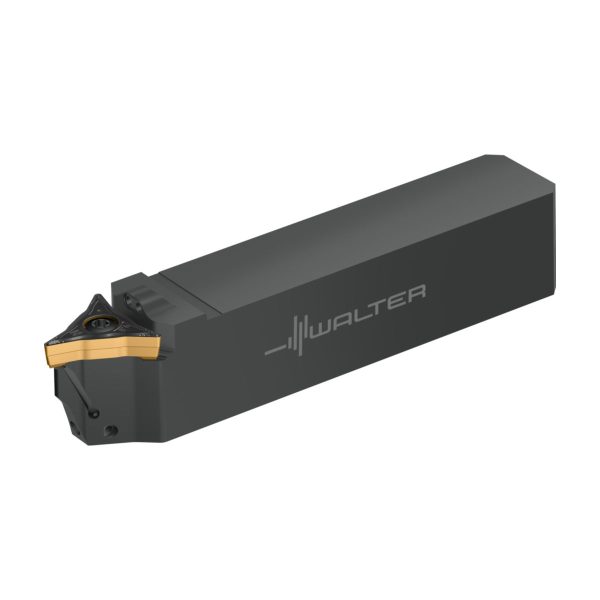

Sculă cu coadă – sistem de strunjire de copiere - W1010.12N-WL25-P - imagine 2

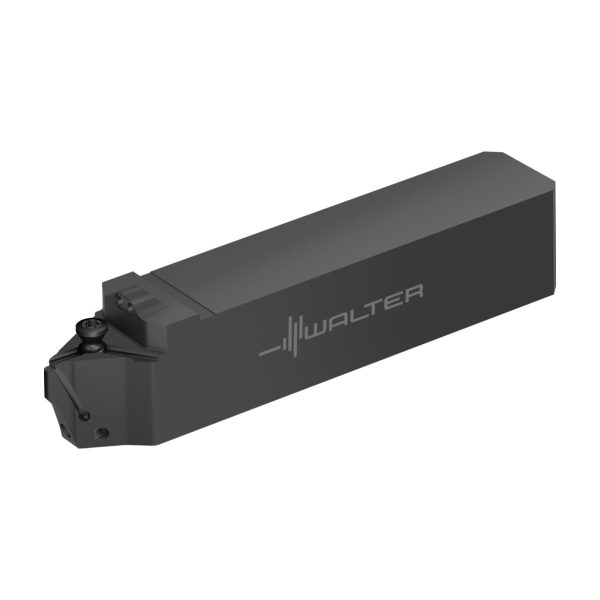

Sculă cu coadă – sistem de strunjire de copiere - W1010.12N-WL25-P - imagine 3

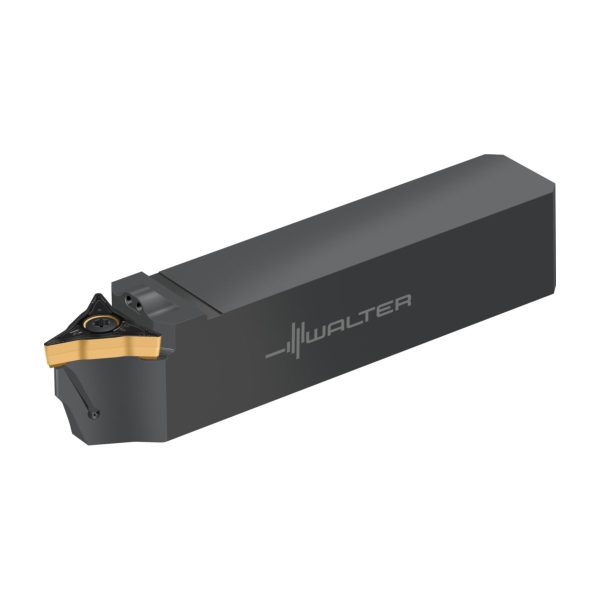

Sculă cu coadă – sistem de strunjire de copiere – W1010.12N-WL25-P

Sculă cu coadă – sistem de strunjire de copiere W1010.12N-WL25-P-W1010.12N-WL25-P-0658049913 Sculă cu coadă – sistem de strunjire de copiere – W1010.16N-WL25-P
Suporți pentru strunjire – sistem de strunjire de copiere W1010-C6N-WL25-P-W1010-C6N-WL25-P-4063464861859 Suporți pentru strunjire – sistem de strunjire de copiere – W1010-C4N-WL25-P

1.498,84 lei fără TVA - 1.813,60 lei cu TVA

Numărul articolului: 8026838Familie produs: W1010 SKU: W1010.12N-WL25-P UPC: 0658049913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,250 kg
Dimensiuni 125 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

W1010-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare9,525mm
A2
Lățime funcțională9,525mm
A3
Lungime funcțională114,3mm
A4
Înălțime de funcționare114,3mm
B3
Lungime în consolă114,3mm
B5
Cantitate rezerve de reascuțire114,3mm
BLD
Identificator imagine15
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii19,05mm
C5
Lățimea cozii19,05mm
D7
Masă (greutate)0,25kg
E1
Unghiul de atac72,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolW1010.12N-WL25-P
J22
Codificare produs7724
J41
Codare loc de separare plăcuță amovibilăWR$$WL2504**3******
J42
Codificare plăcuță amovibilăWL25-VC0708N-MM4
J6
Codare loc de separare pe partea mașiniiVKT01B1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă114,3mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii19,05mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii1212
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii19,05mm
HAND
Sensul de așchiereN
HF
Înălțime de funcționare19,05mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac72,5°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională114,3mm
MIID
Codificare plăcuță amovibilăWL25-VC0708N-MM4
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire114,3mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.70°
SC
Insert shape codeV
SSC
Insert seat size code25
TSYCISO
Identificator imagineW1010-AUSSEN-WL25-INCH-P
WF
Lățime funcțională9,525mm
WT
Masă (greutate)0,25kg
XYWD
xyw plane distance-114,3mm
XZWD
xzw plane distance19,05mm
YZWD
yzw plane distance-9,525mm

Descriere

Sculă cu coadă – sistem de strunjire de copiere W1010…-P • Walter Turn • inch • Coadă cu secțiune pătrată • κ=72,5° • Neutru • 19x19mm • plăcuță cu profil special • WL .. 2504 .. • Răcire de precizie

Descriere unealtă

Strângere pe formă WL la suport și plăcuță
Scule disponibile cu și fără răcire de precizie (-P)
W1010 = variantă neutră

Domenii de utilizare

Componente cu precizie mare
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT (cu numai 2 muchii așchietoare și stabilitate mai redusă)
Strunjire de copiere cu intrare până la 30°, 50° (W1011) și 72,5° (W1010)
Strunjire dinamică

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga și pe dreapta, se potrivește pe aceeași sculă
Geometrie FP4, MP4, FM4 și MM4 cu unghi la vârf de 35°
Geometrie MU6, plăcuțe amovibile cu rază completă
Sorturi: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S și WBH20C

Avantajele Dvs.

Constanță dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii așchietoare
Flexibilitate mare: 4 tipuri de plăcuțe amovibile se potrivesc în aceeași sculă
Durabilitate ridicată la strunjirea de copiere
Precizie la schimbare cu 50% mai mare comparativ cu plăcuțele amovibile ISO

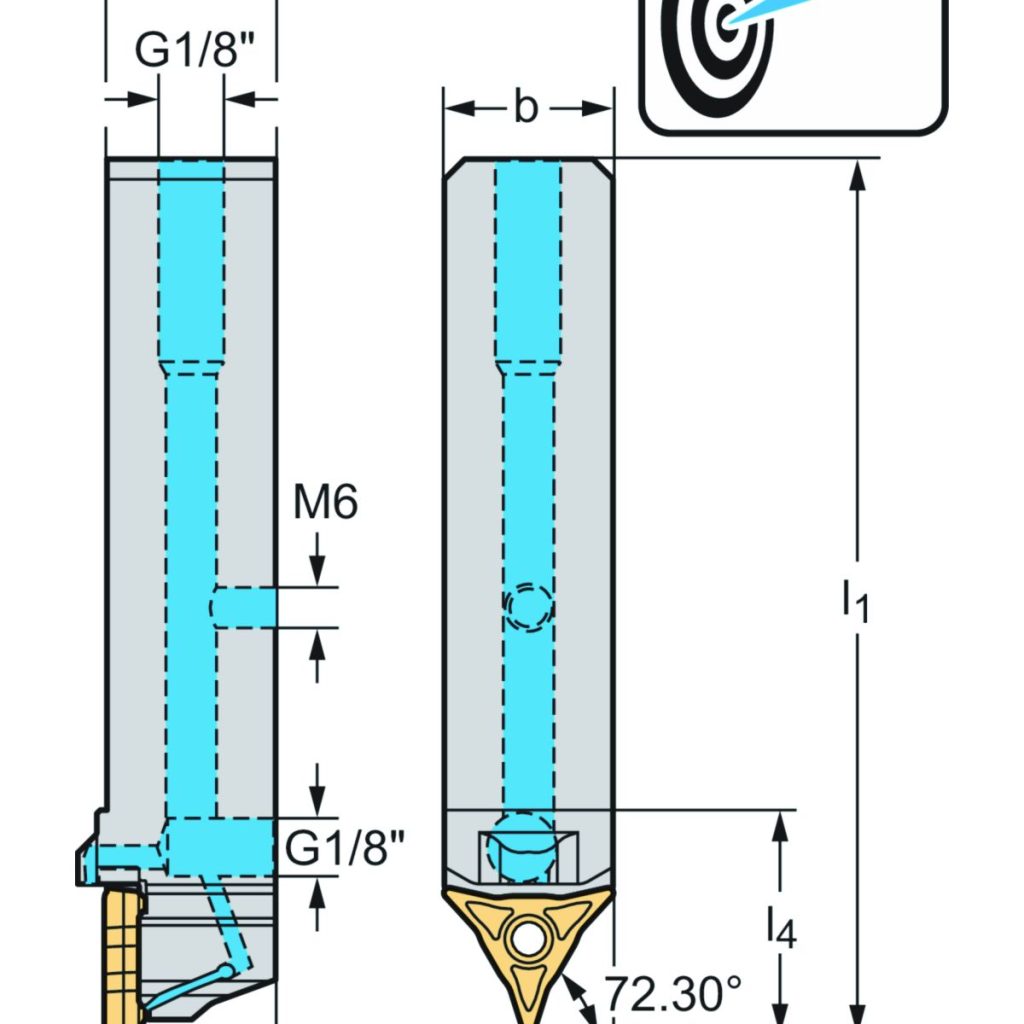

DenumireDescriereValoareUnitate
bLățimea cozii0,75inch
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii0,75inch
λ<sub>s</sub>Unghi de înclinare0°
l<sub>4</sub>Lungimea funcțională1,319inch
CodificareCodificare sculăW1010.12N-WL25-P
TipPlăcuțe amovibile posibileWL25..
