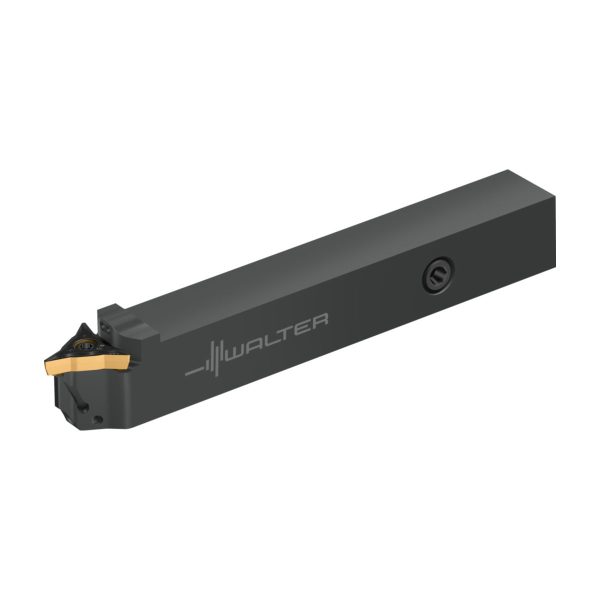

Sculă cu coadă – sistem de strunjire de copiere - W1010-1616N-WL17-P - imagine 2
Sculă cu coadă – sistem de strunjire de copiere - W1010-1616N-WL17-P - imagine 3

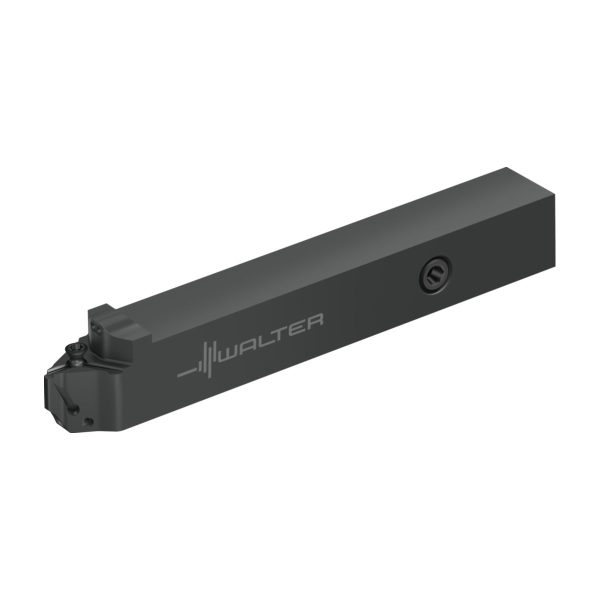

Sculă cu coadă – sistem de strunjire de copiere – W1010-1616N-WL17-P

Sculă cu coadă – sistem de strunjire de copiere W1010.12N-WL25-P-W1010.12N-WL25-P-0658049913 Sculă cu coadă – sistem de strunjire de copiere – W1010-2525N-WL25-P
Sculă cu coadă – sistem de strunjire de copiere W1010.12N-WL25-P-W1010.12N-WL25-P-0658049913 Sculă cu coadă – sistem de strunjire de copiere – W1010.16N-WL25-P

1.316,84 lei fără TVA - 1.593,38 lei cu TVA

Numărul articolului: 8341680Familie produs: W1010 SKU: W1010-1616N-WL17-P EAN: 4063464967995 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,210 kg
Dimensiuni 130 × 36,5 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

W1010-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare8,4mm
A2
Lățime funcțională8,4mm
A3
Lungime funcțională120mm
A4
Înălțime de funcționare120mm
B3
Lungime în consolă120mm
B5
Cantitate rezerve de reascuțire120mm
BLD
Identificator imagine15
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
E1
Masă (greutate)0,18kg
E1
Unghiul de atac72,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolW1010-1616N-WL17-P
J22
Codificare produs7724
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$WL1703**3******
J6
Codare loc de separare pe partea mașiniiVKT01A1616$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă120mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire120mm
DenumireDescriereValoareUnitate
B
Lățimea cozii16mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii16mm
HAND
Sensul de așchiereN
HF
Înălțime de funcționare16mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac72,5°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională120mm
MIID
Codificare plăcuță amovibilăWL17-VC050804N-FM4
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire120mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.70°
SC
Insert shape codeV
SSC
Insert seat size code17
TSYCISO
Identificator imagineW1010-AUSSEN-WL25-P
WF
Lățime funcțională8,4mm
WT
Masă (greutate)0,18kg
XYWD
xyw plane distance-120mm
XZWD
xzw plane distance16mm
YZWD
yzw plane distance-8,4mm

Descriere

Sculă cu coadă – sistem de strunjire de copiere W1010…-P • Walter Turn • metric • Coadă cu secțiune pătrată • κ=72,5° • Neutru • 16x16mm • plăcuță cu profil special • WL .. 1703 .. • Răcire de precizie

Descriere unealtă

Strângere pe formă WL la suport și plăcuță
Scule disponibile cu și fără răcire de precizie (-P)
W1010 = variantă neutră

Domenii de utilizare

Componente cu precizie mare
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT (cu numai 2 muchii așchietoare și stabilitate mai redusă)
Strunjire de copiere cu intrare până la 30°, 50° (W1011) și 72,5° (W1010)
Strunjire dinamică

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga și pe dreapta, se potrivește pe aceeași sculă
Geometrie FP4, MP4, FM4 și MM4 cu unghi la vârf de 35°
Geometrie MU6, plăcuțe amovibile cu rază completă
Sorturi: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S și WBH20C

Avantajele Dvs.

Constanță dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii așchietoare
Flexibilitate mare: 4 tipuri de plăcuțe amovibile se potrivesc în aceeași sculă
Durabilitate ridicată la strunjirea de copiere
Precizie la schimbare cu 50% mai mare comparativ cu plăcuțele amovibile ISO

DenumireDescriereValoareUnitate
bLățimea cozii16mm
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii16mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>4</sub>Lungimea funcțională22mm
CodificareCodificare sculăW1010-1616N-WL17-P
TipPlăcuțe amovibile posibileWL17..
