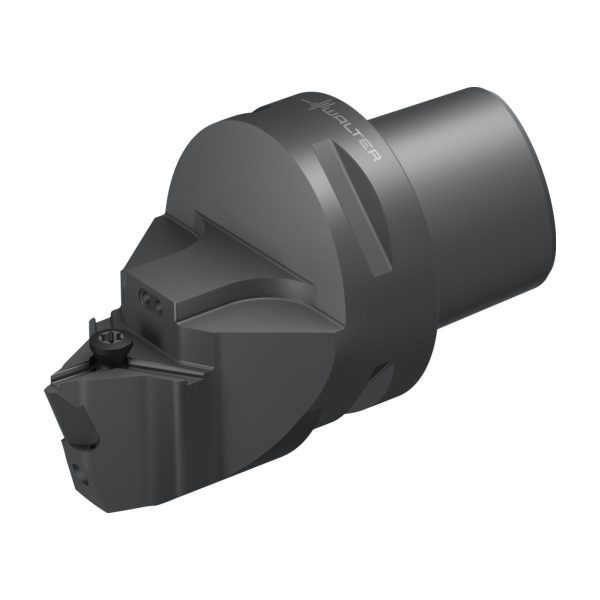

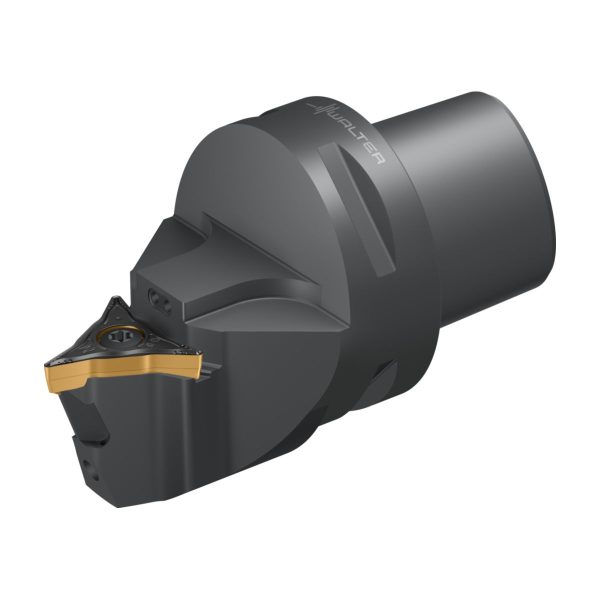

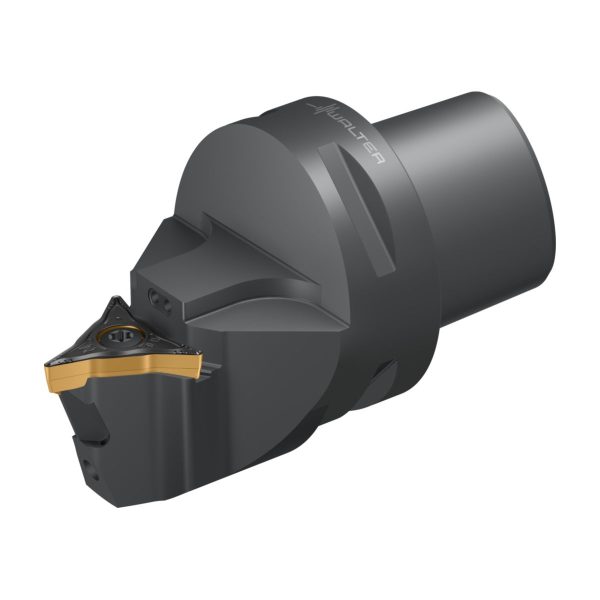

Suporți pentru strunjire – sistem de strunjire de copiere – W1010-C6N-WL25-P

Suporți pentru strunjire – sistem de strunjire de copiere W1010-C6N-WL25-P-W1010-C6N-WL25-P-4063464861859 Suporți pentru strunjire – sistem de strunjire de copiere – W1010-C5N-WL25-P
Plăcuțe de strunjire filete interioare – profil integral Plăcuțe de strunjire filete interioare – profil integral, metric ISO 60° – NTS-IR-11 1.50ISO WMP32

3.019,09 lei fără TVA - 3.653,10 lei cu TVA

Numărul articolului: 8320858Familie produs: W1010 SKU: W1010-C6N-WL25-P EAN: 4063464861859 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,074 kg
Dimensiuni 105 × 70 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare0mm
A2
Lățime funcțională0mm
A3
Lungime funcțională65mm
A4
Înălțime de funcționare103mm
B3
Lungime în consolă103mm
B5
Cantitate rezerve de reascuțire103mm
BLD
Identificator imagine8
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
E1
Masă (greutate)0,97kg
E1
Unghiul de atac72,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
StandardISO26623-1
J21
Număr articolW1010-C6N-WL25-P
J22
Codificare produs8101
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$WL2504**3******
J6
Codare loc de separare pe partea mașiniiCCS01C0630$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
NSM
Număr standard caracteristicăDIN4000-90

Descriere

Suporți pentru strunjire – sistem de strunjire de copiere W1010-C…-P • Walter Turn • metric • Walter CaptoTM ISO 26623 • κ=72,5° • Neutru • C6 • plăcuță cu profil special • WL .. 2504 .. • Răcire de precizie

Descriere unealtă

Interfață Walter Capto™
Strângere pe formă WL la suport și plăcuță
Scule disponibile cu și fără răcire de precizie (-P)
W1010 = variantă neutră

Domenii de utilizare

Componente cu precizie mare
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT (cu numai 2 muchii așchietoare și stabilitate mai redusă)
Strunjire de copiere cu intrare până la 30°, 50° (W1011) și 72,5° (W1010)
Strunjire dinamică

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga și pe dreapta, se potrivește pe aceeași sculă
Geometrie FP4, MP4, FM4 și MM4 cu unghi la vârf de 35°
Geometrie MU6, plăcuțe amovibile cu rază completă
Sorturi: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S și WBH20C

Avantajele Dvs.

Constanță dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii așchietoare
Flexibilitate mare: 4 tipuri de plăcuțe amovibile se potrivesc în aceeași sculă
Durabilitate ridicată la strunjirea de copiere
Precizie la schimbare cu 50% mai mare comparativ cu plăcuțele amovibile ISO

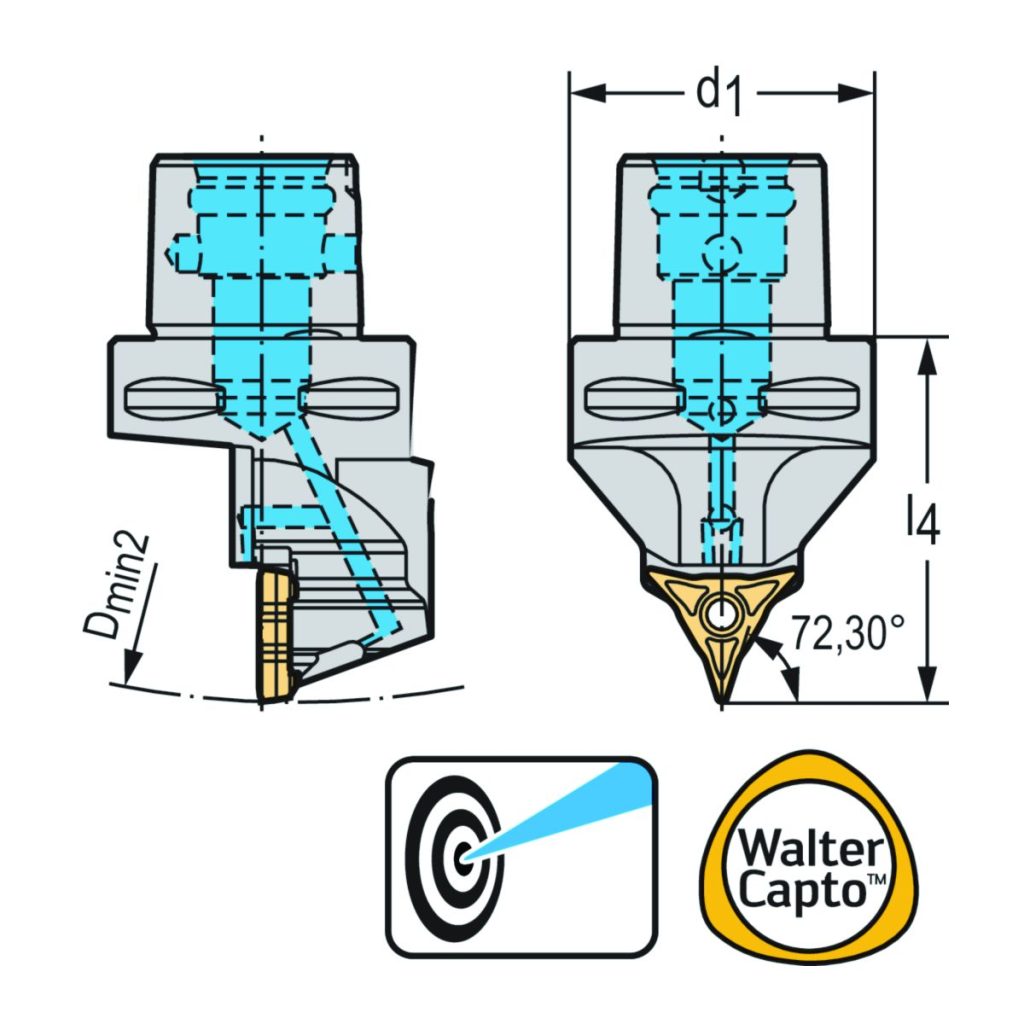

DenumireDescriereValoareUnitate
d<sub>1</sub>Codul dimensiunii de îmbinareC6
γUnghi de degajare ortogonal0°
λ<sub>s</sub>Unghi de înclinare0°
CodificareCodificare sculăW1010-C6N-WL25-P
TipPlăcuțe amovibile posibileWL25..
