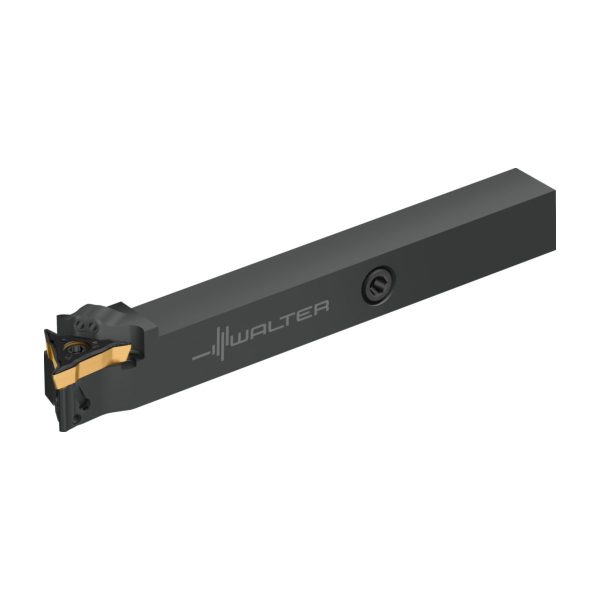

Sculă cu coadă – sistem de strunjire de copiere W1011.10R-WL17-S-P-W1011.10R-WL17-S-P-4063466711107
Sculă cu coadă – sistem de strunjire de copiere W1011.10R-WL17-S-P-W1011.10R-WL17-S-P-4063466711107
Sculă cu coadă – sistem de strunjire de copiere - W1011.10R-WL17-S-P - imagine 2
Sculă cu coadă – sistem de strunjire de copiere - W1011.10R-WL17-S-P - imagine 3

Sculă cu coadă – sistem de strunjire de copiere – W1011.10R-WL17-S-P

Sculă cu coadă – sistem de strunjire de copiere W1011.10R-WL17-S-P-W1011.10R-WL17-S-P-4063466711107 Sculă cu coadă – sistem de strunjire de copiere – W1011.08R-WL17-S-P
Sculă cu coadă – sistem de strunjire de copiere W1010.12N-WL25-P-W1010.12N-WL25-P-0658049913 Sculă cu coadă – sistem de strunjire de copiere – W1010-2020N-WL25-P

1.316,84 lei fără TVA - 1.593,38 lei cu TVA

Numărul articolului: 8695465Familie produs: W1011 SKU: W1011.10R-WL17-S-P EAN: 4063466711107 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare15,875mm
A2
Lățime funcțională15,875mm
A3
Lungime funcțională120mm
A4
Înălțime de funcționare120mm
B3
Lungime în consolă120mm
B5
Cantitate rezerve de reascuțire120mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii15,875mm
C5
Lățimea cozii15,875mm
D7
Masă (greutate)0,18kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolW1011.10R-WL17-S-P
J22
Codificare produs8152
J41
Codare loc de separare plăcuță amovibilăWR$$WL1703**3******
J42
Codificare plăcuță amovibilăWL17-VC0504N
J6
Codare loc de separare pe partea mașiniiVKT01B1010$$$$
J8
Procedee de prelucrareDDA
NSM
Număr standard caracteristicăDIN4000-90

Descriere

Sculă cu coadă – sistem de strunjire de copiere W1011…-S-P • Walter Turn • inch • Coadă cu secțiune pătrată • κ=107,5° • Dreapta • 16x16mm • plăcuță cu profil special • WL .. 1703 ..

Descriere unealtă

Plăcuțe neutre, pe dreapta și pe stânga, utilizabile în aceeași sculă
Sistem de strunjire de copiere Walter Turn W1011-S-P cu coadă cu secțiune pătrată pentru mașini de strunjire longitudinală
Răcire de precizie pe fața de degajare și pe flanc
Prinderea WL Walter Turn cu închidere pe formă împiedică mișcarea plăcuței în port-sculă
Precizie la schimbare cu 50% mai mare (comparativ cu plăcuțele amovibile ISO)

Domenii de utilizare

Mașini de strunjire longitudinală și mașini multiax cu o presiune a lichidului de răcire de până la 150 bari/2.175 psi
Componente cu precizie mare
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT (cu numai 2 muchii așchietoare și stabilitate mai redusă)
Prelucrări prin strunjire spre înainte și înapoi
Strunjire de copiere cu intrare până la 30°, 50° (W1011) și 72,5° (W1010)
Strunjire dinamică

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga și pe dreapta, se potrivește pe aceeași sculă
Geometrie FP4, MP4, FM4 și MM4 cu unghi la vârf de 35°
Geometrie MU6, plăcuțe amovibile cu rază completă
Sorturi: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S și WBH20C

Avantajele Dvs.

Constanță dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii așchietoare
Durabilitate ridicată datorită posibilității de strunjire spre înainte și înapoi
Flexibilitate mare: 4 tipuri de plăcuțe amovibile se potrivesc în aceeași sculă
Precizie la schimbare cu 50% mai mare comparativ cu plăcuțele amovibile ISO

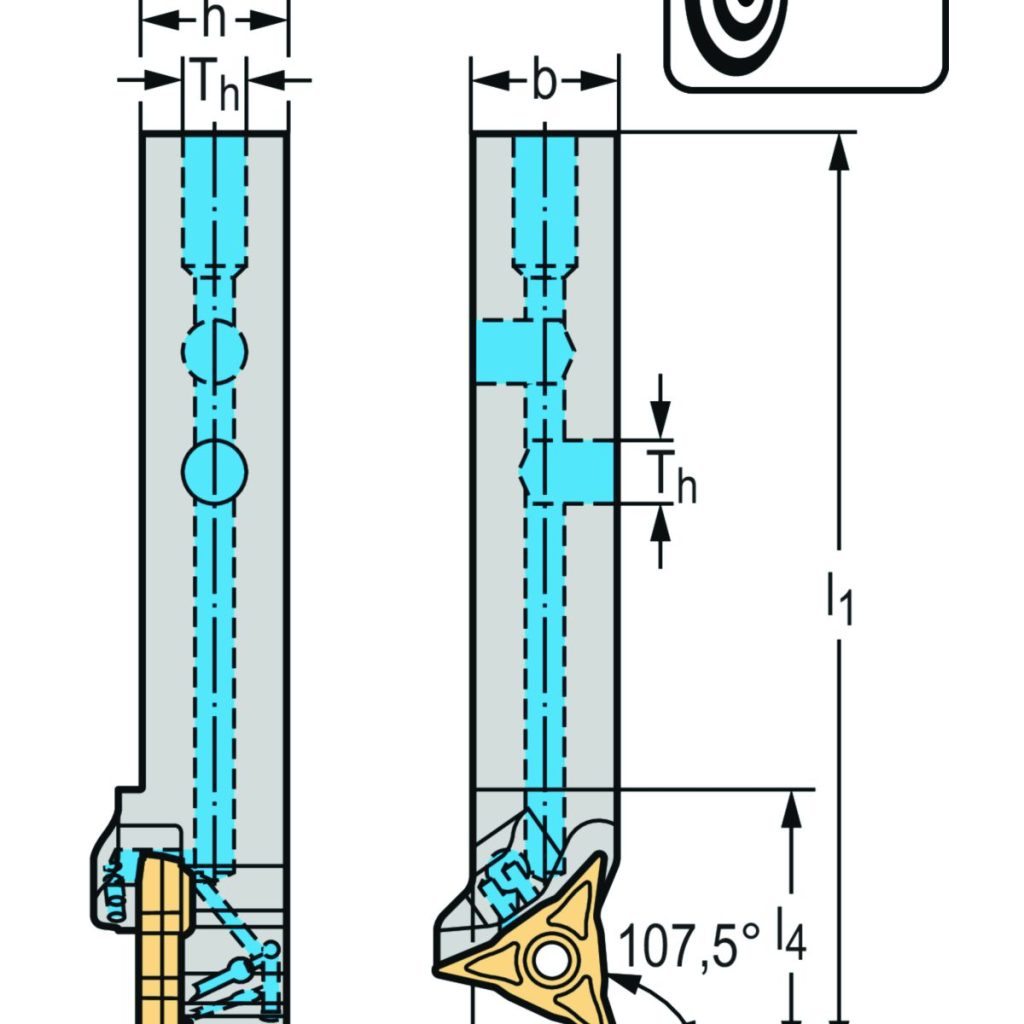

DenumireDescriereValoareUnitate
bLățimea cozii0,625inch
T<sub>h</sub>Mărime filet pentru intrarea lichidului de răcireG1/8"
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii0,625inch
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală4,724inch
l<sub>4</sub>Lungimea funcțională0,866inch
CodificareCodificare sculăW1011.10R-WL17-S-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței17
TipPlăcuțe amovibile posibileWL17..
fLățimea funcțională0,625inch
