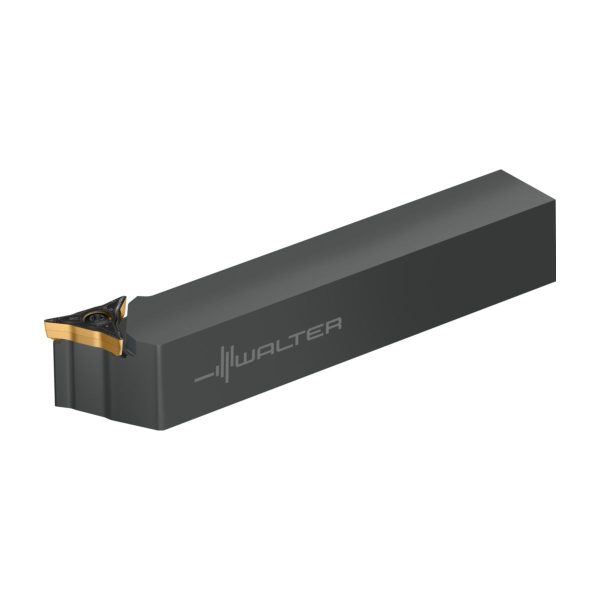

Sculă cu coadă – sistem de strunjire de copiere - W1011.12L-WL25-P - imagine 2

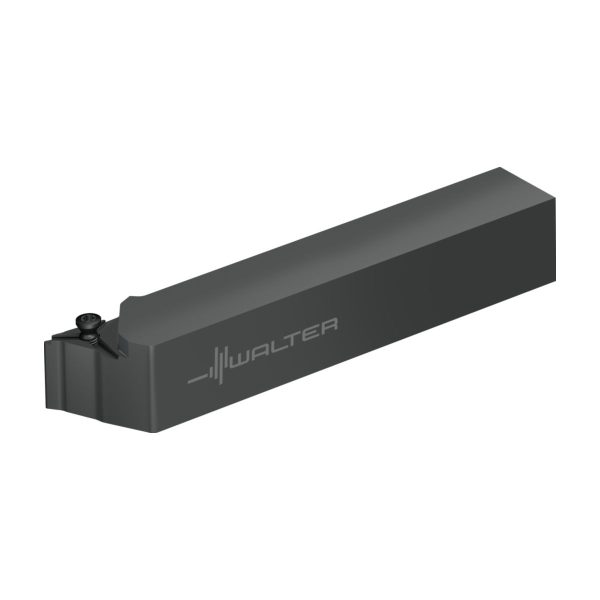

Sculă cu coadă – sistem de strunjire de copiere - W1011.12L-WL25-P - imagine 3

Sculă cu coadă – sistem de strunjire de copiere – W1011.12L-WL25-P

Sculă cu coadă – sistem de strunjire de copiere W1011.16R-WL25-P-W1011.16R-WL25-P-0637461913 Sculă cu coadă – sistem de strunjire de copiere – W1011-2525R-WL17-P
Sculă cu coadă – sistem de strunjire de copiere W1011.16L-WL25-P-W1011.16L-WL25-P-0637460913 Sculă cu coadă – sistem de strunjire de copiere – W1011.16L-WL25-P

1.498,84 lei fără TVA - 1.813,60 lei cu TVA

Numărul articolului: 7960369Familie produs: W1011 SKU: W1011.12L-WL25-P UPC: 0637458913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,300 kg
Dimensiuni 125 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

W1011-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare25,4mm
A2
Lățime funcțională25,4mm
A3
Lungime funcțională114,3mm
A4
Înălțime de funcționare114,3mm
B3
Lungime în consolă114,3mm
B5
Cantitate rezerve de reascuțire114,3mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii19,05mm
C5
Lățimea cozii19,05mm
D7
Masă (greutate)0,27kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolW1011.12L-WL25-P
J22
Codificare produs7681
J41
Codare loc de separare plăcuță amovibilăWR$$WL2504**3******
J42
Codificare plăcuță amovibilăWL25-VC0708N-MM4
J6
Codare loc de separare pe partea mașiniiVKT01B1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă114,3mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii19,05mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii19,05mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare19,05mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac127,5°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională114,3mm
MIID
Codificare plăcuță amovibilăWL25-VC0708N-MM4
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire114,3mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.35°
SC
Insert shape codeV
SSC
Insert seat size code25
TSYCISO
Identificator imagineW1011-10-16-L-AUSSEN-WL25-IN-P
WF
Lățime funcțională25,4mm
WT
Masă (greutate)0,27kg
XYWD
xyw plane distance-114,3mm
XZWD
xzw plane distance19,05mm
YZWD
yzw plane distance25,4mm

Descriere

Sculă cu coadă – sistem de strunjire de copiere W1011…-P • Walter Turn • inch • Coadă cu secțiune pătrată • κ=107,5° • Stânga • 19x19mm • plăcuță cu profil special • WL .. 2504 .. • Răcire de precizie

Descriere unealtă

Sistem de strunjire de copiere Walter Turn W1011-P cu coadă cu secțiune pătrată
Răcire de precizie pe fața de degajare și pe flanc
Plăcuțele neutre, pe dreapta, pe stânga și cu rază completă pot fi montate pe aceeași sculă
Prinderea WL Walter Turn cu închidere pe formă împiedică mișcarea plăcuței în port-sculă
Precizie la schimbare cu 50% mai mare (comparativ cu plăcuțele amovibile ISO)

Domenii de utilizare

Componente cu precizie mare
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT (cu numai 2 muchii așchietoare și stabilitate mai redusă)
Prelucrări prin strunjire spre înainte și înapoi
Strunjire de copiere cu intrare până la 30°, 50° (W1011) și 72,5° (W1010)
Strunjire dinamică

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga și pe dreapta, se potrivește pe aceeași sculă
Geometrie FP4, MP4, FM4 și MM4 cu unghi la vârf de 35°
Geometrie MU6, plăcuțe amovibile cu rază completă
Sorturi: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S și WBH20C

Avantajele Dvs.

Constanță dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii așchietoare
Durabilitate ridicată datorită posibilității de strunjire spre înainte și înapoi
Flexibilitate mare: 4 tipuri de plăcuțe amovibile se potrivesc în aceeași sculă
Precizie la schimbare cu 50% mai mare comparativ cu plăcuțele amovibile ISO

DenumireDescriereValoareUnitate
bLățimea cozii0,75inch
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii0,75inch
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală4,5inch
l<sub>4</sub>Lungimea funcțională1,319inch
CodificareCodificare sculăW1011.12L-WL25-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței25
TipPlăcuțe amovibile posibileWL25..
fLățimea funcțională1inch
