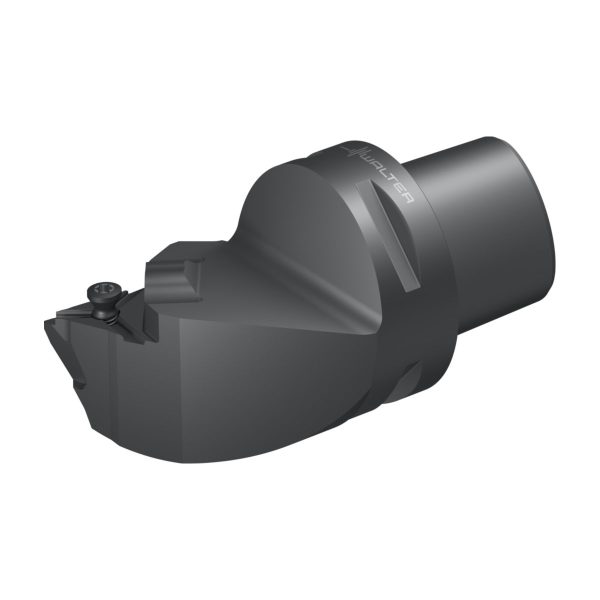

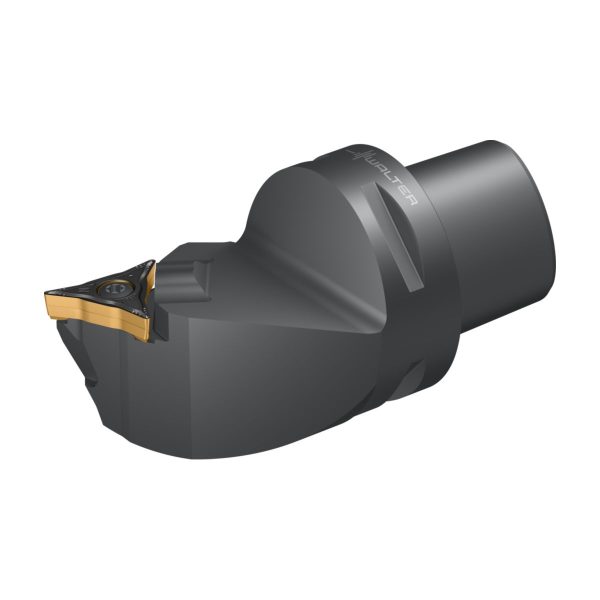

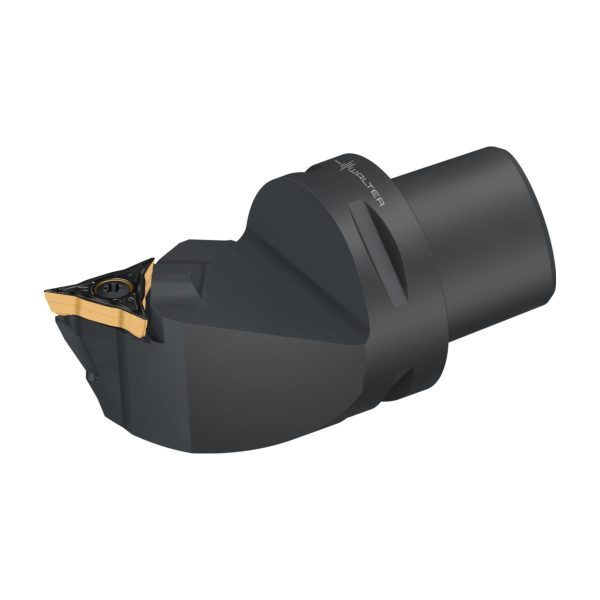

Suporți pentru strunjire – sistem de strunjire de copiere – W1011-C3L-WL17-P
2.360,67 lei fără TVA - 2.856,41 lei cu TVA
- Caracteristici DIN
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 22 | mm |
A2 | Lățime funcțională | 22 | mm |
A3 | Lungime funcțională | 40 | mm |
B3 | Lungime în consolă | 59 | mm |
B5 | Cantitate rezerve de reascuțire | 59 | mm |
BLD | Identificator imagine | 8 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
D7 | Masă (greutate) | kg | kg |
E3 | Unghiul de atac | 93 | ° |
E3 | Unghi de colț plăcuță amovibilă | 35 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 3 | |
H22 | Ieșire agent de lubrifiere/răcire | 7 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | W1011-C3L-WL17-P | |
J22 | Codificare produs | 7791 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$WL1703**3****** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0320$$$$ | |
J8 | Procedee de prelucrare | DDA |
Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504L-FP4 WPP20GSKU: WL17-VC0504L-FP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0502L-FP4 WPP20GSKU: WL17-VC0502L-FP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508L-FP4 WPP20GSKU: WL17-VC0508L-FP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504R-FP4 WPP20GSKU: WL17-VC0504R-FP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0502R-FP4 WPP20GSKU: WL17-VC0502R-FP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508R-FP4 WPP20GSKU: WL17-VC0508R-FP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508R-FM4 WSM20SSKU: WL17-VC0508R-FM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0502R-FM4 WSM20SSKU: WL17-VC0502R-FM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504R-FM4 WSM20SSKU: WL17-VC0504R-FM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0502R-FM4 WSM10SSKU: WL17-VC0502R-FM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508R-FM4 WSM10SSKU: WL17-VC0508R-FM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504R-FM4 WSM10SSKU: WL17-VC0504R-FM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0502L-FM4 WSM20SSKU: WL17-VC0502L-FM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508L-FM4 WSM10SSKU: WL17-VC0508L-FM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504L-FM4 WSM20SSKU: WL17-VC0504L-FM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508L-FM4 WSM20SSKU: WL17-VC0508L-FM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0502L-FM4 WSM10SSKU: WL17-VC0502L-FM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504L-FM4 WSM10SSKU: WL17-VC0504L-FM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504N-FM4 WSM10SSKU: WL17-VC0504N-FM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0502N-FM4 WSM20SSKU: WL17-VC0502N-FM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508N-FM4 WSM10SSKU: WL17-VC0508N-FM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504N-FM4 WSM20SSKU: WL17-VC0504N-FM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508N-FM4 WSM20SSKU: WL17-VC0508N-FM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0502N-FM4 WSM10SSKU: WL17-VC0502N-FM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508N-FP4 WPP20GSKU: WL17-VC0508N-FP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504N-FP4 WPP20GSKU: WL17-VC0504N-FP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504R-MP4 WPP20GSKU: WL17-VC0504R-MP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508R-MP4 WPP20GSKU: WL17-VC0508R-MP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504L-MP4 WPP20GSKU: WL17-VC0504L-MP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508L-MP4 WPP20GSKU: WL17-VC0508L-MP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504R-MM4 WSM20SSKU: WL17-VC0504R-MM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508R-MM4 WSM20SSKU: WL17-VC0508R-MM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504L-MM4 WSM20SSKU: WL17-VC0504L-MM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508L-MM4 WSM20SSKU: WL17-VC0508L-MM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508N-MM4 WMP20SSKU: WL17-VC0508N-MM4 WMP20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504N-MM4 WSM10SSKU: WL17-VC0504N-MM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504N-MM4 WMP20SSKU: WL17-VC0504N-MM4 WMP20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508N-MM4 WSM10SSKU: WL17-VC0508N-MM4 WSM10S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504N-MM4 WSM20SSKU: WL17-VC0504N-MM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508N-MM4 WSM20SSKU: WL17-VC0508N-MM4 WSM20S153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0504N-MP4 WPP20GSKU: WL17-VC0504N-MP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Plăcuțe amovibile sistem de strunjire de copiere – WL17-VC0508N-MP4 WPP20GSKU: WL17-VC0508N-MP4 WPP20G153,10 lei fără TVA - 185,25 lei cu TVA
- Master HSK DIN 69893-1 A – HA06-C3-032-075SKU: HA06-C3-032-0753.008,39 lei fără TVA - 3.640,15 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C3-032-080SKU: HA10-C3-032-0803.008,39 lei fără TVA - 3.640,15 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-40 030SKU: C3-390B.140-40 0302.002,02 lei fără TVA - 2.422,44 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-40 060SKU: C3-390B.140-40 0602.002,02 lei fără TVA - 2.422,44 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-50 030SKU: C3-390B.140-50 0302.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.55-40 060SKU: C3-390B.55-40 0602.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-50 060SKU: C3-390B.140-50 0602.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.58-50 040SKU: C3-390B.58-50 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.55-40 030SKU: C3-390B.55-40 0302.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.58-50 070SKU: C3-390B.58-50 0702.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-40 030SKU: C3-A390B.45-40 0302.039,49 lei fără TVA - 2.467,78 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-40 060SKU: C3-A390B.45-40 0602.039,49 lei fără TVA - 2.467,78 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-50 030SKU: C3-A390B.45-50 0302.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-50 060SKU: C3-A390B.45-50 0602.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C3-390.540-50 030ASKU: C3-390.540-50 030A3.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.558-50 040SKU: C3-390B.558-50 0403.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.555-40 030SKU: C3-390B.555-40 0303.013,74 lei fără TVA - 3.646,63 lei cu TVA
- Prelungitor – C3-391.01-32 035SKU: C3-391.01-32 0352.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Prelungitor – C3-391.01-32 060ASKU: C3-391.01-32 060A2.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Prelungitor – C3-391.01-32 080ASKU: C3-391.01-32 080A2.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Adaptor tip reducție – C6-391.02-32 070ASKU: C6-391.02-32 070A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C4-391.02-32 070ASKU: C4-391.02-32 070A2.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor tip reducție – C4-391.02-32 055ASKU: C4-391.02-32 055A2.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor tip reducție – C5-391.02-32 060ASKU: C5-391.02-32 060A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor tip reducție – C8-391.02-32 060BSKU: C8-391.02-32 060B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C6-391.02-32 032SKU: C6-391.02-32 0322.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C5-391.02-32 033ASKU: C5-391.02-32 033A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Sisteme de prindere – C3-RC2085-4038MSKU: C3-RC2085-4038M6.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Sisteme de prindere – C3-LC2090-19039MSKU: C3-LC2090-19039M7.943,85 lei fără TVA - 9.612,06 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-LC2030-00060MSKU: C3-LC2030-00060M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-RC2030-00060MSKU: C3-RC2030-00060M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-LC2030-41020MSKU: C3-LC2030-41020M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-RC2030-41020MSKU: C3-RC2030-41020M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere – C3-NC2000-08018-32SKU: C3-NC2000-08018-326.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Şuruburi cu cap – FS1457SKU: FS145727,14 lei fără TVA - 32,84 lei cu TVA
- Cheie – FS1466SKU: FS146654,39 lei fără TVA - 65,81 lei cu TVA
Descriere
Suporți pentru strunjire – sistem de strunjire de copiere W1011-C…-P • Walter Turn • metric • Walter CaptoTM ISO 26623 • κ=107,5° • Stânga • C3 • plăcuță cu profil special • WL .. 1703 .. • Răcire de precizie
Descriere unealtă
Sistem de strunjire de copiere Walter CaptoTM W1011-C…-P
Răcire de precizie pe fața de degajare și pe flanc
Plăcuțele neutre, pe dreapta, pe stânga și cu rază completă pot fi montate pe aceeași sculă
Prinderea WL Walter Turn cu închidere pe formă împiedică mișcarea plăcuței în port-sculă
Precizie la schimbare cu 50% mai mare (comparativ cu plăcuțele amovibile ISO)
Domenii de utilizare
Componente cu precizie mare
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT (cu numai 2 muchii așchietoare și stabilitate mai redusă)
Prelucrări prin strunjire spre înainte și înapoi
Strunjire de copiere cu intrare până la 30°, 50° (W1011) și 72,5° (W1010)
Strunjire dinamică
Plăcuțe
Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga și pe dreapta, se potrivește pe aceeași sculă
Geometrie FP4, MP4, FM4 și MM4 cu unghi la vârf de 35°
Geometrie MU6, plăcuțe amovibile cu rază completă
Sorturi: WKP01G, WPP10G, WPP20G, WMP20S, WSM01, WSM10S, WSM20S, WSM30S și WBH20C
Avantajele Dvs.
Constanță dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii așchietoare
Durabilitate ridicată datorită posibilității de strunjire spre înainte și înapoi
Flexibilitate mare: 4 tipuri de plăcuțe amovibile se potrivesc în aceeași sculă
Precizie la schimbare cu 50% mai mare comparativ cu plăcuțele amovibile ISO

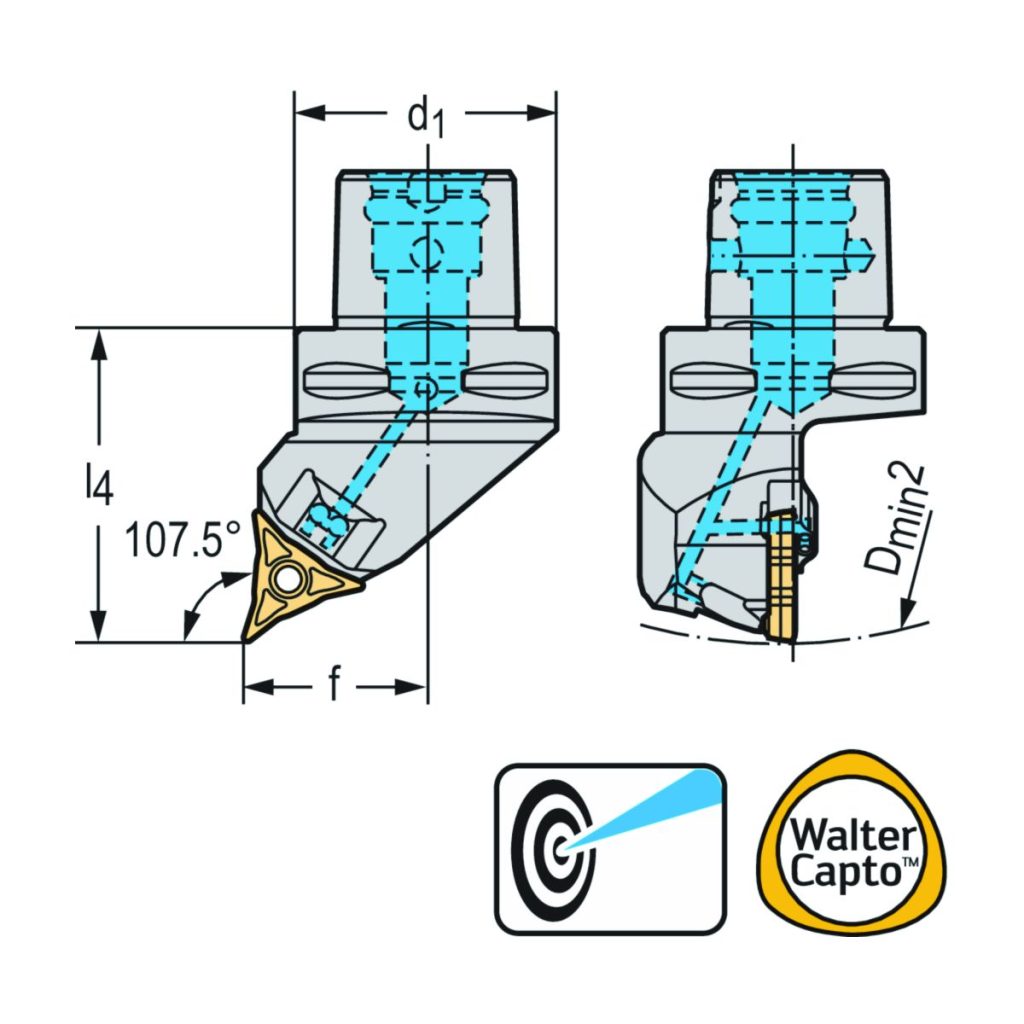

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C3 | |
| D<sub>min</sub> | Diametrul minim al burghiului | 120 | mm |
| D<sub>min2</sub> | Diametrul minim al burghiului | 120 | mm |
| γ | Unghi de degajare ortogonal | 0 | ° |
| λ<sub>s</sub> | Unghi de înclinare | 0 | ° |
| l<sub>4</sub> | Lungimea funcțională | 40 | mm |
| Codificare | Codificare sculă | W1011-C3L-WL17-P | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 17 | |
| Tip | Plăcuțe amovibile posibile | WL17.. | |
| f | Lățimea funcțională | 22 | mm |
