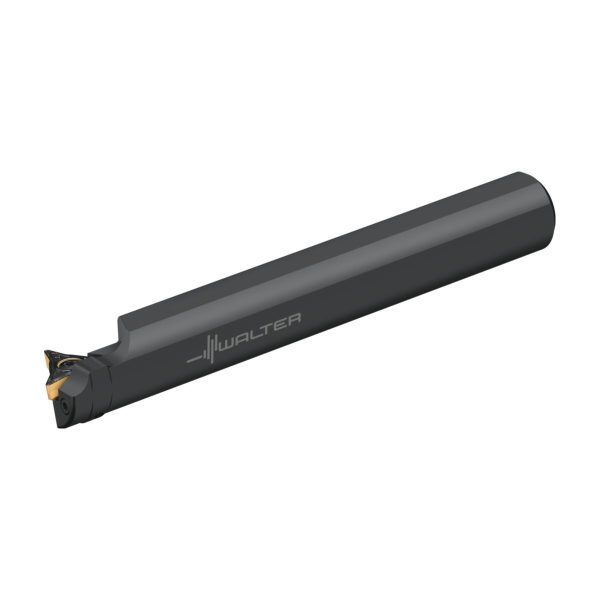

Bară pentru strunjire interioară – sistem de strunjire de copiere W1210-40TL-WL25-W1210-40TL-WL25-0689847921
Bară pentru strunjire interioară – sistem de strunjire de copiere W1210-40TL-WL25-W1210-40TL-WL25-0689847921

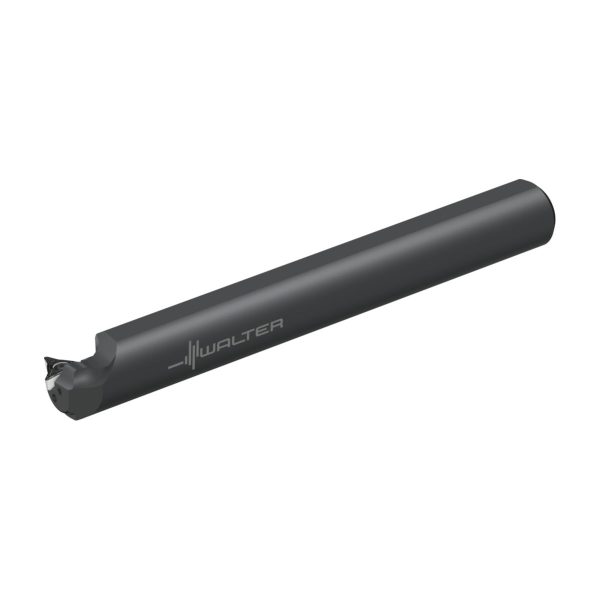

Bară pentru strunjire interioară – sistem de strunjire de copiere - W1210-32TL-WL25 - imagine 2

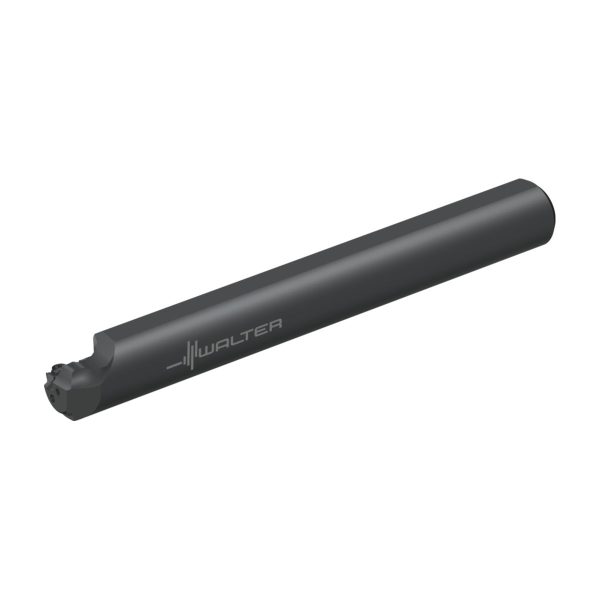

Bară pentru strunjire interioară – sistem de strunjire de copiere - W1210-32TL-WL25 - imagine 3

Bară pentru strunjire interioară – sistem de strunjire de copiere – W1210-32TL-WL25

Bară pentru strunjire interioară – sistem de strunjire de copiere W1210-40TL-WL25-W1210-40TL-WL25-0689847921 Bară pentru strunjire interioară – sistem de strunjire de copiere – W1210-25TL-WL25
Bară pentru strunjire interioară – sistem de strunjire de copiere W1210-40TL-WL25-W1210-40TL-WL25-0689847921 Bară pentru strunjire interioară – sistem de strunjire de copiere – W1210-40TL-WL25

2.002,02 lei fără TVA - 2.422,44 lei cu TVA

Numărul articolului: 8138211Familie produs: W1210 SKU: W1210-32TL-WL25 UPC: 0689845921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,700 kg
Dimensiuni 315 × 38 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare27mm
A2
Lățime funcțională27mm
A3
Lungime funcțională300mm
A4
Înălțime de funcționare44mm
A6
Diametrul minim al găurii44mm
B3
Lungime în consolă310mm
B5
Cantitate rezerve de reascuțire310mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C4
Înălțimea cozii30mm
D7
Masă (greutate)1,65kg
E1
Unghiul de atac72,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal-1,5°
E5
Unghi de înclinare-4,8°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolW1210-32TL-WL25
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$WL2504**3******
J42
Codificare plăcuță amovibilăWL25-VC0708N-MM4
J6
Codare loc de separare pe partea mașiniiZYL22G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFI
LPR
Lungime în consolă310mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G3200$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare25mm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii320
FMT
Form type machine sideEXT
H
Înălțimea cozii30mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăWL25-VC0708N-MM4
SSC
Insert seat size code25

Descriere

Bară pentru strunjire interioară – sistem de strunjire de copiere W1210 • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Stânga • plăcuță cu profil special • WL .. 2504 .. • Răcire de precizie

Descriere unealtă

Sistem de strunjire de copiere cu strângere pe formă WL pe bara de strunjire și plăcuță amovibilă
Variantă neutră cu unghi de copiere de max. 72,5°
Diametrele barelor de strunjire: 25, 32 și 40 mm

Domenii de utilizare

Strunjire de copiere interioară, strunjire frontală și canelare axială
Unghi de copiere de până la 72,5°
Componente cu precizie mare
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT (cu numai 2 muchii așchietoare și stabilitate mai redusă)

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga și pe dreapta, se potrivește pe aceeași sculă

Avantajele Dvs.

Constanță dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
Rentabilitate mare datorită costurilor reduse pentru scule grație celor 3 muchii așchietoare
Durabilitate și fiabilitate ridicate
Fiabilitate maximă: cele 4 tipuri de plăcuțe amovibile se potrivesc pe aceeași sculă

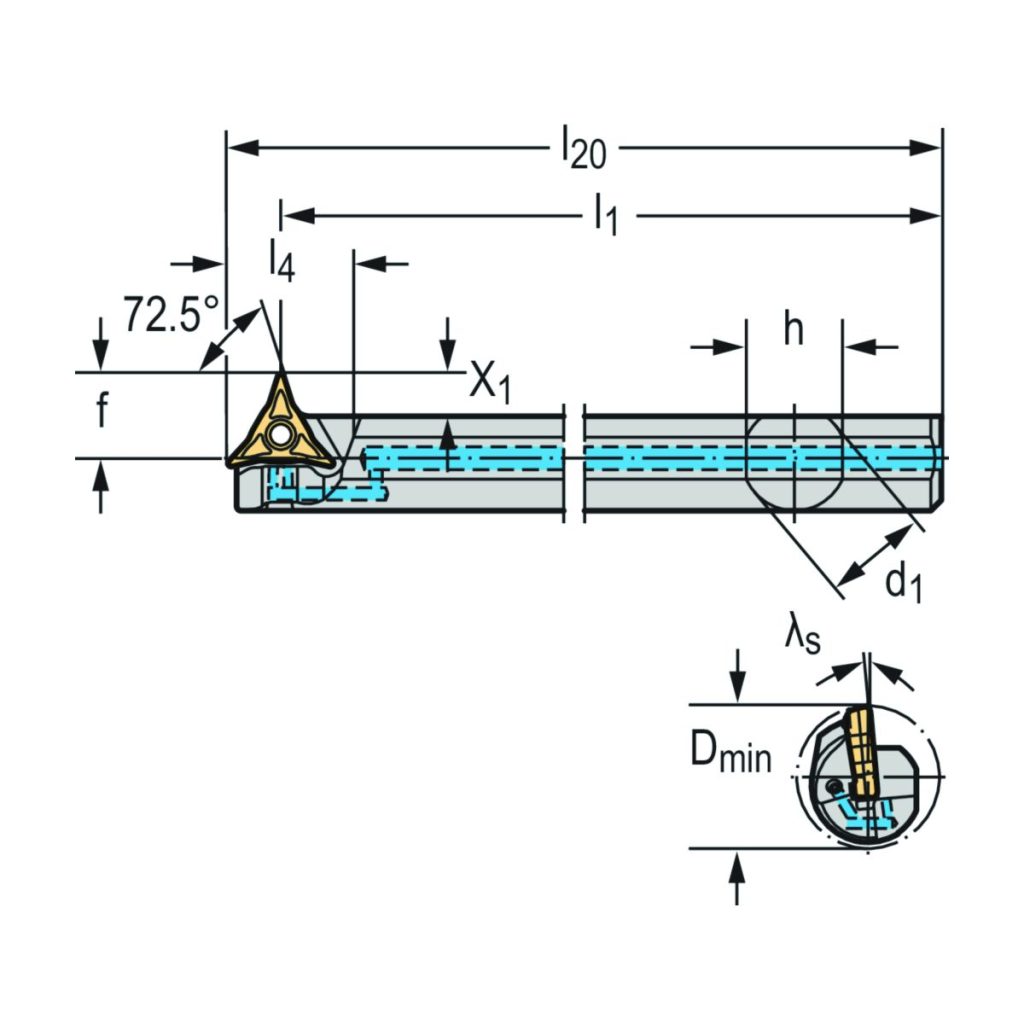

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>32mm
D<sub>min</sub>Diametrul minim al burghiului44mm
γUnghi de degajare ortogonal-1,5°
hÎnălțimea cozii30mm
λ<sub>s</sub>Unghi de înclinare-4,8°
l<sub>1</sub>Lungimea totală300mm
l<sub>20</sub>Lungimea totală310mm
l<sub>4</sub>Lungimea maximă în consolă31mm
CodificareCodificare sculăW1210-32TL-WL25
Dimensiunea scaunului plăciiMărimea locașului plăcuței25
TipPlăcuțe amovibile posibileWL25..
fLățimea funcțională27mm
X<sub>1</sub>X<sub>1</sub>11mm
