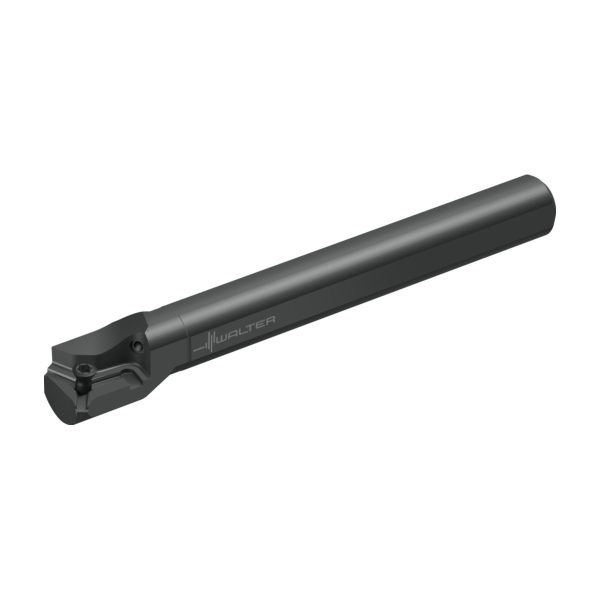

Bară pentru strunjire interioară – sistem de strunjire de copiere – W1211-12MR-WL17

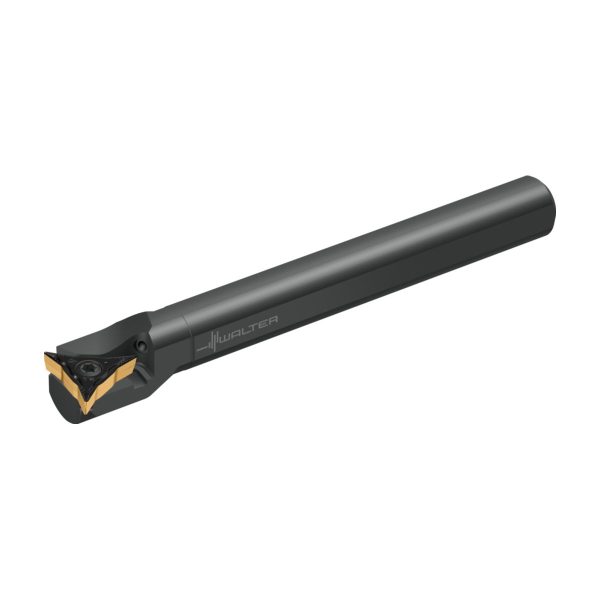

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211.12SR-WL17-W1211.12SR-WL17-4063467322012 Bară pentru strunjire interioară – sistem de strunjire de copiere – W1211-16RR-WL17
Bară pentru strunjire interioară – sistem de strunjire de copiere W1211.12SL-WL17-W1211.12SL-WL17-4063467322029 Bară pentru strunjire interioară – sistem de strunjire de copiere – W1211-12ML-WL17

1.017,07 lei fără TVA - 1.230,65 lei cu TVA

Numărul articolului: 8341681Familie produs: W1211 SKU: W1211-12MR-WL17 EAN: 4063464968107 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,131 kg
Dimensiuni 152 × 25 mm
DenumireDescriereValoareUnitate
A2
Lățime funcțională150mm
A3
Lungime funcțională150mm
A4
Înălțime de funcționare0mm
A6
Diametrul minim al găurii150mm
B3
Lungime în consolă150mm
B5
Cantitate rezerve de reascuțire150mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C4
Diametru de prindere, pe partea mașinii12mm
C4
Înălțimea cozii11,5mm
D7
Masă (greutate)0,108kg
E1
Unghiul de atac72,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal-3,2°
E5
Unghi de înclinare-7,5°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J21
Număr articolW1211-12MR-WL17
J22
Codificare produs7882
J41
Codare loc de separare plăcuță amovibilăWR$$WL1703**3******
J42
Codificare plăcuță amovibilăWL17-VC050804N-FM4
J6
Codare loc de separare pe partea mașiniiZYL22G1200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDI
LPR
Lungime în consolă150mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G1200$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii120
FMT
Form type machine sideEXT
H
Înălțimea cozii11,5mm
IIC
Codare loc de separare plăcuță amovibilăWR$$WL1703**3******
MIID
Codificare plăcuță amovibilă
SSC
Insert seat size code17

Descriere

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211 • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Dreapta • plăcuță cu profil special • WL .. 1703 ..

Descriere unealtă

Sistem de strunjire de copiere cu strângere pe formă WL pe bara de strunjire și plăcuță amovibilă
Variantă pe dreapta/stânga, cu unghi de copiere de max. 50°
Sistem de strunjire de copiere cu strângere pe formă WL pe bara de strunjire și plăcuță amovibilă
Diametrele barelor de strunjire: 25, 32 și 40 mm
Sistem de strunjire de copiere Walter Turn W1211 pentru prelucrare interioară

Domenii de utilizare

Strunjire de copiere interioară, strunjire frontală și canelare axială
Unghi de copiere de până la 50°
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT
Componente cu precizie mare

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga, pe dreapta, precum și varianta cu rază completă se potrivesc în aceeași sculă

Avantajele Dvs.

Durabilitate ridicată la strunjirea de copiere
Rentabilitate mare datorită costurilor reduse pentru scule grație celor 3 muchii așchietoare
Constanță dimensională înaltă și precizie de schimbare datorită prinderii WL cu închidere pe formă

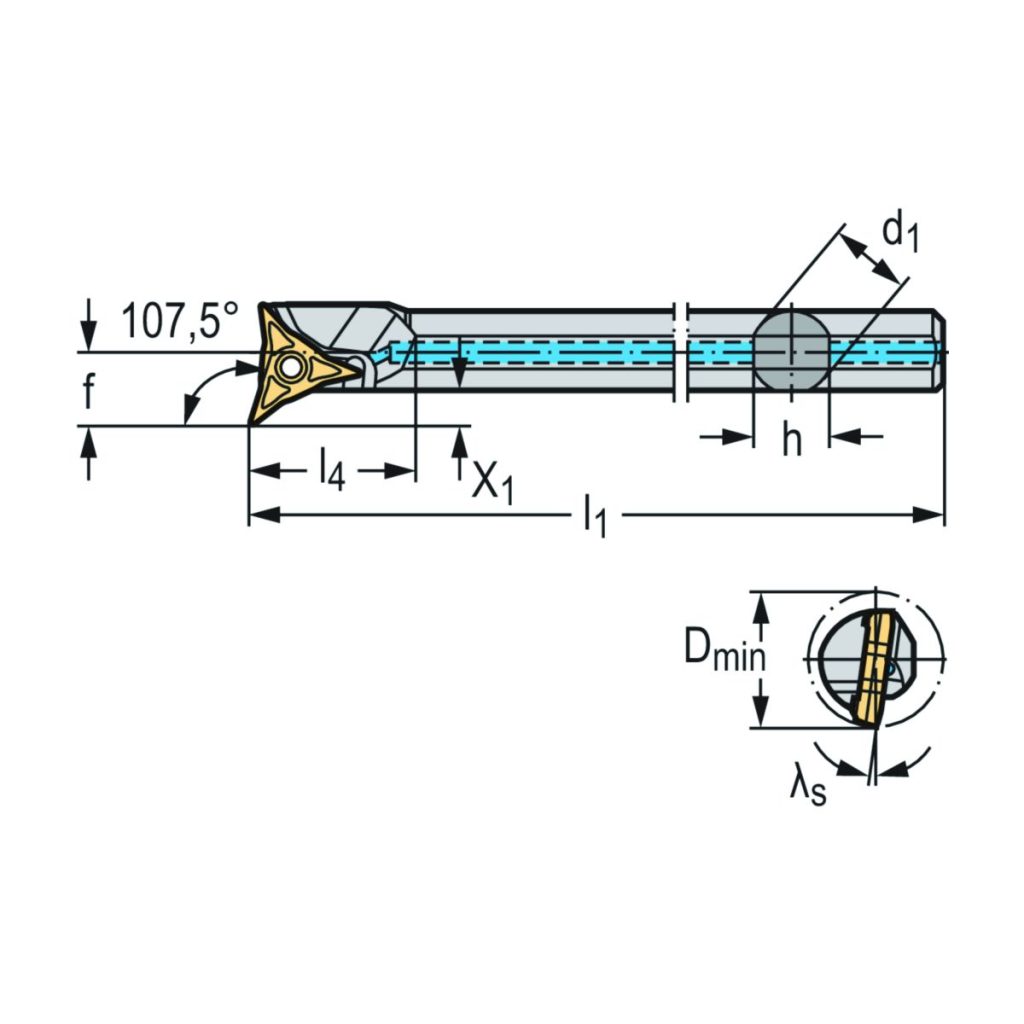

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>12mm
D<sub>min</sub>Diametrul minim al burghiului18mm
γUnghi de degajare ortogonal-3,2°
hÎnălțimea cozii11,5mm
λ<sub>s</sub>Unghi de înclinare-7,5°
l<sub>1</sub>Lungimea totală150mm
l<sub>4</sub>Lungimea maximă în consolă23mm
CodificareCodificare sculăW1211-12MR-WL17
Dimensiunea scaunului plăciiMărimea locașului plăcuței17
TipPlăcuțe amovibile posibileWL17..
fLățimea funcțională10mm
X<sub>1</sub>X<sub>1</sub>4mm
