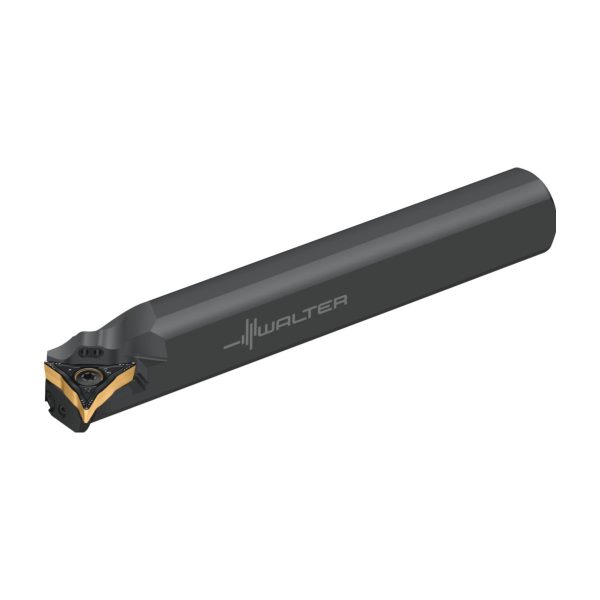

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211.20TR-WL25-W1211.20TR-WL25-4063464862177
Bară pentru strunjire interioară – sistem de strunjire de copiere W1211.20TR-WL25-W1211.20TR-WL25-4063464862177

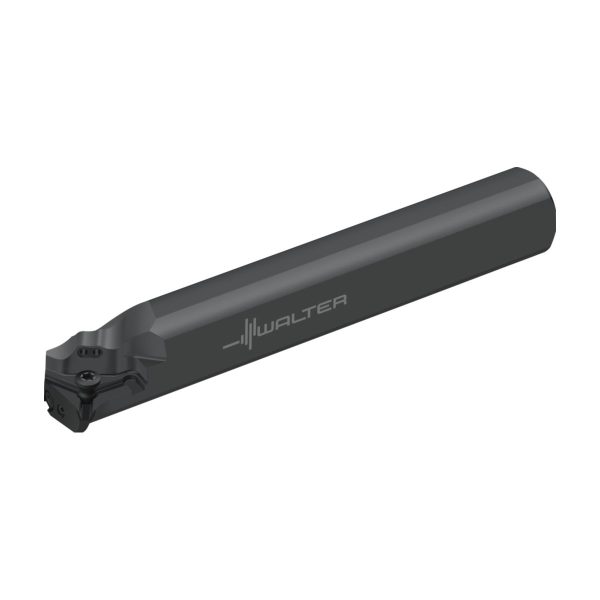

Bară pentru strunjire interioară – sistem de strunjire de copiere - W1211-25TR-WL25 - imagine 2
Bară pentru strunjire interioară – sistem de strunjire de copiere - W1211-25TR-WL25 - imagine 3

Bară pentru strunjire interioară – sistem de strunjire de copiere – W1211-25TR-WL25

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211.20TR-WL25-W1211.20TR-WL25-4063464862177 Bară pentru strunjire interioară – sistem de strunjire de copiere – W1211-40TR-WL25
Bară pentru strunjire interioară – sistem de strunjire de copiere W1211.20TR-WL25-W1211.20TR-WL25-4063464862177 Bară pentru strunjire interioară – sistem de strunjire de copiere – W1211-32TR-WL25

1.648,72 lei fără TVA - 1.994,95 lei cu TVA

Numărul articolului: 8138216Familie produs: W1211 SKU: W1211-25TR-WL25 UPC: 0689850921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,943 kg
Dimensiuni 305 × 38 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare17mm
A2
Lățime funcțională17mm
A3
Lungime funcțională300mm
A4
Înălțime de funcționare32mm
A6
Diametrul minim al găurii32mm
B3
Lungime în consolă300mm
B5
Cantitate rezerve de reascuțire300mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C4
Înălțimea cozii23mm
D7
Masă (greutate)0,896kg
E1
Unghiul de atac72,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal-1,3°
E5
Unghi de înclinare-7,5°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolW1211-25TR-WL25
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$WL2504**3******
J42
Codificare plăcuță amovibilăWL25-VC0708N-MM4
J6
Codare loc de separare pe partea mașiniiZYL22G2500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDI
LPR
Lungime în consolă300mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G2500$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare25mm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii250
FMT
Form type machine sideEXT
H
Înălțimea cozii23mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăWL25-VC0708N-MM4
SSC
Insert seat size code25

Descriere

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211 • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Dreapta • plăcuță cu profil special • WL .. 2504 .. • Răcire de precizie

Descriere unealtă

Sistem de strunjire de copiere cu strângere pe formă WL pe bara de strunjire și plăcuță amovibilă
Variantă pe dreapta/stânga, cu unghi de copiere de max. 50°
Sistem de strunjire de copiere cu strângere pe formă WL pe bara de strunjire și plăcuță amovibilă
Diametrele barelor de strunjire: 25, 32 și 40 mm
Sistem de strunjire de copiere Walter Turn W1211 pentru prelucrare interioară

Domenii de utilizare

Strunjire de copiere interioară, strunjire frontală și canelare axială
Unghi de copiere de până la 50°
Înlocuirea plăcuțelor amovibile ISO VBMT, VCMT, DCMT
Componente cu precizie mare

Plăcuțe

Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Varianta neutră, pe stânga, pe dreapta, precum și varianta cu rază completă se potrivesc în aceeași sculă

Avantajele Dvs.

Durabilitate ridicată la strunjirea de copiere
Rentabilitate mare datorită costurilor reduse pentru scule grație celor 3 muchii așchietoare
Constanță dimensională înaltă și precizie de schimbare datorită prinderii WL cu închidere pe formă

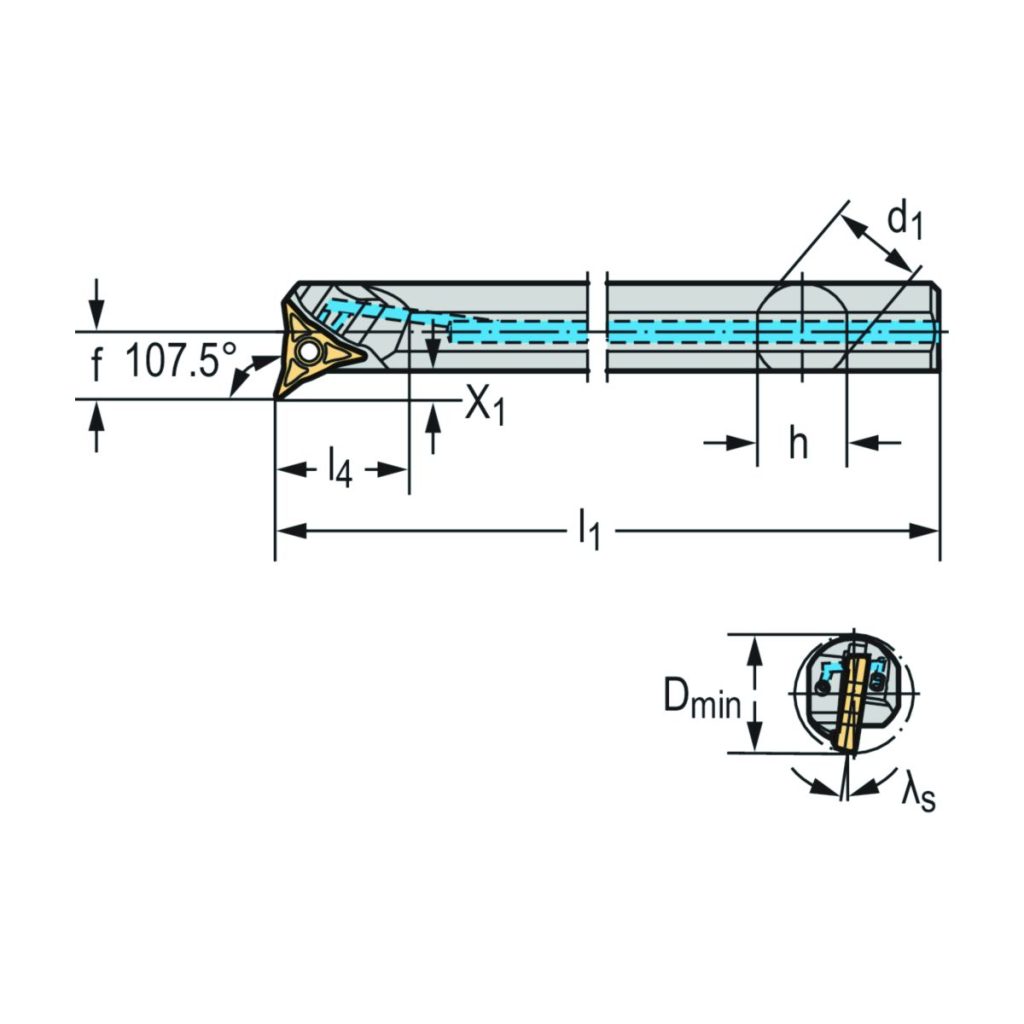

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>25mm
D<sub>min</sub>Diametrul minim al burghiului32mm
γUnghi de degajare ortogonal-1,3°
hÎnălțimea cozii23mm
λ<sub>s</sub>Unghi de înclinare-7,5°
l<sub>1</sub>Lungimea totală300mm
l<sub>4</sub>Lungimea maximă în consolă35mm
CodificareCodificare sculăW1211-25TR-WL25
Dimensiunea scaunului plăciiMărimea locașului plăcuței25
TipPlăcuțe amovibile posibileWL25..
fLățimea funcțională17mm
X<sub>1</sub>X<sub>1</sub>4,5mm
