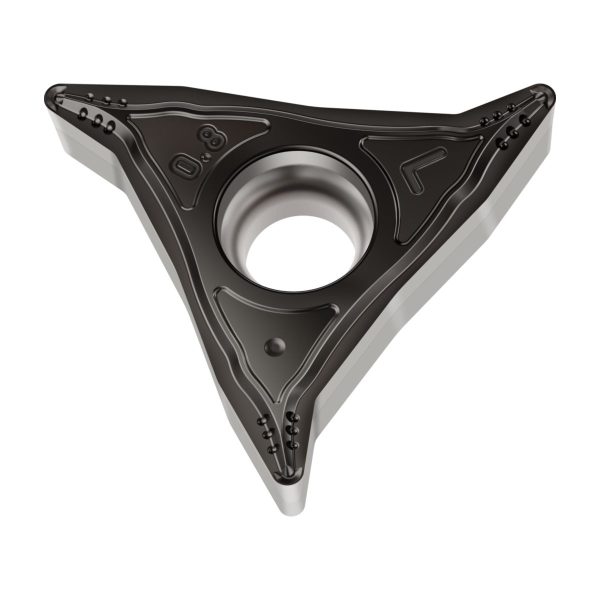

WL17-VC0508L-MM4 WSM20S – Plăcuțe amovibile sistem de strunjire de copiere
109,08 lei fără TVA - 131,99 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
109,08 lei
Preț/set RON
1.090,77 lei
Preț/bucată EUR
21,18 €
Preț/set EUR
211,80 €
- Caracteristici tehnice
- Descriere
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| ap | Adâncime de așchiere | 0.2–1.8 mm | |
| le1 | Lungimea muchiei așchietoare, limitată | 3,6 | mm |
| f | Rata de avans | 0.08–0.25 mm | |
| l | Lungimea muchiei așchietoare | 17 | mm |
| le | Lungimea muchiei așchietoare, limitată | 5 | mm |
| Codificare | Denumire | WL17-VC0508L-MM4 WSM20S | |
| r | Rază | 0,8 | mm |
Descriere
Plăcuțe amovibile sistem de strunjire de copiere WL…-VC… • Tiger·tec® Silver • WSM20S • r=
Domenii de utilizare
Strunjire de copiere cu intrare până la 50°
Plăcuțe
Plăcuțe amovibile pozitive cu 3 muchii așchietoare, cu strângere pe formă WL
Variantă pe stânga
Avantajele Dvs.
Constanță dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii așchietoare
Durabilitate ridicată datorită posibilității de strunjire spre înainte și înapoi
Informații suplimentare
| Greutate | 0,062 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Unghi de colţ plăcuţă amovibilă | |
| Rază la colț | |
| Lungimea muchiei așchietoare | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | |
| group_name_7 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 7 | ° |
A2 | Unghi de așezare normal, muchie principală | 7 | ° |
B1 | Lungimea muchiei așchietoare | 17 | mm |
B3 | Cerc înscris | 99 | mm |
BLD | Identificator imagine | 99 | |
C1 | Înălțime muchie așchietoare | 3,18 | mm |
D1 | Rază la colț | 0,8 | mm |
D7 | Unghi de degajare | 6 | ° |
D75 | Masă (greutate) | 0,005 | kg |
E6 | Spărgător de așchii | 1 | |
E7 | Lungime limitată a muchiei așchietoare | 5 | mm |
E9 | Spărgător de așchii, denumirea producătorului | ||
F2 | Execuție plăcuță așchietoare | L | |
F2 | Număr de posibilități de utilizare | 3 | |
G1 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | 3,18 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 3,4 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WSM20S | |
H5 | Acoperire/suprafață | TiAlN+Al2O3+(Al) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | - | |
J21 | Număr articol | WL17-VC0508L-MM4 WSM20S | |
J22 | Codificare produs | 7633 | |
J3 | Siglă companie | W | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 7 | ° |
BCH | Lungime fațetă de protecție | 3,6 | mm |
CBMD | Spărgător de așchii, denumirea producătorului | MM4 | |
CEDC | Cutting edge count | 3 | |
CNC | Corner count | 3 | |
COATING | Acoperire/suprafață | TiAlN+Al2O3+(Al) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 3,4 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WSM20S | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | L | |
IC | Cerc înscris | 8,5 | mm |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$WL1703083LB$$08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 17 | mm |
LE | Lungime limitată a muchiei așchietoare | 5 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,8 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 3,18 | mm |
S1 | Grosimea plăcuței așchietoare | 3,18 | mm |
SSC | Insert seat size code | 17 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | WL-VCL-MM4 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,005 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
