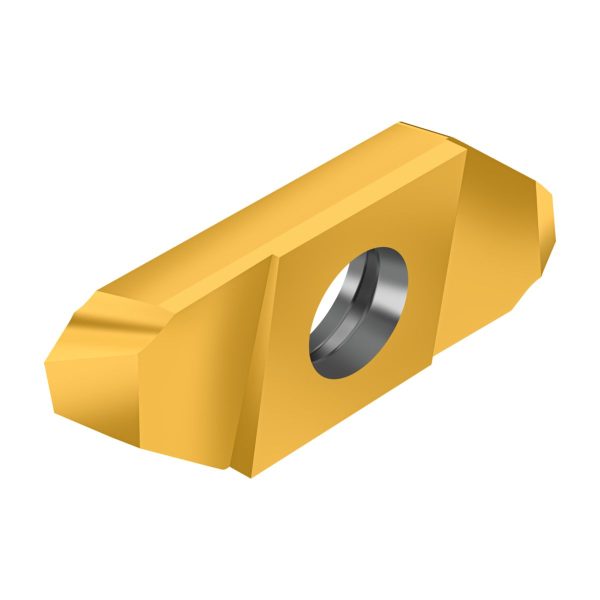

Plăcuțe de strunjire filete exterioare – profil parțial 60° – WT26-L-EL-AG60 WSM23X
296,56 lei fără TVA - 358,84 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ● | ● | ●● |
Preturile sunt fără TVA
Bucăți/set
2
Preț/bucată RON
296,56 lei
Preț/set RON
593,12 lei
Preț/bucată EUR
55,40 €
Preț/set EUR
110,80 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,023 kg |
|---|---|
| Dimensiuni | 65 × 13 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Pas minim al filetului | |
| Unghi profilat | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Filetare prin strunjire |
| group_name_7 | Plăcuţe de strunjire filete exterioare – profil parţial 60° WT |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | VP60 | |
A5 | Tip de filet | VP60 | |
A61 | Pas minim al filetului | 0,35 | mm |
A62 | Pas maxim al filetului | 12 | mm |
A71 | Număr de spire de filet per inch, min | 12 | |
A72 | Număr de spire de filet per inch, maxim | 72 | |
A9 | Distanță dintre profile X | 1,59 | mm |
A91 | Distanța dintre profile Y | 0 | mm |
B5 | Unghi profilat | 60 | ° |
B6 | Unghi profilat dreapta | 30 | ° |
B7 | Unghi profilat stânga | 30 | ° |
BLD | Identificator imagine | ||
D75 | Rază la vârf | 0,05 | mm |
D75 | Masă (greutate) | 0,005 | kg |
E1 | Unghi de așezare normal, muchie principală | 6 | ° |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | L | |
E9 | Spărgător de așchii, denumirea producătorului | AG60 | |
F1 | Filet exterior/interior | A | |
F2 | Număr de muchii așchietoare | 2 | |
F3 | Număr de dinți | 1 | |
F4 | Profil parțial/integral | P | |
G1 | Lungime plăcuțe amovibile | 25 | mm |
G4 | Grosimea plăcuței așchietoare | 3,18 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 4,8 | mm |
G7 | Înălțime muchie așchietoare | 3,18 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H5 | Acoperire/suprafață | TiAlN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | WT26-L-EL-AG60 WSM23X | |
J22 | Codificare produs | 8511 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$WT2603$$3LA**$$ | |
J8 | Procedee de prelucrare | DGA | |
NSM | Număr standard caracteristică | DIN4000-77 | |
| Număr standard caracteristică |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 6 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | AG60 | |
CEDC | Număr de muchii așchietoare | 2 | |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | TiAlN | |
D1 | Diametru gaură de fixare | 4,8 | mm |
GRADE | Denumire sort de la producător | WSM23X | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HA | Theoretical thread height | mm | mm |
HAND | Execuție plăcuță așchietoare | L | |
HB | Thread height difference | 0,05 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$WT2603$$3LA**$$ | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
NT | Număr de dinți | 1 | |
PAL | Unghi profilat stânga | 30 | ° |
PAR | Unghi profilat dreapta | 30 | ° |
PDX | Distanță dintre profile X | 1,59 | mm |
PDY | Distanța dintre profile Y | 0 | mm |
PHI | Phi | 0 | ° |
PNA | Unghi profilat | 60 | ° |
RE | Rază la colț | 0,05 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 3,18 | mm |
S1 | Grosimea plăcuței așchietoare | 3,18 | mm |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
THDH | Thread hand | RIGHT | |
THFT | Tip de filet | VP60 | |
TP | Pas minim al filetului | 0,35 | mm |
TPI | Număr de spire de filet per inch, min | 12 | |
TPT | Profil parțial/integral | P | |
TSYC | Identificator imagine | WT_L_ER_PART | |
TTP | Filet exterior/interior | A | |
WT | Masă (greutate) | 0,005 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 1,59 | mm |
Descriere
Plăcuțe de strunjire filete exterioare – profil parțial 60° WT • Stânga • WSM23X • minimum thread pitch=0,35-2mm • maximum threads per inch=72-12

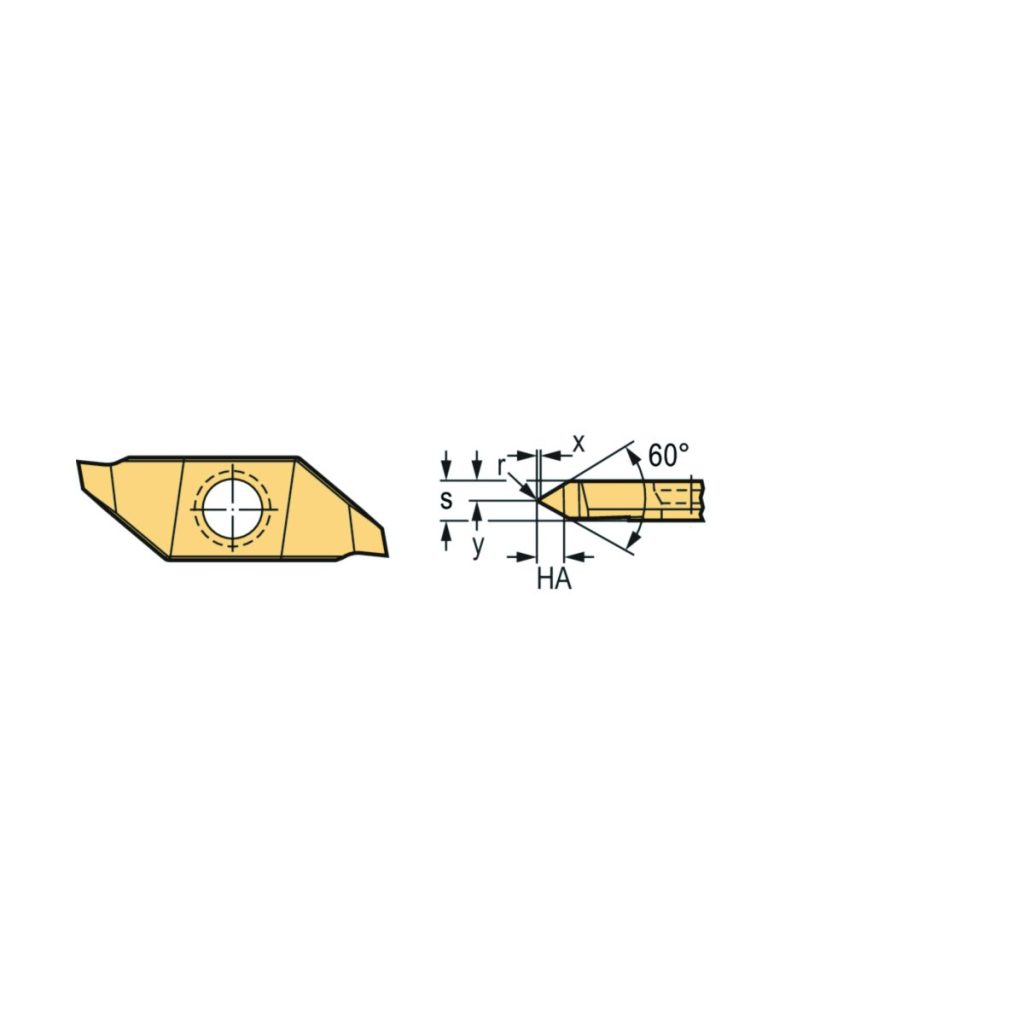

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| HA | Înălțimea filetului | 1,5 | mm |
| X | Distanța dintre profile ex | 0,05 | mm |
| l | Lungimea muchiei așchietoare | 25 | mm |
| Codificare | Codificare sculă | WT26-L-EL-AG60 WSM23X | |
| Y | Distanța dintre profile ey | 1,59 | mm |
| r | Rază | 0,05 | mm |
| TPI [angrenaj/inch] | Pași pe țol | 72–12 | |
| TP | Pasul filetului | 0.35–2.0 mm |
