- Caracteristici tehnice
- Descriere
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| α | Unghi de așezare principal | 15 | ° |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 2 | |
| R | Rază | 12,5 | mm |
| l | Lungimea muchiei așchietoare | 19,94 | mm |
| Codificare | Codificare sculă | XDMT2004125R-F55 WKP35S | |
| s | Grosimea plăcuței așchietoare | 4,68 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | M | |
| l2 | Lungimea muchiei așchietoare | 11,3 | mm |
Descriere

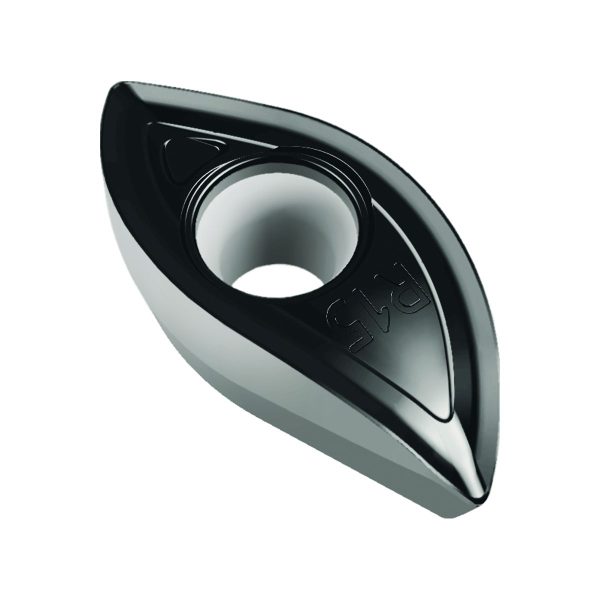

Plăcuțe de copiere pozitive XDMT • F55 • metric • WKP35S • Tiger·tec® Silver • cutting edge major radius=12,5mm
Informații suplimentare
| Greutate | 0,126 kg |
|---|---|
| Dimensiuni | 138 × 14 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lățimea plăcuței așchieto_B2 | |
| Insert seat size code_SSC | |
| Tip unealtă | |
| group_name_2 | |
| group_name_7 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Unghi de așezare normal, muchie principală | 19,94 | mm |
B1 | Lungimea muchiei așchietoare | 19,94 | mm |
B2 | Lățimea plăcuței așchietoare | 11,3 | mm |
BLD | Identificator imagine | 4,68 | |
C1 | Înălțime muchie așchietoare | 4,68 | mm |
D1 | Rază la colț | 0,6 | mm |
D75 | Masă (greutate) | 0,012 | kg |
D8 | Rază principală de așchiere | 12,5 | mm |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | F55 | |
F1 | Execuție plăcuță așchietoare | R | |
F2 | Număr de posibilități de utilizare | ||
G4 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | 4,68 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 4,4 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WKP35S | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | XDMT2004125R | |
J21 | Număr articol | XDMT2004125R-F55 WKP35S | |
J22 | Codificare produs | 5063 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$XD2004123RBBM12 | |
J8 | Procedee de prelucrare | FFO |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 15 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | F55 | |
CEMR | Rază principală de așchiere | 12,5 | mm |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 4,4 | mm |
GRADE | Denumire sort de la producător | WKP35S | |
GRDPRIO | Codificare standard sort, utilizare principală | ||
HAND | Execuție plăcuță așchietoare | R | |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$XD2004123RBBM12 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 19,94 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,6 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,68 | mm |
S1 | Grosimea plăcuței așchietoare | 4,68 | mm |
SSC | Insert seat size code | 20 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | XDMT-F55 | |
W1 | Lățimea plăcuței așchietoare | 11,3 | mm |
WT | Masă (greutate) | 0,012 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
