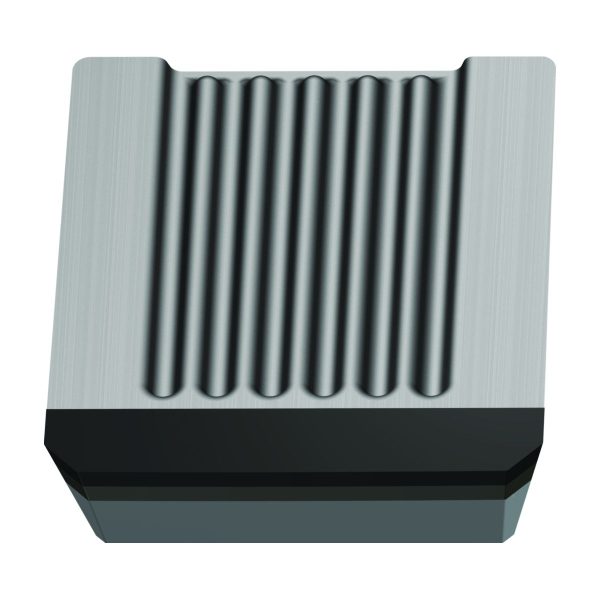

Plăcuțe de finisare PCD – XOEX12T3AZR-F-A88 WDN20
690,54 lei fără TVA - 835,55 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,009 kg |
|---|---|
| Dimensiuni | 18 × 11 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Varianta și numărul colțurilor muchiilor așchietoare din dotare | |
| Lungimea muchiei așchietoare | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Plăcuţe de finisare PCD XOEX |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 13 | ° |
A2 | Unghi de așezare normal, muchie principală | 13 | ° |
B1 | Lungimea muchiei așchietoare | 12,16 | mm |
B3 | Cerc înscris | 4 | mm |
BLD | Identificator imagine | 4 | |
C1 | Înălțime muchie așchietoare | 4 | mm |
D1 | Rază la colț | 0,8 | mm |
D6 | Lățime, muchii așchietoare plane | 11,8 | mm |
D7 | Unghi de degajare | 0 | ° |
D75 | Masă (greutate) | 0,008 | kg |
E41 | Varianta de execuție a muchiei așchietoare | F | |
E6 | Spărgător de așchii | ||
F1 | Spărgător de așchii, denumirea producătorului | A88 | |
F1 | Execuție plăcuță așchietoare | R | |
F2 | Număr de posibilități de utilizare | 1 | |
G1 | Clasă de toleranță | E | |
G3 | Lungime plăcuțe amovibile | 12,16 | mm |
G4 | Grosimea plăcuței așchietoare | 4 | mm |
G5 | Tip de fixare | 0 | |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WDN20 | |
H5 | Acoperire/suprafață | PKD | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | - | |
J21 | Număr articol | XOEX12T3AZR-F-A88 WDN20 | |
J22 | Codificare produs | 7231 | |
J6 | Codare loc de separare pe partea mașinii | WR$$XO12T3$$0R$PZ$$ | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 13 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | A88 | |
CECC | Varianta de execuție a muchiei așchietoare | F | |
CEDC | Număr de muchii așchietoare | 1 | |
CNC | Corner count | 1 | |
COATING | Acoperire/suprafață | PKD | |
EPSR | Unghi de colț plăcuță amovibilă | 90 | ° |
GRADE | Denumire sort de la producător | WDN20 | |
GRDPRIO | Codificare standard sort, utilizare principală | ||
HAND | Execuție plăcuță așchietoare | R | |
IC | Cerc înscris | 11,8 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$XO12T3$$0R$PZ$$ | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,8 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4 | mm |
S1 | Grosimea plăcuței așchietoare | 4 | mm |
SC | Insert shape code | X | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TCINS | Clasă de toleranță | E | |
TSYC | Identificator imagine | XOEN-NH-A88 | |
WT | Masă (greutate) | 0,008 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Plăcuțe de finisare PCD XOEX …-A88 • clearance angle major=13° • WDN20 • Corner radius=0,8mm • wiper edge length=11,8mm

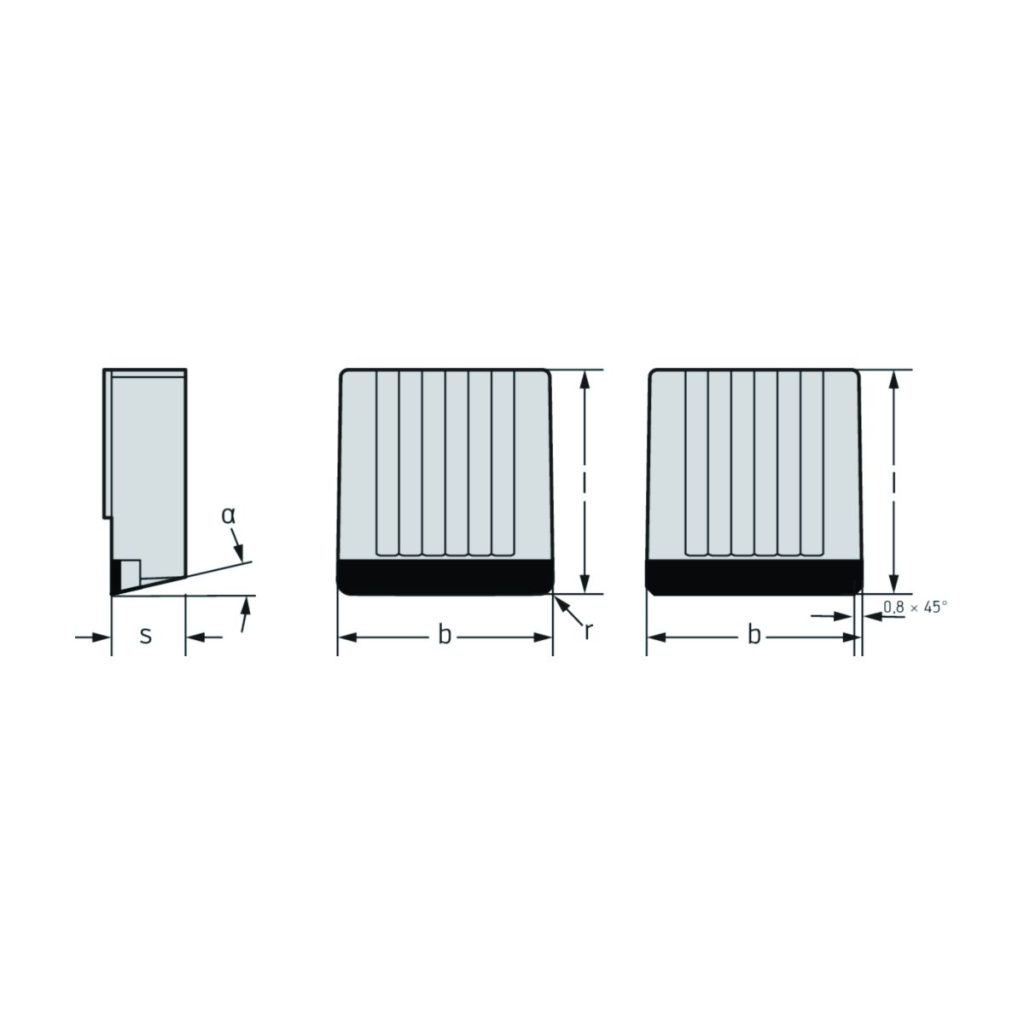

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| α | Unghi de așezare principal | 13 | ° |
| b | Lungimea muchiei așchietoare Wiper | 11,8 | mm |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 1 | |
| l | Lungimea muchiei așchietoare | 12,16 | mm |
| Codificare | Denumire | XOEX12T3AZR-F-A88 WDN20 | |
| r | Rază | 0,8 | mm |
| s | Grosimea plăcuței așchietoare | 4 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | E |
