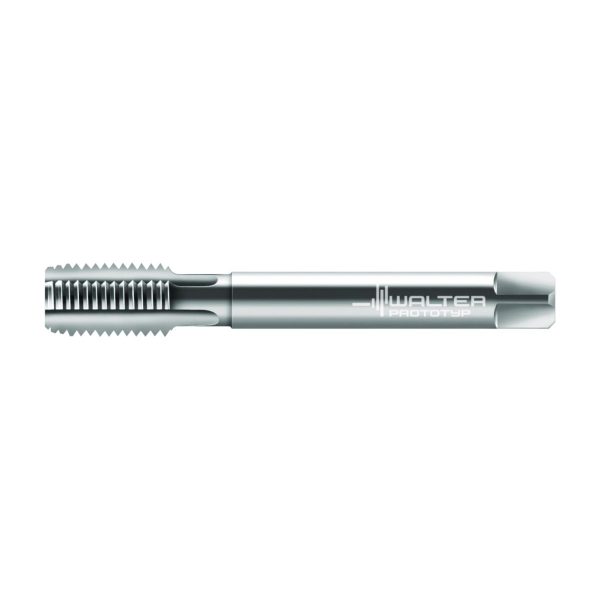

Tarozi din HSS-E pentru mașini – 243612-RP1.1/2
3.870,22 lei fără TVA - 4.682,97 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,505 kg |
|---|---|
| Dimensiuni | 195 × 60 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip de filet | |
| Lungime coadă | |
| Diametrul nominal al filetului, inch | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Tarodare |
| group_name_7 | Tarozi maşini din HSS-E (-PM) 1,5xDN, DIN 5156 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Tip de filet | 47,803 | mm |
A21 | Diametrul nominal al filetului, metric | 47,803 | mm |
A22 | Diametrul nominal al filetului, inch | 1,882 | inch |
A24 | Diametru nominal filet (ca valoare fracțională) | Rp 1.1/2-11 | inch |
A25 | Codificare filet, exterior | Rp 1.1/2-11 | |
A4 | Număr de spire de filet per inch | 11 | |
A5 | Clasă de toleranță a filetului | NORMAL | |
A6 | Diametru con de atac | 44,8 | mm |
A9 | Diametrul gâtului | 35,7 | mm |
B1 | Lungimea filetului | 30 | mm |
B3 | Cantitate rezerve de reascuțire | 190 | mm |
B4 | Lungimea conului de atac | mm | mm |
BLD | Lungimea canalului de prindere | 79 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 21 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 360 | |
C3 | Diametru de prindere, pe partea mașinii | 36 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 60 | mm |
D1 | Număr de muchii așchietoare | 6 | |
D2 | Sens elice | N | |
D3 | Unghiul elicei | 0 | ° |
D7 | Masă (greutate) | 1,505 | kg |
F1 | Sensul de așchiere | R | |
G21 | Tipul de sculă | 1 | |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | UNBESCHICH | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | unbeschichtet | |
J1 | Standard | DIN 5156 | |
J21 | Număr articol | 243612-RP1.1/2 | |
J22 | Codificare produs | 274 | |
J3 | Codificare produs | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL21G3600h$09 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | EGI | |
NSM | Număr standard caracteristică | DIN4000-80 | |
OVERHANG_LENGTH | Lungime în consolă | 87 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL21G3600h$09 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | unbeschichtet | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 360 | |
DN | Diametrul gâtului | mm | mm |
FHA | Unghiul elicei | 0 | ° |
FHH | Sens elice | N | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 11,5 | ° |
GEP | Elemente de ghidare | 0 | |
GRADE | Denumire sort de la producător | UNBESCHICH | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LCF | Lungimea canalului de prindere | 79 | mm |
LF | Lungime funcțională | 190 | mm |
LS | Lungime coadă | 60 | mm |
LSC | Lungime gaură de fixare | 103 | mm |
LU | Lungime utilă | 87 | mm |
NOF | Număr de muchii așchietoare | 6 | |
OAL | Cantitate rezerve de reascuțire | 190 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
STDNO | Standard | DIN 5156 | |
TCTR | Clasă de toleranță a filetului | NORMAL | |
TD | Diametrul nominal al filetului, metric | 47,803 | mm |
TG | Conicitate | 0 | |
THDH | Sensul de așchiere | R | |
THFT | Tip de filet | RP | |
THL | Lungimea filetului | 30 | mm |
THSTS | Thread starts | 1 | |
TPI | Număr de spire de filet per inch | 11 | |
TSYC | Identificator imagine | 243612 | |
TTP | Filet exterior/interior | I | |
TTPID | Tipul de sculă | 1 | |
ULDR | Usable length diameter ratio | 1 | |
WT | Masă (greutate) | 1,505 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Mandrină cu schimbare rapidă pentru tarod – A320M.0.63.196.60SKU: A320M.0.63.196.609.592,58 lei fără TVA - 11.607,02 lei cu TVA- Bucșă cu schimbare rapidă – A331.0.60.068.36SKU: A331.0.60.068.363.811,34 lei fără TVA - 4.611,72 lei cu TVA
Descriere
Tarozi din HSS-E pentru mașini • Paradur® H • ≤1,5xD • RP/NORMAL • DIN 5156 • neutral (straight) flute 0° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • Rp 1.1/2-11 • P=11
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 36 | mm |
| l<sub>1</sub> | Lungimea funcțională | 190 | mm |
| l<sub>9</sub> | lungime pătrat de antrenare | 32 | mm |
| l<sub>3</sub> | Lungime utilă | 87 | mm |
| N | Numărul de canale | 6 | |
| Codificare | Codificare sculă | 243612 | |
| D<sub>N</sub> | Dimensiunea filetului | 47,803 | mm |
| D<sub>N</sub>-P | Dimensiunea filetului | Rp 1.1/2-11 | |
| L<sub>c</sub> | Lungimea firului | 30 | mm |
| Pași pe țol | Pași pe țol | 11 | |
| Lățimea de prindere | Lățimea de prindere | 29 | mm |
