A06M-SCLPR2 – Bară de alezat – fixare cu șuruburi

Bară de alezat – fixare cu șuruburi A06M-SCLPL2-A06M-SCLPL2-0901880921 A06M-SCLPL2 – Bară de alezat – fixare cu șuruburi
Bară pentru strunjire interioară – fixare cu șuruburi E16T-STFCL3-E16T-STFCL3-0901875921 E06M-STFCL1.8 – Bară pentru strunjire interioară – fixare cu șuruburi

Numărul articolului: 7394707Familie produs: D21PS SKU: A06M-SCLPR2 UPC: 0901879921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d1Diametrul de îmbinare0,375inch
DminDiametrul minim0,48inch
γUnghi de degajare ortogonal4°
hÎnălțimea cozii0,336inch
λsUnghi de înclinare-6,5°
l1Lungimea funcțională6inch
CodificareCodificare sculăA06M-SCLPR2
Dimensiunea scaunului plăciiMărimea locașului plăcuței6
TipPlăcuțe amovibile posibileCP .. 0602 ..
TipPlăcuțe amovibile posibileCP .. 2(1.5) ..
fLățimea funcțională0,25inch

Descriere

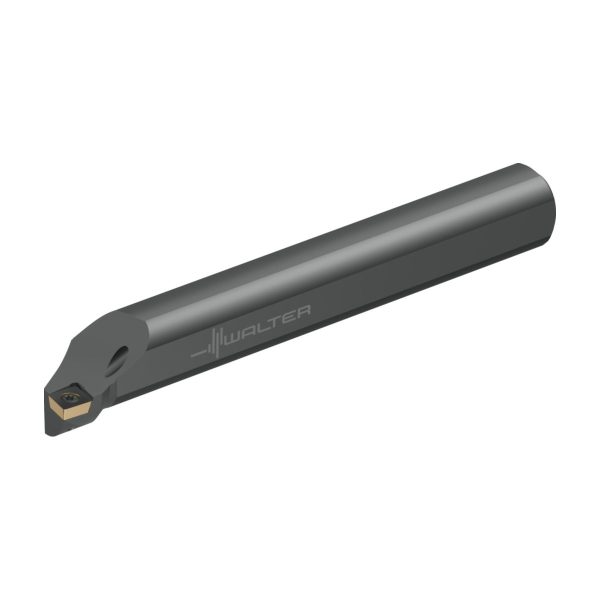

Bară de alezat – fixare cu șuruburi A…-SCLP • Walter Turn • inch • Coadă cilindrică cu suprafață de strângere • Dreapta • 10mm • plăcuță rombică • CP .. 0602 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu strângere cu șurub (S)
Pentru plăcuțe amovibile cu formă de bază pozitivă

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

Informații suplimentare

Greutate 0,100 kg
Dimensiuni 155 × 25 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare6,35mm
A2
Lățime funcțională6,35mm
A3
Lungime funcțională152,4mm
A4
Înălțime de funcționare12,2mm
A6
Diametrul minim al găurii12,2mm
B3
Lungime în consolă152,4mm
B5
Cantitate rezerve de reascuțire152,4mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii375
C3
Diametru de prindere, pe partea mașinii9,525mm
C4
Înălțimea cozii8,534mm
D7
Masă (greutate)0,1kg
E1
Unghiul de atac95°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă80°
E4
Unghi de degajare ortogonal4°
E5
Unghi de înclinare-6,5°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J21
Număr articolA06M-SCLPR2
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$CP0602003******
J42
Codificare plăcuță amovibilăCPMT 2(1.5)1
J6
Codare loc de separare pe partea mașiniiZYL22R3750$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDI
LPR
Lungime în consolă152,4mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22R3750$$$$
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CW
Lungimea muchiei așchietoare6,4mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii375
FMT
Form type machine sideEXT
H
Înălțimea cozii8,534mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăCPMT 2(1.5)1
SSC
Insert seat size code6
