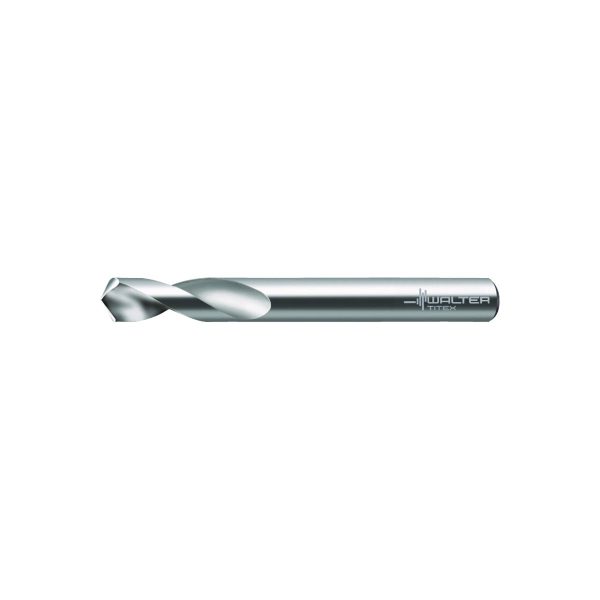

A1114-8 – Burghie de centrare NC 120° din HSS

A1114-10 – Burghie de centrare NC 120° din HSS
A1115-5 – Burghie de centrare NC 90° din HSS

PMKNSHO
●●●●●●●●●●
Numărul articolului: 5056870Familie produs: A1114 SKU: A1114-8 EAN: 4031132043784 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

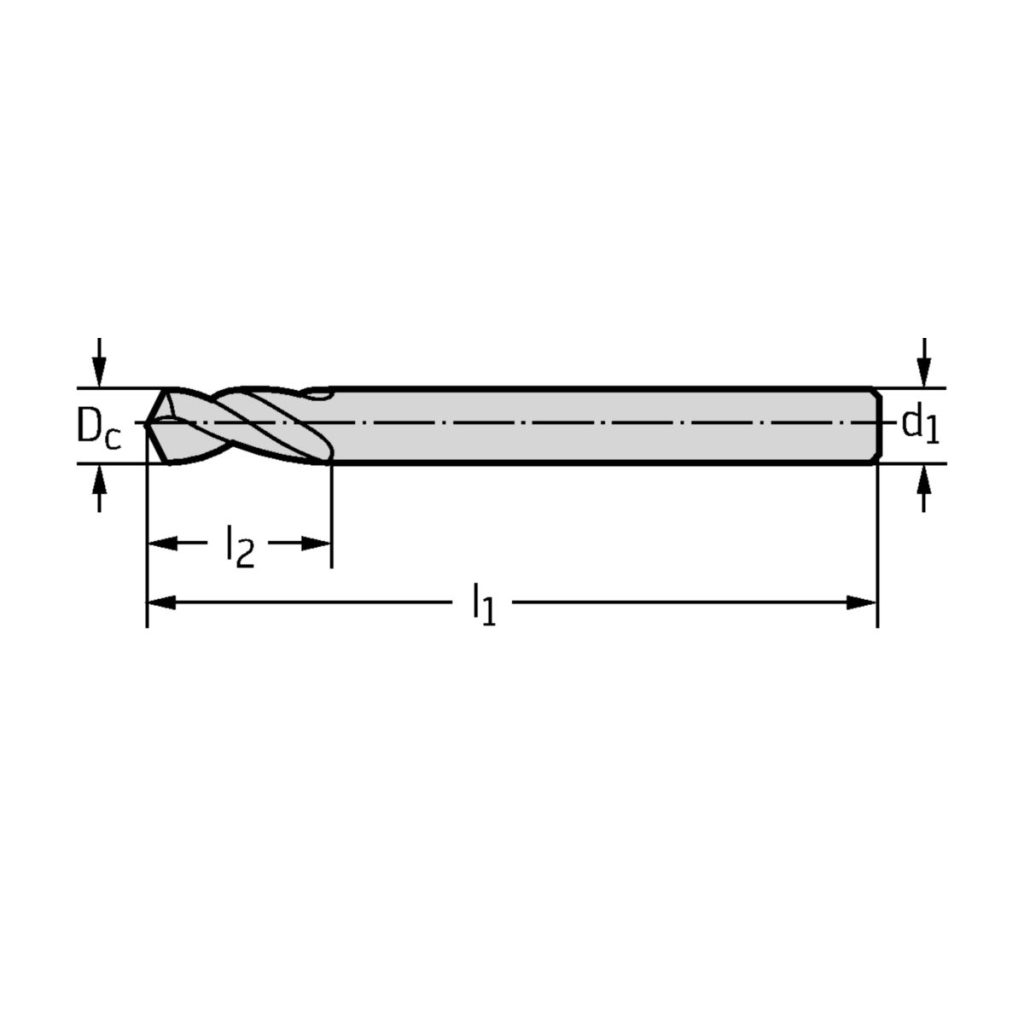

DenumireDescriereValoareUnitate
DcDiametrul muchiei așchietoare8mm
d1Diametrul cozii8mm
l2Lungime canal30mm
l1Lungimea totală79mm
CodificareCodificare sculăA1114-8

Descriere

Burghie de centrare NC 120° din HSS A1114 • coadă cilindrică • point angle 120° • Dc=8mm

Informații suplimentare

Greutate 0,028 kg
Dimensiuni 94 × 11 mm
Domeniu de utilizare

Lungime utilă_B4

Lungimea canalului de _LCF

Tip unealtă

group_name_2

DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă33,999mm
B3
Lungime în consolă33,999mm
B4
Lungime utilă2,31mm
B5
Cantitate rezerve de reascuțire30mm
B6
Lungimea canalului de prindere30mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare2,309mm
B71
Lungime funcțională76,69mm
B9
Lungime gât2,31
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii80
C3
Diametru de prindere, pe partea mașinii8mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh8
C4
Lungime coadă45mm
D1
Număr de muchii așchietoare2
D2
Sens eliceR
D3
Unghiul elicei30°
D6
Turație, maximă1000001/min
D7
Masă (greutate)0,025kg
E1
Unghi, prima treaptă120°
F1
Sensul de așchiereR
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorUNBESCHICH
H5
Acoperire/suprafațăunbeschichtet
J1
StandardTP-NORM 3
J21
Număr articolA1114-8
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01F8000h$08
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
LPR
Lungime în consolă33,999mm
NSM
Număr standard caracteristicăDIN4000-81
OAL
Număr standard caracteristică79mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiZYL01F8000h$08
CCTMS
Coadă, pe partea mașiniiZYL
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressure0MPa
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii80
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal20,45°
GRADE
Denumire sort de la producătorUNBESCHICH
GRDPRIO
Codificare standard sort, utilizare principală-
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere30mm
LF
Lungime funcțională76,69mm
LS
Lungime coadă45mm
LU
Lungime utilă2,31mm
NOF
Număr de muchii așchietoare2
OAL
Cantitate rezerve de reascuțire79mm
OHX
Lungime în consolă33,999mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare2,309mm
RHO
Rho0°
RPMX
Turație, maximă1000001/min
STDNO
StandardTP-NORM 3
TSYC
Identificator imagineA1114
ULDR
Usable length diameter ratio0,289
WT
Masă (greutate)0,025kg
XYWD
xyw plane distance-76,69mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
