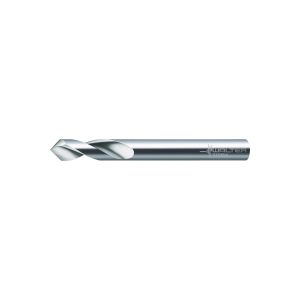

A1115-5 – Burghie de centrare NC 90° din HSS

A1114-4 – Burghie de centrare NC 120° din HSS
A1115-6 – Burghie de centrare NC 90° din HSS

PMKNSHO
●●●●●●●●●●
Numărul articolului: 5056876Familie produs: A1115 SKU: A1115-5 EAN: 4031132043340 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
DcDiametrul muchiei așchietoare5mm
d1Diametrul cozii5mm
l2Lungime canal21mm
l1Lungimea totală62mm
CodificareCodificare sculăA1115-5

Descriere

Burghie de centrare NC 90° din HSS A1115 • coadă cilindrică • point angle 90° • Dc=5mm

Informații suplimentare

Greutate 0,010 kg
Dimensiuni 78 × 9 mm
Domeniu de utilizare

Diametru muchie aşchietoa_A11

Lungime utilă_B4

Lungimea canalului de _LCF

Tip unealtă

group_name_2

DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă23,5mm
B3
Lungime în consolă23,5mm
B4
Lungime utilă2,5mm
B5
Cantitate rezerve de reascuțire21mm
B6
Lungimea canalului de prindere21mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare2,5mm
B71
Lungime funcțională59,5mm
B9
Lungime gât2,5
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii50
C3
Diametru de prindere, pe partea mașinii5mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh8
C4
Lungime coadă38,5mm
D1
Număr de muchii așchietoare2
D2
Sens eliceR
D3
Unghiul elicei30°
D6
Turație, maximă1000001/min
D7
Masă (greutate)0,01kg
E1
Unghi, prima treaptă90°
F1
Sensul de așchiereR
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorUNBESCHICH
H5
Acoperire/suprafațăunbeschichtet
J1
StandardTP-NORM 3
J21
Număr articolA1115-5
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01F5000h$08
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-81
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiZYL01F5000h$08
CCTMS
Coadă, pe partea mașiniiZYL
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressure0MPa
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii50
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal20,45°
GRADE
Denumire sort de la producătorUNBESCHICH
GRDPRIO
Codificare standard sort, utilizare principală-
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere21mm
LF
Lungime funcțională59,5mm
LS
Lungime coadă38,5mm
LU
Lungime utilă2,5mm
NOF
Număr de muchii așchietoare2
OAL
Cantitate rezerve de reascuțire62mm
OHX
Lungime în consolă23,5mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare2,5mm
RHO
Rho0°
RPMX
Turație, maximă1000001/min
STDNO
StandardTP-NORM 3
TSYC
Identificator imagineA1115
ULDR
Usable length diameter ratio0,5
WT
Masă (greutate)0,01kg
XYWD
xyw plane distance-59,5mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
