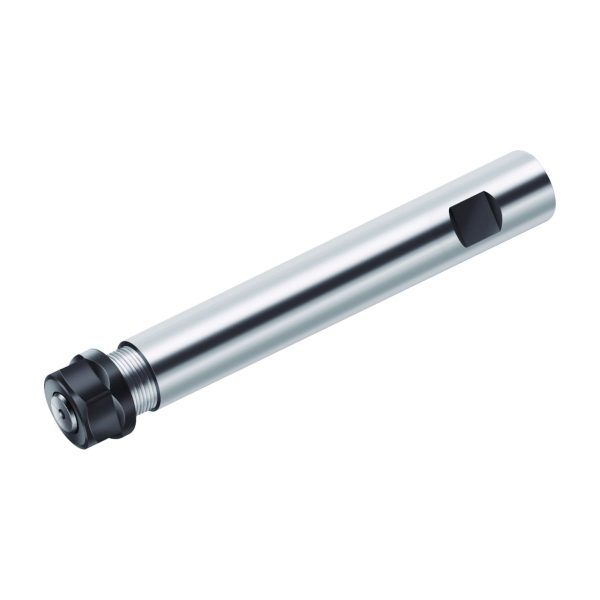

Mandrină cu bucșă elastică ER DIN 1835 B A305.0.25.180.10-A305.0.25.180.10-0197974853
Mandrină cu bucșă elastică ER DIN 1835 B A305.0.25.180.10-A305.0.25.180.10-0197974853

Mandrină cu bucșă elastică ER DIN 1835 B – A305.0.16.180.06

Mandrină cu bucșă elastică ER DIN 1835 B A305.0.25.180.10-A305.0.25.180.10-0197974853 Mandrină cu bucșă elastică ER DIN 1835 B – A305.0.16.120.06
Mandrină cu bucșă elastică ER DIN 1835 B A305.0.25.180.10-A305.0.25.180.10-0197974853 Mandrină cu bucșă elastică ER DIN 1835 B – A305.0.25.180.10

1.493,49 lei fără TVA - 1.807,12 lei cu TVA

Numărul articolului: 5007505Familie produs: E1100 SKU: A305.0.16.180.06 UPC: 0197972853 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,223 kg
Dimensiuni 182 × 25 mm
Domeniu de utilizare

Diametrul corpului

Lungime diametru exterior 1

Lungime în consolă

Coadă, pe partea piesei

Lungime funcțională

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului19mm
A5
Diametru corp piuliță de strângere19mm
B1
Lungime diametru exterior 1132mm
B3
Lungime în consolă180mm
B4
Cantitate rezerve de reascuțire180mm
B71
Lungime funcțională151mm
BLD
Identificator imagine513011
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C31
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
C51
Coadă, pe partea pieseiSZD
C52
Formă adaptor, pe partea piesei2
C54
Variantă de adaptor, pe partea piesei8
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei110
C711
Diametru de prindere, minim/diametru nominal, pe partea pieseih6
C81
Lungime de prindere, pe partea piesei48mm
D6
Turație, maximă500001/min
D7
Masă (greutate)0,212kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J11
Număr standard sub formă de litereWE
J21
Număr articolA305.0.16.180.06
J22
Codificare produs733
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSZD02C0110****
J6
Codare loc de separare pe partea mașiniiZYL10G1600h$06
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului19mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii10
CCFWS
Formă adaptor, pe partea piesei2
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$06
CCTMS
Coadă, pe partea mașiniiZYL
CCTWS
Coadă, pe partea pieseiSZD
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideG
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
CZCWS
Mărime adaptor pe partea piesei110
FMT
Form type workpiece sideINT
H
Înălțimea cozii14,2mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională151mm
LPR
Lungime în consolă132mm
LS
Lungime coadă48mm
LSC
Lungime de prindere, pe partea piesei48mm
OAL
Cantitate rezerve de reascuțire180mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă500001/min
TSYC
Identificator imagineA305.0
WT
Masă (greutate)0,212kg
XYWD
xyw plane distance-175mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

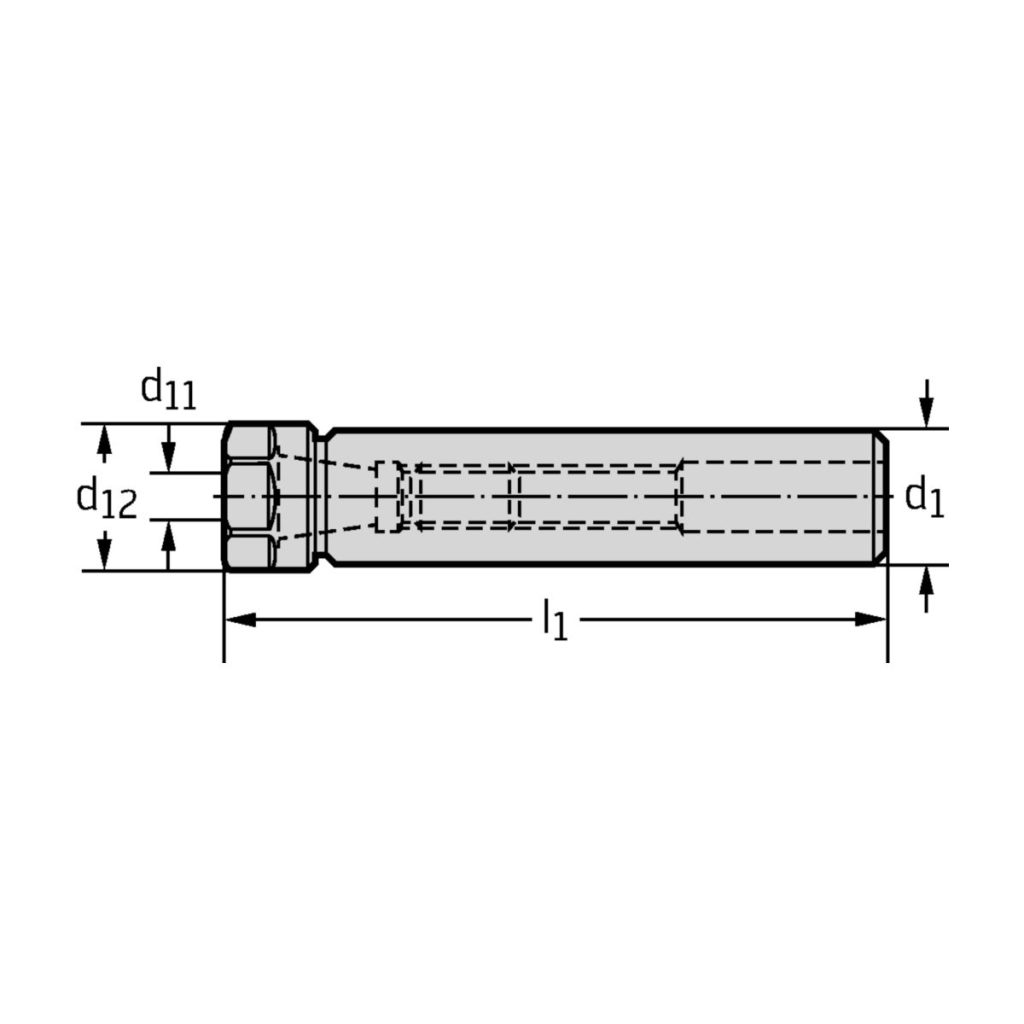

Mandrină cu bucșă elastică ER DIN 1835 B A305 • metric • Pentru bucșe elastice ER conform DIN 6499ISO15488 • d1=16 • d11=ER11

DenumireDescriereValoareUnitate
d<sub>12</sub>Diametrul corpului19mm
Bucșe elasticeBucșe elasticeER11
l<sub>4</sub>Lungimea funcțională132mm
l<sub>1</sub>Lungimea totală180mm
CodificareCodificare sculăA305.0.16.180.06
GreutateGreutatea0,21kg
d<sub>1</sub>Codul dimensiunii de îmbinare16
d<sub>11</sub>Codul dimensiunii de îmbinare1-6
