Bară pentru strunjire interioară – fixare cu șuruburi – A12M-SWLCR04

Bară pentru strunjire interioară – fixare cu șuruburi A12S-SWLCR3-A12S-SWLCR3-0576883921 Bară pentru strunjire interioară – fixare cu șuruburi – A10K-SWLCR04
Bară pentru strunjire interioară – fixare cu șuruburi A12S-SWLCR3-A12S-SWLCR3-0576883921 Bară pentru strunjire interioară – fixare cu șuruburi – A16R-SWLCR04

797,60 lei fără TVA - 965,10 lei cu TVA

Numărul articolului: 5673651Familie produs: D21PS SKU: A12M-SWLCR04 UPC: 0585863921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,127 kg
Dimensiuni 152 × 25 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare9mm
A2
Lățime funcțională9mm
A3
Lungime funcțională150mm
A4
Înălțime de funcționare16mm
A6
Diametrul minim al găurii16mm
B3
Lungime în consolă150mm
B5
Cantitate rezerve de reascuțire150mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C4
Înălțimea cozii11mm
D7
Masă (greutate)0,126kg
E1
Unghiul de atac95°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă80°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare-7°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J21
Număr articolA12M-SWLCR04
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$WC0402003******
J42
Codificare plăcuță amovibilăWCGW 04 02 04
J6
Codare loc de separare pe partea mașiniiZYL22G1200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFI
LPR
Lungime în consolă150mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G1200$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare4,3mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii120
FMT
Form type machine sideEXT
H
Înălțimea cozii11mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăWCGW 04 02 04
SSC
Insert seat size code4

Descriere

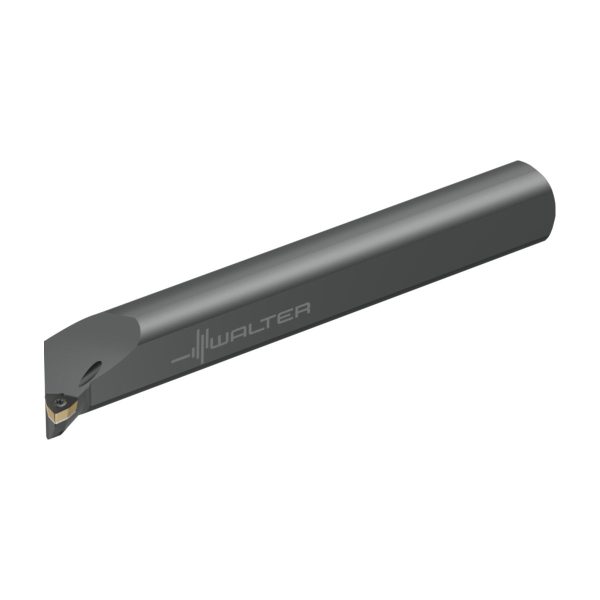

Bară pentru strunjire interioară – fixare cu șuruburi A…-SWLC • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Dreapta • 12mm • plăcuță trigonală • WC .. 0402 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu strângere cu șurub (S)
Pentru plăcuțe amovibile cu formă de bază pozitivă

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

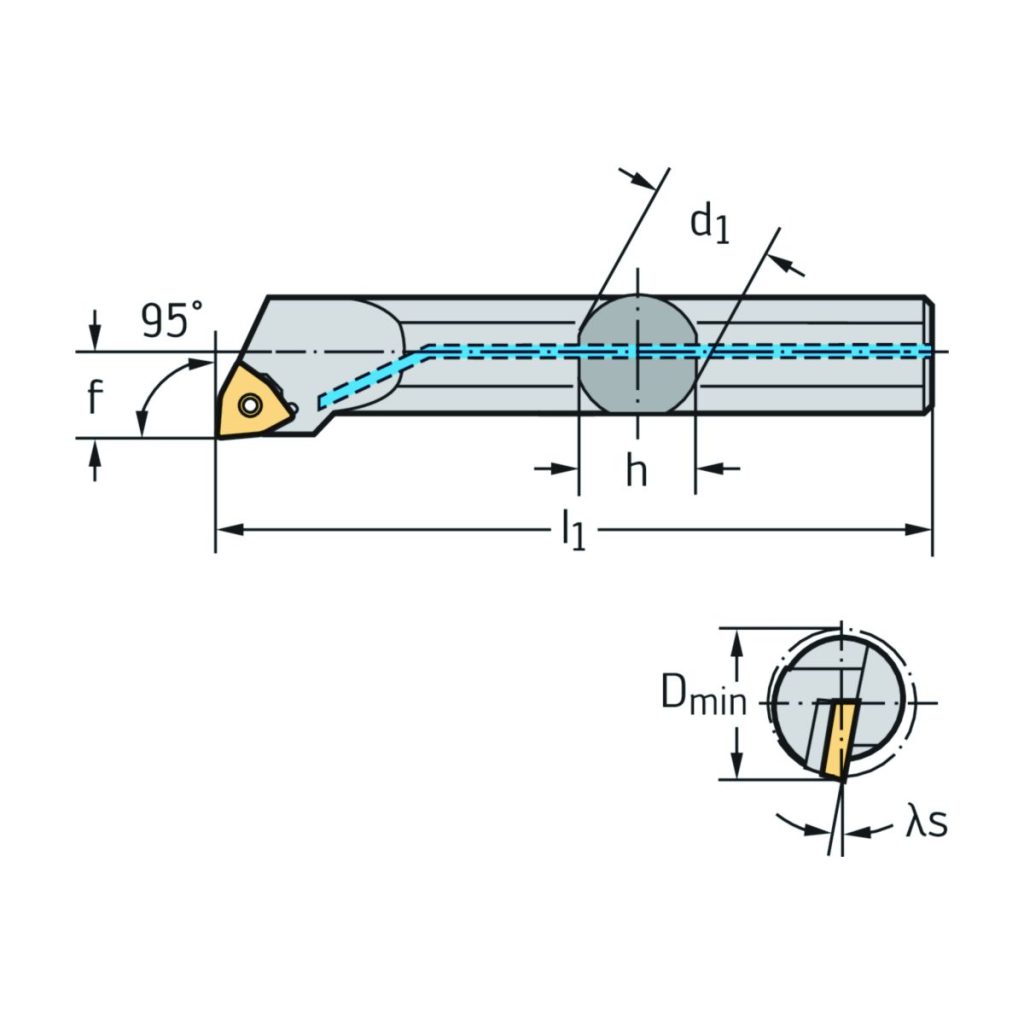

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare12mm
D<sub>min</sub>Diametrul minim16mm
γUnghi de degajare ortogonal0°
hÎnălțimea cozii11mm
λ<sub>s</sub>Unghi de înclinare-7°
l<sub>1</sub>Lungimea funcțională150mm
CodificareCodificare sculăA12M-SWLCR04
Dimensiunea scaunului plăciiMărimea locașului plăcuței4
TipPlăcuțe amovibile posibileWC .. 0402 ..
fLățimea funcțională9mm
