Bară pentru strunjire interioară – fixare cu șuruburi – A16R-SSKCL09

Bară pentru strunjire interioară – fixare cu șuruburi A40T-SVQBL16-A40T-SVQBL16-0577379921 Bară pentru strunjire interioară – fixare cu șuruburi – A40T-SVQBL16
Bară pentru strunjire interioară – fixare cu șuruburi A25T-SSKCL12-A25T-SSKCL12-0571587921 Bară pentru strunjire interioară – fixare cu șuruburi – A20S-SSKCL09

797,60 lei fără TVA - 965,10 lei cu TVA

Numărul articolului: 5194514Familie produs: D21PS SKU: A16R-SSKCL09 UPC: 0571583921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,304 kg
Dimensiuni 207 × 35 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare11mm
A2
Lățime funcțională11mm
A3
Lungime funcțională200mm
A4
Înălțime de funcționare2,23mm
A52
Cota a la lungimea funcțională2,23mm
A6
Diametrul minim al găurii20mm
B3
Lungime în consolă202,23mm
B5
Cantitate rezerve de reascuțire202,23mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C4
Înălțimea cozii15mm
D7
Masă (greutate)0,304kg
E1
Unghiul de atac75°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare-8,865°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J22
Codificare produs93
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$SC09T3003******
J42
Codificare plăcuță amovibilăSCMT 09 T3 08
J6
Codare loc de separare pe partea mașiniiZYL22G1600$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDI
LPR
Lungime în consolă202,23mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Număr standard caracteristică202,23mm
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G1600$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare9,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
FMT
Form type machine sideEXT
H
Înălțimea cozii15mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăSCMT 09 T3 08
SSC
Insert seat size code9

Descriere

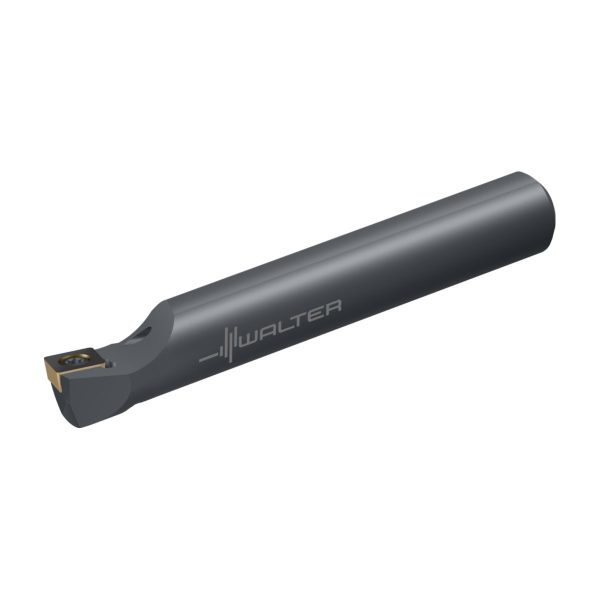

Bară pentru strunjire interioară – fixare cu șuruburi A…-SSKC • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Stânga • 16mm • plăcuță pătrată • SC .. 09T3 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu strângere cu șurub (S)
Pentru plăcuțe amovibile cu formă de bază pozitivă

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

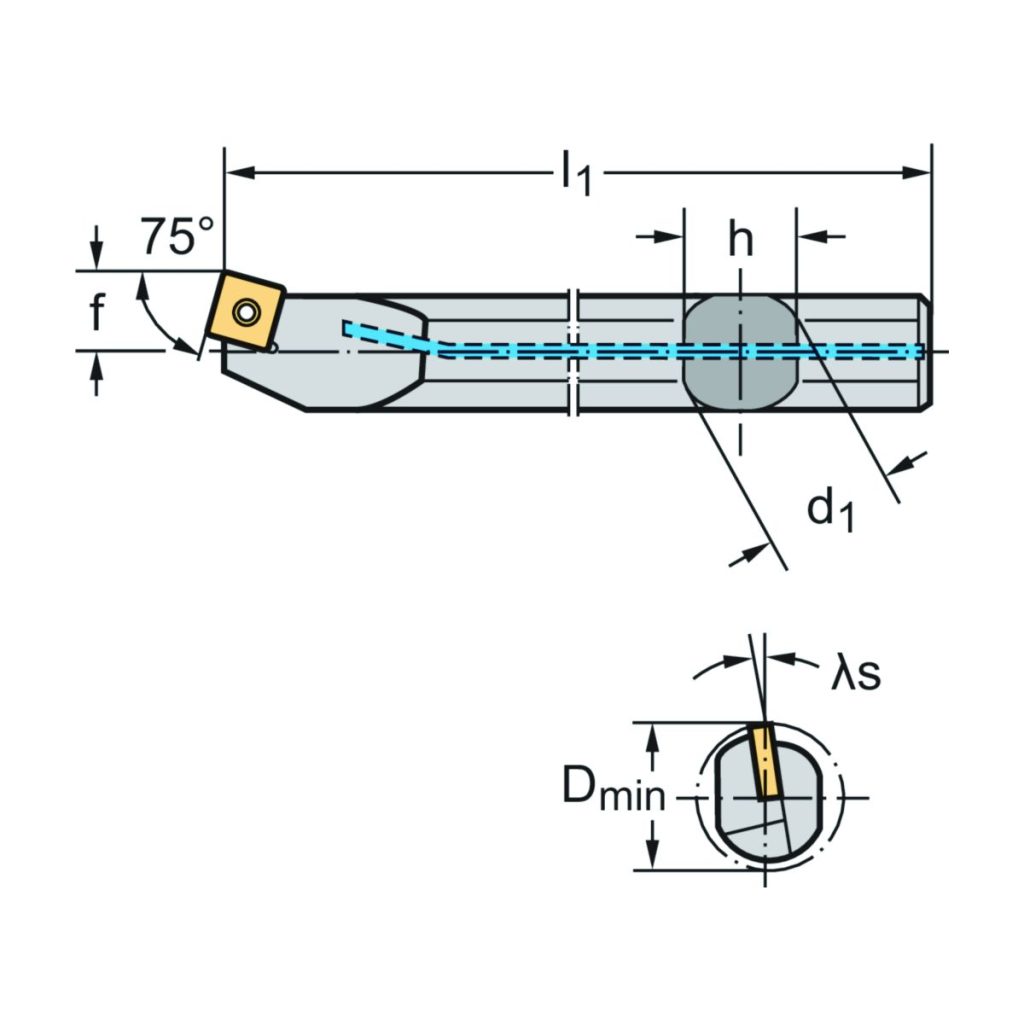

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>min</sub>Diametrul minim20mm
γUnghi de degajare ortogonal0°
hÎnălțimea cozii15mm
λ<sub>s</sub>Unghi de înclinare-8,9°
l<sub>1</sub>Lungimea funcțională200mm
CodificareCodificare sculăA16R-SSKCL09
Dimensiunea scaunului plăciiMărimea locașului plăcuței9
TipPlăcuțe amovibile posibileSC .. 09T3 ..
fLățimea funcțională11mm
