Informații suplimentare
| Greutate | 0,043 kg |
|---|---|
| Dimensiuni | 126 × 25 mm |
| Domeniu de utilizare | |
| Diametrul corpului | |
| Diametrul gulerului | |
| Lungime în consolă | |
| Lungime diametru exterior 1 | |
| Coadă, pe partea piesei | |
| Tip unealtă | |
| group_name_2 | Adaptoare rotative |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter | Adaptor tip reducţie AK521 • metric • Pentru piese frontale ScrewFit |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 9,7 | mm |
A2 | Diametrul exterior 2 | 9,7 | mm |
A4 | Diametrul gulerului | 14,5 | mm |
B1 | Lungime diametru exterior 1 | 20 | mm |
B2 | Lungime diametru corp 2 | 20 | mm |
B3 | Lungime în consolă | 25 | mm |
B4 | Cantitate rezerve de reascuțire | 43 | mm |
B71 | Lungime funcțională | 25 | mm |
BLD | Identificator imagine | 624124 | |
C11 | Coadă, pe partea mașinii | SAW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 140 | |
C3 | Diametru de prindere, pe partea mașinii | 14,5 | mm |
C51 | Coadă, pe partea piesei | SAW | |
C52 | Formă adaptor, pe partea piesei | 1 | |
C54 | Variantă de adaptor, pe partea piesei | 9 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 90 | |
D6 | Turație, maximă | 5000 | 1/min |
D7 | Masă (greutate) | 0,039 | kg |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
G35 | Număr de găuri | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | - | |
J21 | Număr articol | AK521.T14.25.T09 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | SAW01C0090**** | |
J6 | Codare loc de separare pe partea mașinii | SAW01C0140$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 9,7 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 1 | |
CCMS | Codare loc de separare pe partea mașinii | SAW01C0140$$$$ | |
CCTMS | Coadă, pe partea mașinii | SAW | |
CCTWS | Coadă, pe partea piesei | SAW | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 140 | |
CZCWS | Mărime adaptor pe partea piesei | 90 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 25 | mm |
LPR | Lungime în consolă | 25 | mm |
OAL | Cantitate rezerve de reascuțire | 43 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
TSYC | Identificator imagine | AK521.T | |
WT | Masă (greutate) | 0,039 | kg |
XYWD | xyw plane distance | -25 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Adaptor tip reducție – AK521.T18.30.T14SKU: AK521.T18.30.T14813,66 lei fără TVA - 984,53 lei cu TVA- Adaptor tip reducție – AK522.TC08.30.T14SKU: AK522.TC08.30.T14813,66 lei fără TVA - 984,53 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z20.T14.108SKU: AK510.Z20.T14.108760,13 lei fără TVA - 919,76 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z16.T14.050SKU: AK510.Z16.T14.050604,89 lei fără TVA - 731,92 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z16.T14.110SKU: AK510.Z16.T14.110760,13 lei fără TVA - 919,76 lei cu TVA
- Adaptor DIN 1835 A – AK512.Z16.T14.120SKU: AK512.Z16.T14.1202.740,74 lei fără TVA - 3.316,30 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T14.080SKU: AK540.BT40.T14.0801.429,25 lei fără TVA - 1.729,39 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T14.055SKU: AK540.BT40.T14.0551.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T14.045SKU: AK540.S40.T14.0451.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T14.095SKU: AK540.S40.T14.0951.429,25 lei fără TVA - 1.729,39 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T14.070SKU: AK540.S40.T14.0701.354,31 lei fără TVA - 1.638,72 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C6.T14.50SKU: AK580.C6.T14.502.954,86 lei fără TVA - 3.575,38 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C4.T14.45COSKU: AK580.C4.T14.45CO2.360,67 lei fără TVA - 2.856,41 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C3.T14.45COSKU: AK580.C3.T14.45CO2.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T14.045SKU: AK530.H63A.T14.0452.135,85 lei fără TVA - 2.584,38 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T14.095SKU: AK530.H63A.T14.0952.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C8.T14.56SKU: AK580.C8.T14.563.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T14.070SKU: AK530.H63A.T14.0702.135,85 lei fără TVA - 2.584,38 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T14.055SKU: AK530.H100A.T14.0552.847,80 lei fără TVA - 3.445,84 lei cu TVA
Descriere

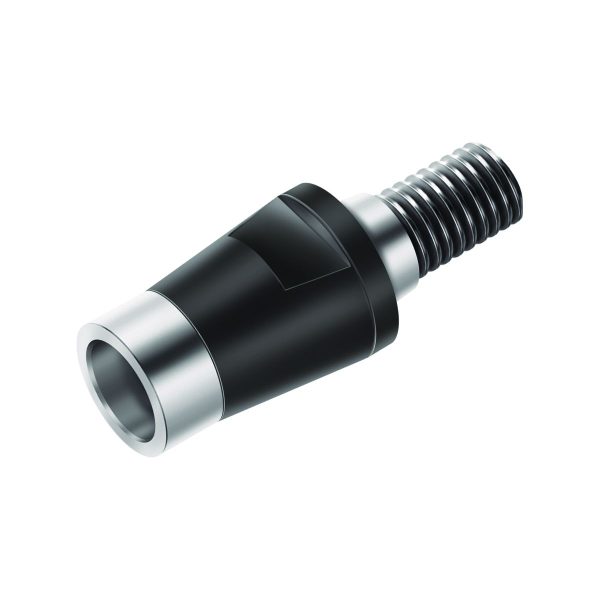

Adaptor tip reducție AK521 • metric • Pentru piese frontale ScrewFit • d1=T14 • d11=T09

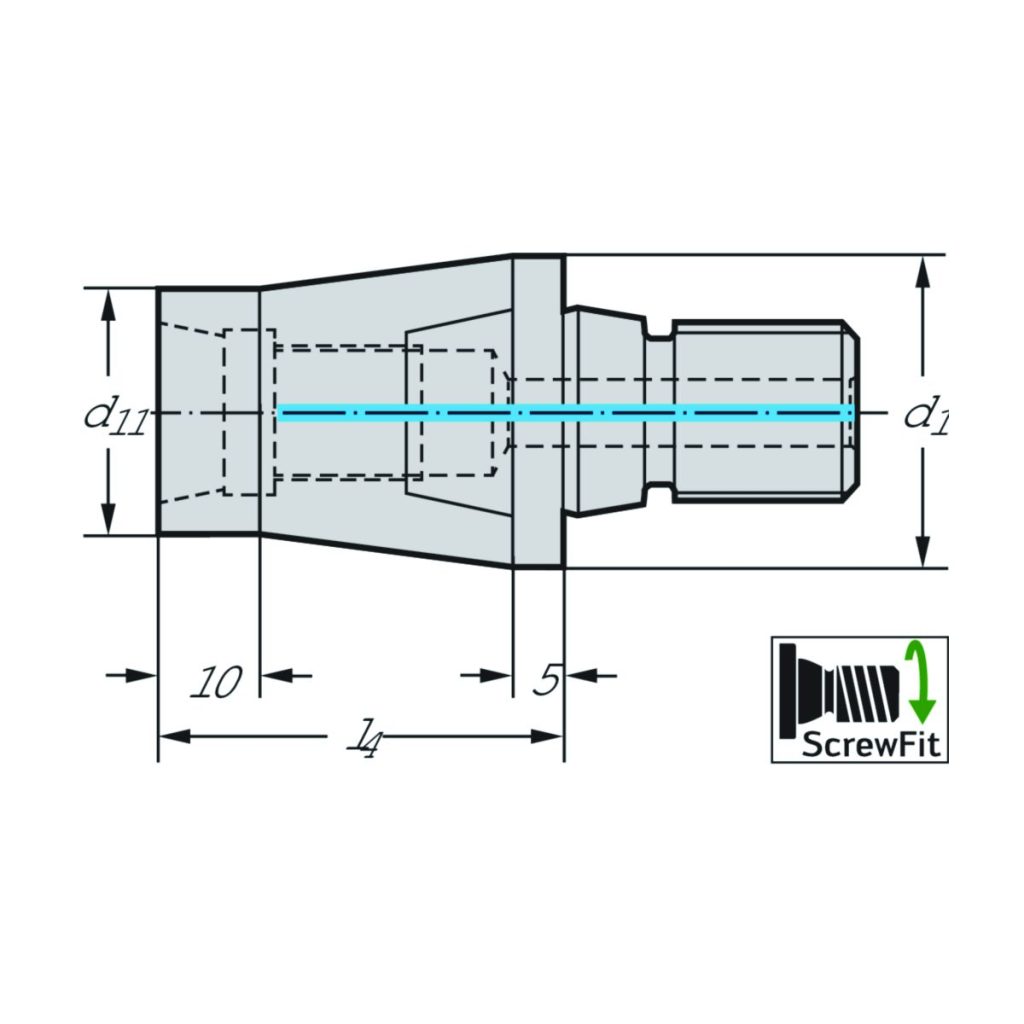

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| l<sub>4</sub> | Lungimea funcțională | 25 | mm |
| Codificare | Codificare sculă | AK521.T14.25.T09 | |
| Greutate | Greutatea | 0,04 | kg |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | T14 | |
| d<sub>11</sub> | Codul dimensiunii de îmbinare | T09 |
