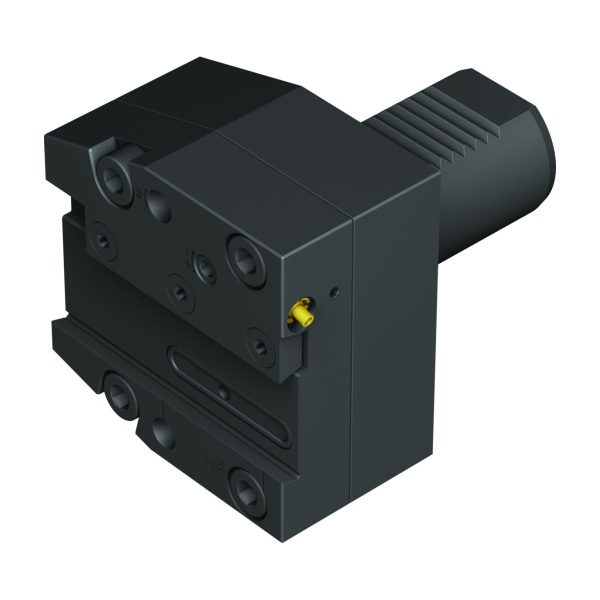

Adaptoare VDI – lame de debitare DIN 69880 – A2111-V40-32L-045-P

Adaptoare VDI – lame de debitare DIN 69880 A2111-V30-32R-045-P-A2111-V30-32R-045-P-0768772963 Adaptoare VDI – lame de debitare DIN 69880 – A2111-V30-26R-045-P
Adaptoare VDI – lame de debitare DIN 69880 A2111-V30-32R-045-P-A2111-V30-32R-045-P-0768772963 Adaptoare VDI – lame de debitare DIN 69880 – A2111-V30-32L-045-P

6.236,25 lei fără TVA - 7.545,86 lei cu TVA

Numărul articolului: 6694377Familie produs: D60AW SKU: A2111-V40-32L-045-P UPC: 0768773963 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 3,178 kg
Dimensiuni 160 × 135 mm
Domeniu de utilizare

Lungime în consolă

Lungime funcţională

Lățime totală

Înălțime de funcționare

Coadă, pe partea piesei

Tip unealtă

group_name_2

Adaptoare fixe
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
B3
Lungime în consolă113,5mm
B4
Cantitate rezerve de reascuțire113,5mm
B71
Lungime funcțională50,5mm
B72
Înălțime de funcționare45,5mm
B73
Lățime funcțională45,5mm
B81
Înălțime totală85mm
B91
Lățime totală85mm
BLD
Identificator imagine514007
C11
Coadă, pe partea mașiniiZYV
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
C4
Lungime coadă63mm
C51
Coadă, pe partea pieseiPMW
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei320
D7
Masă (greutate)3,142kg
E1
Sensul de așchiereL
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire6
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolA2111-V40-32L-045-P
J22
Codificare produs5201
J4
Codare loc de separare pe partea pieseiPMW01C0320****
J6
Codare loc de separare pe partea mașiniiZYV01C0400$$$$
J7
Dispozitiv de stocare0
LPR
Lungime în consolă45,5mm
NSM
Număr standard caracteristicăDIN4000-89
OAL
Cantitate rezerve de reascuțire113,5mm
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYV01C0400$$$$
CCWS
Codare loc de separare pe partea pieseiPMW01C032L****
CNSC
Intrare agent de lubrifiere/răcire6
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii400
CZCWS
Mărime adaptor pe partea piesei
FMT
Form type workpiece sideINT
H
Înălțimea cozii32mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare25mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională50,5mm
LPR
Lungime în consolă45,5mm
LS
Lungime coadă63mm
OAH
Înălțime totală85mm
OAL
Cantitate rezerve de reascuțire113,5mm
OAW
Lățime totală85mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineA2111-VDI-P
WB
Lățime corp de bază42,5mm
WF
Lățime funcțională45,5mm
WT
Masă (greutate)3,142kg
XYWD
xyw plane distance-50,5mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Adaptoare VDI – lame de debitare DIN 69880 A2111-V…-P • metric • Stânga • 32L • Răcire de precizie

Descriere unealtă

Adaptoare VDI pentru lame de debitare cu răcire de precizie
Adaptoare radiale pentru turela-disc
Adaptoare în general

Domenii de utilizare

Utilizabil începând cu o presiune de la 10 bari până la maximum 80 de bari a lichidului de răcire
Canelare și debitare cu răcire de precizie
Utilizare pe toate mașinile cu mașini cu turelă-disc VDI
Adaptoare fixe

Avantajele Dvs.

Flexibilitate: Același suport pentru poziția de montaj standard și deasupra capului
Durabilitate și productivitate mai înalte datorită răcirii optime direct în zona de așchiere, începând de la o presiune de 10 bari a lichidului de răcire
Așchii scurte și, implicit, eliminarea pauzelor pentru îndepărtarea acestora
Nicio pierdere de presiune datorită etanșării cu inel O pentru transmiterea sigură a lichidului de răcire
Fără vibrații datorită conceptului de suport stabil, corelat fiecărei poziții de prelucrare
Poziție exactă a centrului prin înălțimea la centru ușor reglabilă într-un domeniu de +/- 0,5 mm

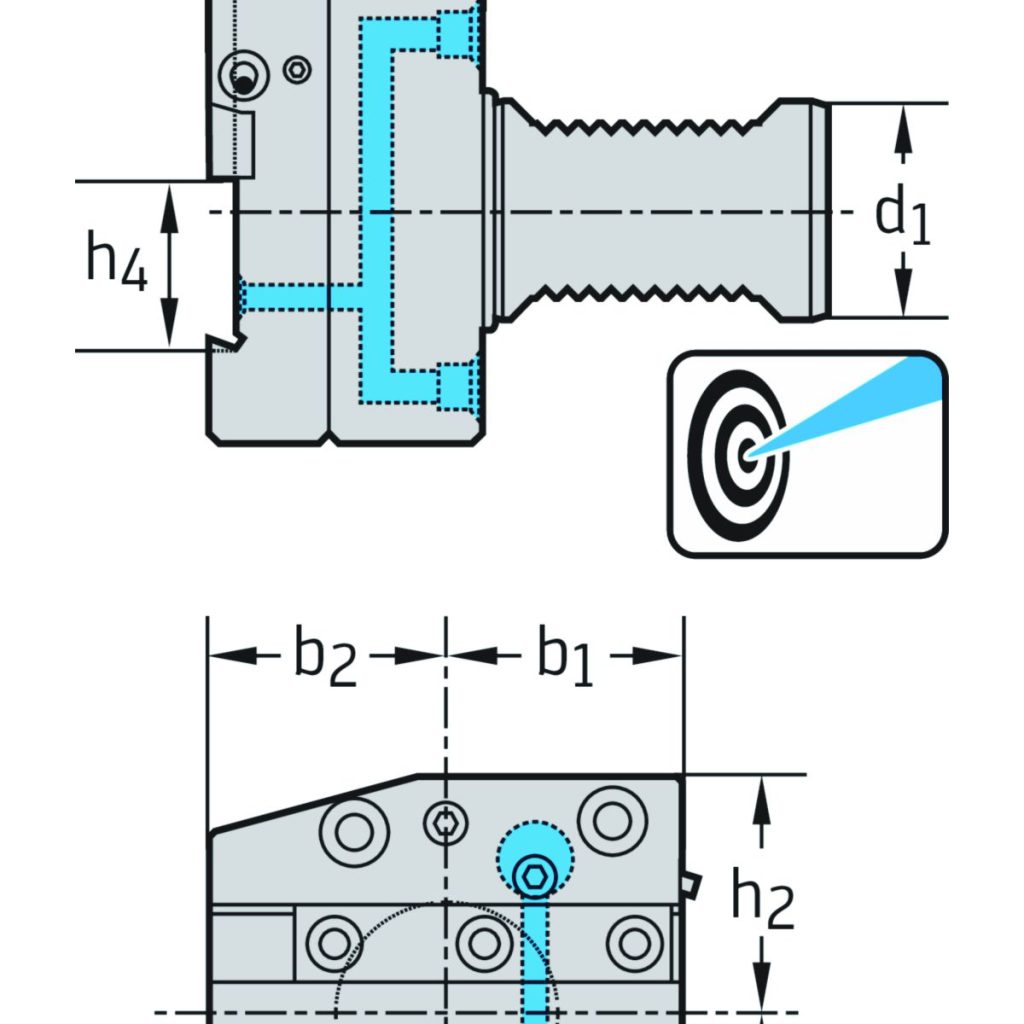

DenumireDescriereValoareUnitate
h<sub>4</sub>Înălțimea cozii32mm
h<sub>2</sub>Înălțime43mm
h<sub>3</sub>Înălțime43mm
l<sub>4</sub>Lungimea funcțională50,5mm
CodificareCodificare sculăA2111-V40-32L-045-P
b<sub>1</sub>Lățime42,5mm
b<sub>2</sub>Lățimea radială42,5mm
l<sub>5</sub>Lungimea de prindere45,5mm
GreutateGreutatea3,1kg
d<sub>1</sub>Diametrul coziiVDI40
