| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d12 | Diametrul corpului | 36 | mm |
| Dimensiune de utilizare | Dimensiune de utilizare | 1 | |
| d11 | Diametrul de montare | 19 | mm |
| Pentru tarozi | Pentru tarozi | M4-M12 | |
| l4 | Lungimea maximă în consolă | 110 | mm |
| Codificare | Codificare sculă | A320M.0.40.110.19 | |
| C | Compensare pe lungime C | 7,5 | mm |
| T | Compensare pe lungime T | 7,5 | mm |
| Greutate | Greutatea | 0,91 | kg |
| d1 | Codul dimensiunii de îmbinare | NCT 40 |
Descriere

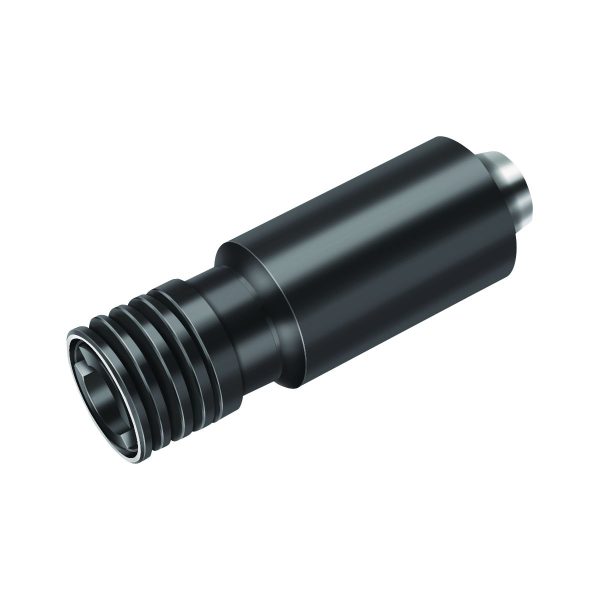

Mandrină cu schimbare rapidă pentru tarod A320M • metric • d1=40mm • d11=19mm • for thread diameter size=M4-M12
Informații suplimentare
| Greutate | 0,906 kg |
|---|---|
| Dimensiuni | 127 × 48 mm |
| Domeniu de utilizare | |
| Diametrul corpului_A1 | |
| Diametru corp piuliță de _A5 | |
| Lungime în consolă_LPR | |
| Lungime diametru exter_B1 | |
| Formă adaptor, pe part_C52 | |
| Tip unealtă | |
| group_name_2 | |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 40 | mm |
A4 | Diametrul gulerului | 40 | mm |
A5 | Diametru corp piuliță de strângere | 36 | mm |
B1 | Lungime diametru exterior 1 | 110 | mm |
B3 | Lungime în consolă | 110 | mm |
B4 | Cantitate rezerve de reascuțire | 122 | mm |
B71 | Lungime funcțională | 110 | mm |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C4 | Diametru de prindere, pe partea mașinii | 40 | mm |
C4 | Lungime coadă | 12 | mm |
C51 | Coadă, pe partea piesei | SWE | |
C52 | Formă adaptor, pe partea piesei | 0 | |
C54 | Variantă de adaptor, pe partea piesei | 8 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 190 | |
D6 | Turație, maximă | 30000 | 1/min |
D7 | Masă (greutate) | 0,906 | kg |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | A320M.0.40.110.19 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | SWE00C0190**** | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 36 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 0 | |
CCMS | Codare loc de separare pe partea mașinii | NCT01C0400$$$$ | |
CCTMS | Coadă, pe partea mașinii | NCT | |
CCTWS | Coadă, pe partea piesei | SWE | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 400 | |
CZCWS | Mărime adaptor pe partea piesei | 190 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 110 | mm |
LPR | Lungime în consolă | 110 | mm |
LS | Lungime coadă | 12 | mm |
OAL | Cantitate rezerve de reascuțire | 122 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 30000 | 1/min |
TSYC | Identificator imagine | A320M.0 | |
WT | Masă (greutate) | 0,906 | kg |
XYWD | xyw plane distance | -110 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
